Disque Iso AS-H

ASH Iso-Disc® : Filtration avancée sur toile pour le traitement tertiaire des eaux usées

ASH Iso-Disc® est une technologie de filtration tertiaire compacte et économique. Utilisant une filtration innovante sur support textile, le filtre de polissage est conçu pour éliminer les solides de moins de 10 microns. Cette filtration en profondeur de l'extérieur vers l'intérieur améliore la capture des solides et le fonctionnement en cas de charges élevées et de variations de charge.

Une seule unité de filtration par toile peut traiter de 100 à 20 000 m³ d'eaux usées par jour. Contrairement aux autres systèmes de filtration des eaux usées, elle utilise à tout moment 100 % de la surface de filtration disponible, ce qui maximise l'efficacité de l'unité et offre un très faible rapport encombrement/débit.

Souplesse opérationnelle et facilité d'entretien

La conception unique du filtre à toile ASH Iso-Disc® permet de surveiller facilement les éléments filtrants individuels par inspection visuelle ou analyse d'échantillons (par exemple, NTU). Un élément filtrant peut être isolé, retiré, nettoyé et remplacé pendant que les autres restent opérationnels. Cette flexibilité atténue les perturbations sur site et améliore la disponibilité de l'usine à usage unique.

La simplicité du système de filtration des eaux usées, avec très peu de pièces mobiles, garantit que les exigences de fonctionnement et de maintenance sont réduites au minimum. Il n'est pas nécessaire de faire appel à des spécialistes pour la maintenance ou de former les équipes d'exploitation locales, ce qui fait des solutions de filtration sur toile un choix idéal pour les sites éloignés ou sans personnel.

Des performances incomparables

Les performances du filtre en tissu Iso-Disc sont incomparables. Le média filtrant en tissu est capable de capturer des solides jusqu'à moins de 10 microns. Il permet un nettoyage complet pendant le lavage à contre-courant, en utilisant de l'eau filtrée provenant de l'intérieur de la plaque filtrante. Si nécessaire, le média filtrant peut être remplacé et la plaque filtrante réinstallée en quelques minutes, permettant au filtre de fonctionner sans interruption.

Le fonctionnement gravitaire du filtre utilise un média filtrant complètement immergé, ce qui donne une surface de filtration 100% active à tout moment. La filtration de l’extérieur vers l'intérieur à travers le média filtrant permet une filtration en profondeur bien meilleure comparée aux toiles à mailles.

Les composants des cadres de plaques carrés ou rectangulaire immergés sont en acier inoxydable résistant à la corrosion ou en matériaux non métalliques. Le montage sur cadres offre une grande modularité : il s'adapte facilement aux bassins existants lors des réhabilitations, et ne nécessite qu'une faible force motrice de 30 cm de colonne d'eau.

Comment fonctionne le traitement par filtration à toile ?

Automatisation du processus de nettoyage des toiles ASH Iso-Disc®

Le nettoyage des toiles filtrantes en tissu est une procédure simple et automatisée. Déclenché par une montée du niveau d'eau, un collecteur d'aspiration horizontal se déplace de haut en bas sur chaque élément tandis qu'une pompe centrifuge élimine délicatement les solides, ce qui permet d'obtenir un nettoyage uniforme sur toute la surface du média filtrant.

Le média en tissu empilé permet un nettoyage complet pendant le lavage à contre-courant, en utilisant l'eau filtrée provenant de l'intérieur de la plaque filtrante. La fréquence de lavage à contre-courant est généralement inférieure à 1-2 fois / heure pendant le pic de conception (FFT), avec un lavage à contre-courant beaucoup plus faible tout au long de la journée. En fonctionnement normal, l'eau de lavage moyenne représente moins de 2 % du débit total d'alimentation.

La technologie de filtration tertiaire ASH Iso-Disc® peut être installée dans une structure en béton (fournie par des tiers), en acier au carbone préfabriqué avec revêtement époxy ou dans des réservoirs en acier inoxydable.

Le filtre à média en tissu peut être utilisé dans les stations d'épuration des eaux usées, pour traiter les eaux usées industrielles et éliminer les solides inorganiques accumulés dans l'industrie alimentaire et des boissons. Il peut également traiter les eaux de surface destinées à être utilisées dans les tours de refroidissement ou pour d'autres besoins en eau de process.

Une efficacité de filtration inférieure à 10 microns

Les performances de l'ASH Iso-Disc® sont inégalées, car le filtre à média textile est capable de capturer des solides d'une taille inférieure à 10 microns. Sa conception innovante élimine les joints rotatifs immergés, garantissant une qualité supérieure du filtrat et empêchant toute contamination croisée entre l'effluent et le filtrat. Cela garantit non seulement des performances exceptionnelles, mais nécessite également beaucoup moins d'entretien.

De nombreuses stations d'épuration des eaux usées adoptent désormais les filtres à média textile comme étape de prétraitement pour les membranes de microfiltration ou d'ultrafiltration en aval. En affinant l'effluent secondaire, ces filtres améliorent à la fois l'efficacité de filtration et la viabilité économique des membranes, ce qui en fait un composant indispensable dans les processus modernes de traitement des eaux usées.

Filtration tertiaire avancée

Le filtre de polissage à fonctionnement continu et à entraînement par gravité utilise une toile entièrement immergée. Le flux extérieur-intérieur à travers la toile empilée offre une filtration supérieure à celle des tamis.

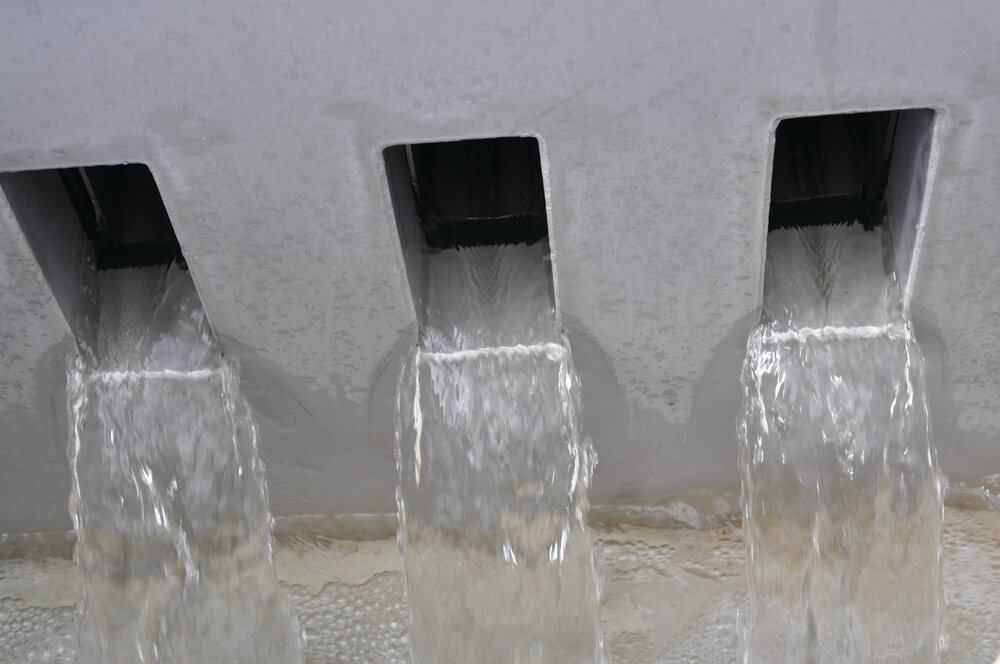

Produisez un filtrat de haute pureté à partir d'applications telles que la filtration tertiaire, les flux de processus, le traitement des eaux de surface et d'autres réutilisations de l'eau, tout en traitant les solides et la charge hydraulique avec un faible rapport encombrement/débit.

Voir toutes nos solutions de traitement tertiaire des eaux usées

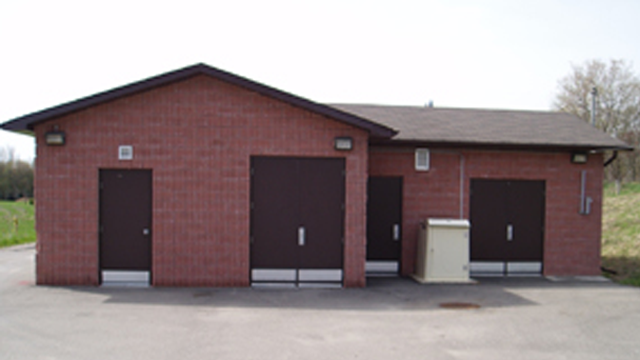

Études de cas
