CropEnergies Bioethanol GmbH choisit AlfaCond pour la flexibilité de ses processus
L'usine de bioéthanol CropEnergies Bioethanol GmbH (anciennement Südzucker Bioethanol) dispose de quatre échangeurs de chaleur à plaques AlfaCond installés pour diverses tâches de condensation. Un AlfaCond 600 fonctionne comme condenseur de produit final et deux unités AlfaCond 800 fonctionnent en parallèle comme condenseurs de purge.
DATE 2026-02-03L''usine de bioéthanol CropEnergies Bioethanol GmbH (anciennement Südzucker Bioethanol) dispose de quatre échangeurs de chaleur à plaques AlfaCond installés pour diverses tâches de condensation. Un AlfaCond 600 fonctionne comme condenseur de produit final et deux unités AlfaCond 800 fonctionnent en parallèle comme condenseurs de purge. De plus, un AlfaCond 400 est installé comme condenseur flash pour le système d'évaporation utilisé dans la production d'un sous-produit destiné à l'alimentation animale. Le savoir-faire d'Alfa Laval en matière d'applications, combiné à la facilité d'installation et à la flexibilité d'extension de l'AlfaCond, ont été des facteurs clés dans le choix de ces condenseurs par CropEnergies.
En 2006, il a fallu augmenter la capacité de condensation d'un condenseur d'éthanol final. En raison de l'espace limité pour l'installation, l'extension des échangeurs de chaleur à calandre et tubes (STHE) existants n'était pas envisageable.
AlfaCond, facile à transporter et à installer
Le chef de projet, le Dr Angermann, a consulté Alfa Laval et CropEnergies a acheté un échangeur de chaleur à plaques AlfaCond 600 pour cette tâche. La décision a été fortement influencée par la compacité et la facilité d'installation de l'AlfaCond. Il aurait été très compliqué de transporter et d'installer un condenseur STHE plus grand dans l'espace disponible. Selon le Dr Angermann, le raccord d'entrée unique de l'AlfaCond a considérablement simplifié la tuyauterie. D'autres facteurs importants ont été la flexibilité d'extension de l'AlfaCond et la perte de charge plus faible côté vapeur grâce à la conception spéciale de l'AlfaCond par rapport à un échangeur de chaleur à plaques normal.

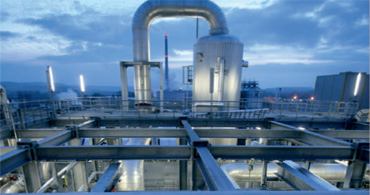

L'usine de bioéthanol CropEnergies à Zeitz, en Allemagne, a actuellement une capacité totale de 360 000 m3 d'éthanol par an.
Condenseur flash nécessaire pour le système d'évaporation
Satisfait des performances de l'AlfaCond 600, le Dr Angermann a de nouveau consulté Alfa Laval un an plus tard. L'usine de Zeitz utilise un système d'évaporation pour concentrer les drêches, qui sont ensuite séchées et vendues comme aliments pour animaux. Il fallait installer un petit condenseur flash pour équilibrer la charge de vapeur vers les évaporateurs finaux.
La conception compacte et donc le faible poids par rapport au STHE ont été des facteurs déterminants dans le choix d'un échangeur de chaleur à plaques. Un AlfaCond 400 a été installé, car la conduite existante de 400 mm pouvait être raccordée directement à l'entrée de l'unité.
Unités AlfaCond 800 installées comme condenseurs de purge
En 2007, CropEnergies Bioethanol a décidé de remplacer un condenseur de purge STHE existant afin d'éliminer un goulot d'étranglement dans l'étape de récupération des tamis moléculaires. Comme le condenseur de purge fonctionne sous vide faible, parfois inférieur à 100 mbar, il était essentiel d'installer une unité avec une très faible perte de charge côté vapeur.
De plus, le condenseur devait être capable de s'adapter rapidement aux changements des tamis moléculaires. Sinon, il y avait un risque de détérioration de la qualité du processus de déshydratation, qui est l'étape finale de la production d'éthanol.
Fort de son expérience positive avec AlfaCond, le Dr Angermann a envisagé de remplacer les condenseurs STHE par la technologie à plaques d'Alfa Laval. Alfa Laval a proposé deux unités AlfaCond 800, fonctionnant en parallèle comme une seule unité, une solution moins coûteuse que l'achat d'un nouveau condenseur STHE.
Une fois de plus, les facteurs déterminants pour le Dr Angermann ont été la grande entrée d'AlfaCond et la faible perte de charge côté vapeur.
Des solutions de traitement flexibles indispensables
Il est essentiel pour une jeune usine comme CropEnergies Bioethanol à Zeitz de disposer de solutions de traitement flexibles. Il est difficile de prédire ce qui se passera dans le processus réel par rapport à la planification théorique. La flexibilité et la possibilité d'extension sont des avantages importants des échangeurs de chaleur à plaques AlfaCond par rapport aux unités à calandre et tubes. » - Dr Angermann
Produit phare
La condensation joue un rôle important dans pratiquement tous les types d'industries de transformation, notamment dans les secteurs de l'énergie, des produits chimiques et de l'alimentation.
Product facts
Condenseur AlfaCond
L'AlfaCond est le premier condenseur à plaques au monde spécialement conçu pour la condensation de vapeur à basse pression. Il peut être utilisé dans un large éventail d'industries.
Caractéristiques et avantages
- Compact : faible encombrement, faible coût d'installation
- Une grande entrée de vapeur pour faciliter la tuyauterie
- Turbulence élevée : moins d'encrassement côté eau de refroidissement
- Facile à nettoyer chimiquement ou mécaniquement
Adapté aux besoins futurs
Lorsque davantage de capacité est nécessaire, l'AlfaCond peut être agrandi simplement en ajoutant des plaques. Ainsi, l'AlfaCond peut être rapidement et facilement adapté aux augmentations de production et aux changements dans le processus. L'AlfaCond est une alternative très rentable à la technologie à calandre et tubes dans ces cas.
