Alfa Laval - Aalborg 3-Pass

Aalborg 3-Pass

L’Aalborg 3-Pass est une chaudière industrielle à tube de fumée de puissance comprise entre 1.5 et 25.5 MW. Grâce à sa conception moderne, ses brûleurs gaz, fioul ou dual-fuel et son économiseur, les rendements sont parmi les meilleurs de sa catégorie.

Aalborg 3-Pass large

Installation et maintenance facilitées

  • La chaudière est prête à être connectée. Fournie avec son brûleur, un panneau de contrôle, les raccords et les câbles.
  • Produit compact : son faible encombrement rend la chaudière facile à intégrer
  • Les vannes et connexions sont situées au sommet de la chaudière, donc facilement accessible pendant l’installation, la maintenance ou des inspections.
  • Les tubes de fumée sont rapides et faciles à nettoyer grâce au faible nombre et à l’efficacité des tubes en spirales
  • Vapeur uniforme et de grande qualité et combustion améliorée

Une conception pour l’industrie reposant sur des principes connus. En utilisant la toute dernière technologie, cette chaudière vous garantit qualité, fiabilité, une longue durée de vie, une maintenance facilitée et une réduction du bruit. Le sécheur de vapeur fournit une vapeur sèche saturée, possibilité de rajouter un surchauffeur. Enfin, la chaudière peut être équipée d’un économiseur, d’un surchauffeur, d’un réservoir de condensat, d’un dégazeur, d’un réservoir d’alimentation, d’un réservoir de purge et d’un contrôleur de combustion.







Pièces de pression

Les surfaces d’échange sont symétriques avec la chambre de combustion au centre de la chaudière pour optimiser la circulation d’eau. La chambre de combustion est conçue avec une paroi plane pour les faibles pressions et une paroi ondulée pour les pressions élevées.

La chambre d’inversion est entièrement refroidie à l’eau, cela réduit le réfractaire au minimum.

Toute la partie pression est conçue et produite selon des documentations précises. Toutes ces pièces sont fabriquées dans des matériaux soigneusement sélectionnés, excluant l’acier à haute résistance.

Système de contrôle

  • Un système de contrôle de la charge et des séquence du brûleur
  • Un contrôle du niveau d’eau et des systèmes de sécurité
  • Des démarreurs pour les moteurs et les réchauffeurs d’huile

Le système de contrôle peut être amélioré avec un système de régulation de charge entre plusieurs chaudières, basé sur la technologie POMC (Process-Optimising Multivariable Control). Le POMC augmente considérablement le rendement des chaudière par rapport aux anciennes générations de régulateur de charge.

Brûleur

La chaudière Aalborg 3-Pass est fournie avec différents types de brûleurs : à atomisation sous pression, à pulvérisation à vapeur ou à godet rotatif pour un fonctionnement entièrement automatique. Des brûleurs au gaz naturel, à pétrole ou à combustion combinée (gaz + pétrole) sont disponibles.

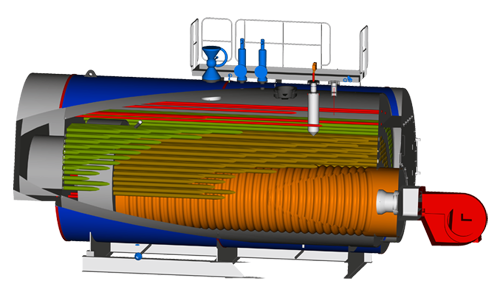

Fonctionnement

Données

  • Capacité : 1.5 – 25.5 MW
  • Production de vapeur : 2.0 – 39 t/h
  • Pression maximale : 20.7 bar g
  • Température de vapeur : Vapeur saturée
  • Rendement (DIN 1942) : 91% - 95%
