Aalborg D

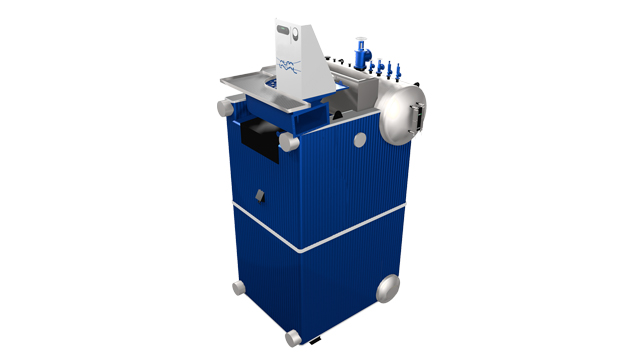

Aalborg D est une chaudière marine de grande capacité destinée à produire de la vapeur ou de l'eau chaude, en particulier sur les pétroliers. Alimentée au fioul ou au gaz, elle a une conception de type D, dans laquelle le tambour à vapeur et le tambour à eau sont reliés par une batterie de tubes générateurs. Livrée en tant qu'unité complète, la chaudière Aalborg D a une capacité de production de vapeur de 25 à 120 t/h et une pression de conception de 18 bar(g).
Chaudière standard à tubes d'eau à moyenne pression
- Configuration de la chaudière à deux tambours de type D
- Passage horizontal des gaz de combustion
- Livrée en tant qu'unité complète pour une installation facile
- Disponible avec des tubes à broches ou des tubes nus
- Conçue pour fonctionner avec un brûleur à pulvérisation de vapeur
Aalborg D est une chaudière marine au fioul à haut rendement dont la capacité de production de vapeur peut atteindre 120 t/h.
L'Aalborg D est destinée à la production de vapeur ou d'eau chaude. Le produit, alimenté au pétrole ou au gaz, est fourni sous la forme d'une chaudière verticale à deux tambours, de type D.
La chaudière est particulièrement adaptée aux installations des pétroliers, produisant de la vapeur pour les turbines des pompes à cargaison, le chauffage, le nettoyage des réservoirs ainsi que la production de gaz inerte.
Comment fonctionne la chaudière Aalborg D ?
La chaudière Aalborg D est de conception éprouvée à deux tambours de type D et est fabriquée dans des tailles standard jusqu'à 120 t/h de vapeur.
La chaudière Aalborg D se compose d'un tambour à vapeur et d'un tambour à eau reliés par une batterie de tubes générateurs. Le four est constitué de parois en membrane formant un four étanche entièrement refroidi à l'eau. De grands tuyaux de descente externes non chauffés, soudés aux tambours, assurent une circulation naturelle de l'eau, avec un taux de circulation élevé.
Son four est construit avec des parois en membrane et ne contient que peu de matériaux réfractaires. La section de convection est constituée soit de tubes nus, soit de tubes à broches droites avec des broches courbées, qui assurent un coefficient élevé de transfert de chaleur et une faible perte de pression. La circulation est assurée par des tuyaux de descente placés à l'extérieur des parois de la membrane.
Brûleur à atomisation de vapeur Alfa Laval Aalborg-
Aalborg KBSD
Le brûleur d'atomisation de vapeur Aalborg KBSD est conçu pour être utilisé sur nos chaudières à combustion supérieure et est livré prémonté. Une boîte à vent dynamique assure une faible perte de pression et une combustion stable à faible charge. Toutes les fixations du brûleur sont conçues pour faciliter l'installation et la maintenance.
- Gamme de puissance : 1,7 - 46,6 MW
Types de navires
- Pétrolier VLCC
- Pétrolier Suezmax
- Navire-citerne Aframax
- Unité FPS
Données de conception
- Capacité de vapeur : 25 - 120 t/h
- Pression nominale : 18 bar(g)
- Pression nominale : 18 - 24 bar
- Température de la vapeur : De la saturation à +40ºC
- Capacité : 25 000-120000 g/h
Raisons de choisir la chaudière Aalborg D
La chaudière Aalborg D a fait ses preuves sur les pétroliers, assurant un rendement élevé grâce à une conception simple et fiable de la chaudière de type D.
|
Configuration flexible des combustibles Le même modèle Aalborg D peut être alimenté au fioul ou au gaz. Le brûleur Aalborg KBSD est utilisé pour le fioul, tandis que le brûleur Aalborg MPF est recommandé pour un fonctionnement bicombustible. Les deux sont des brûleurs à atomisation de vapeur. |
Options de conception des tubes La section de combustion de la chaudière peut être livrée avec des tubes nus ou des tubes droits avec des broches coudées. Les deux types de tubes assurent un coefficient élevé de transfert de chaleur et limitent les pertes de pression. |
Four optimisé Construit avec des parois en membrane, le four Aalborg D est entièrement refroidi à l'eau et complètement étanche au gaz. |
|
Circulation naturelle De grands tuyaux de descente non chauffés sont soudés à l'extérieur des tambours Aalborg D. Les tuyaux de descente assurent une circulation naturelle de l'eau avec un taux de circulation élevé. Les tuyaux de descente assurent une circulation naturelle de l'eau avec un taux de circulation élevé. |
