Niagara Wet Surface Air Coolers

Les Niagara Wet Surface Air Coolers (WSAC®) Alfa Laval sont des systèmes de refroidissement et de condensation en boucle fermée sur mesure qui associent haute performance, faibles coûts d'exploitation, taille compacte et fiabilité. Les Niagara WSAC sont utilisés par de nombreuses industries exigeantes. Grâce à leur faible consommation d'eau et leur capacité de refroidissement élevée, ils représentent souvent le premier choix dans les applications où des températures basses sont nécessaires.

Alfa Laval Niagara WSAC modular 640x360

Avantages

  • Température de sortie du fluide la plus basse possible au sein des processus grâce au refroidissement par évaporation
  • Consommation d'eau minimale : l'eau de refroidissement peut être remise en circulation et l'eau d'appoint peut être de moins bonne qualité
  • Faible consommation d'énergie
  • Taille compacte et coût de cycle de vie le plus faible
  • Technique éprouvée et longue durée de vie

Les Niagara WSAC Alfa Laval sont des systèmes de refroidissement et de condensation en boucle fermée sur mesure. Grâce à la technologie WetSurface Alfa Laval, ces appareils assurent un refroidissement maximal dans une unité compacte et consomment un minimum d’électricité. La conception robuste et simple garantit des performances thermiques stables. Un Niagara WSAC Alfa Laval est un système en boucle fermée, ce qui signifie qu'il n'existe aucun risque que des contaminants entrent dans le flux du processus. Nos systèmes WSAC sont entièrement personnalisables en fonction de vos besoins. Par exemple, ils peuvent être conçus pour résister à des fluides corrosifs, refroidir plusieurs flux de processus en parallèle ou fonctionner à la fois en mode refroidissement à sec et humide.



Performance durable

L'optimisation de vos processus de refroidissement est un moyen facile d'améliorer la durabilité, tant sur le plan commercial qu'environnemental. Avec le bon équipement, vous maximisez la performance de refroidissement et l'efficacité énergétique, tout en maintenant la consommation d'eau et les coûts d'entretien à un faible niveau. Consultez notre brochure pour découvrir comment nous pouvons vous aider à perfectionner vos opérations de refroidissement.

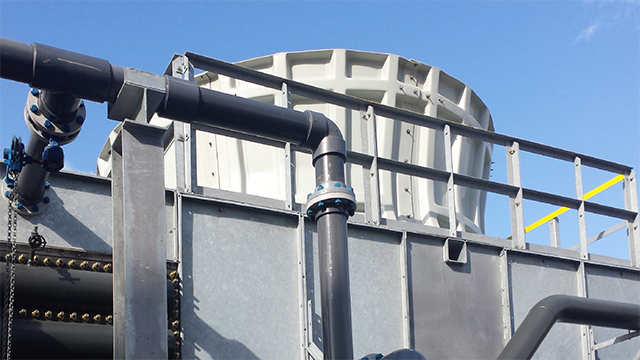

WSAC closeup 640x360
.

Rencontrez nos experts

Full cooling capacity cooling systems all year round

The sustainable alternative to cooling tower systems & air coolers

Entièrement personnalisé

Équipement hautement durable

Les Niagara WSAC Alfa Laval sont conçus pour répondre aux exigences et aux normes des usages industriels intensifs. Ils peuvent prendre en charge des pressions allant jusqu'à 2 500 psi et ils respectent les spécifications ASME, TEMA, PED et API. Tous les matériaux en contact avec le flux de processus peuvent être certifiés ASME si nécessaire. Les appareils sont résistants au feu et peuvent être utilisés dans des environnements Ex.

Les tubes sont de forme droite ou serpentine. Les tubes droits constituent le premier choix en matière d'encrassement des fluides utilisés et lorsqu'une faible perte de charge est requise. La tuyauterie peut être agencée et ventilée de façon à ce que chaque faisceau de tubes puisse être mis hors service pour la maintenance pendant que l'unité est en service.

De façon standard, tous les composants sont fabriqués en acier galvanisé à chaud avec une excellente résistance à la corrosion. Pour les applications avec des fluides corrosifs, les faisceaux de tubes peuvent être livrés dans différents matériaux, par exemple en acier inoxydable de différentes qualités, en super duplex et en titane.

Systèmes sur mesure

Tous les systèmes Niagara WSAC Alfa Laval sont uniques et conçus sur mesure pour répondre exactement aux exigences de leurs fonctions. Il s'agit notamment des températures d'entrée et de sortie, des conditions ambiantes, du débit, de la présence de fluides corrosifs, de la perte de charge requise, etc.

La redondance peut être intégrée dans les unités afin de minimiser ou d'éliminer les temps d'arrêt pour la maintenance. Cela peut inclure des composants tels que des ventilateurs, des pompes de pulvérisation et même des faisceaux de tubes de rechange. Les unités peuvent également être conçues pour refroidir plusieurs flux séparés indépendamment les uns des autres.

Des petites aux grandes tailles

Les systèmes WSAC sont disponibles dans toutes les tailles, allant des petites unités emballées aux grands systèmes montés sur site :

Systèmes emballés

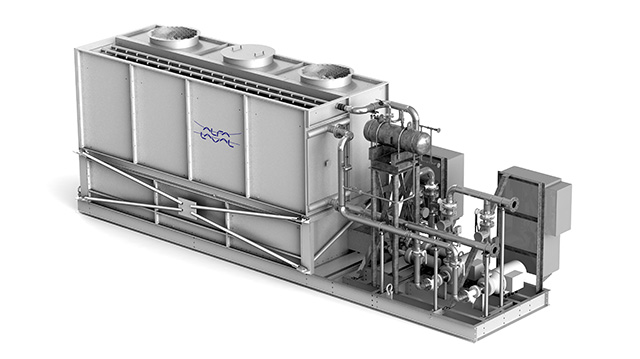

Alfa Laval Niagara WSAC packaged systems

Les systèmes emballés sont des unités montées sur skid, pré-tuyautées et pré-câblées avec armoires de commande. Ces unités prêtes à l'emploi et testées en usine assurent une installation rapide et facile. Elles réduisent également les coûts d'installation.

Systèmes modulables

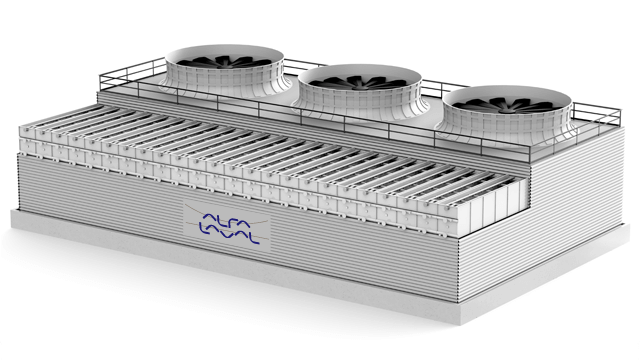

Alfa Laval Niagara WSAC modular systems

Nos systèmes modulables conviennent parfaitement pour augmenter simplement et efficacement la capacité de refroidissement. Les WSAC de taille moyenne sont dotés de boîtiers en acier de gros calibre et sont livrés en modules préfabriqués faciles à assembler sur site.

Systèmes WSAC installés sur site

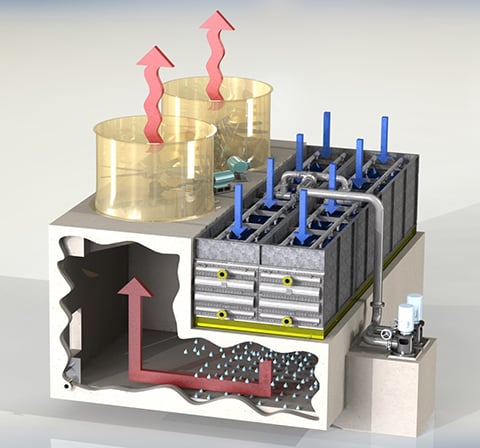

Alfa Laval Niagara WSAC field erected system

Nos systèmes de grande taille sont montés sur site. Le bassin est composé de béton et la structure sus-jacente peut être conçue à base de plastique renforcé de fibres (PRFV) ou de béton. Les systèmes montés sur site sont composés de faisceaux de tubes conçus sur mesure qui assurent une maintenabilité optimale pendant toute la durée de vie du dispositif. Un système WSAC monté sur site garantit le coût total de possession le plus bas pour les tâches nécessitant un refroidissement ou une condensation de grande capacité.

Comparaison avec d'autres technologies

Les systèmes WSAC produisent la température de sortie du processus la plus froide possible par rapport aux autres technologies. Le tableau ci-dessous présente d’autres avantages de WSAC.

Dans cet exemple, les températures de l'air sont :
Température sèche = 37,7 °C
Température humide = 26,1 °C



  Wet Surface Air Cooler (WSAC) Tour de refroidissement et échangeur thermique Échangeur thermique classique refroidi par air (sec)
Température d'approche pratique 5,6 °C 8,3 °C au total, 5,6 °C pour la tour de refroidissement et 2,7 °C pour l'échangeur thermique 8,3 °C
Température de processus la plus froide possible 31,7 °C 34,4 °C 46,1 °C
Consommation d'eau Faible à moyenne Élevée Non applicable
Consommation électrique Faible Moyenne Élevée
Espace requis Petit Moyen à grand Grand
Coût total du système Faible à moyen Moyen Moyen à élevé
Entretien Faible à moyen Moyen à élevé Faible



Fonctionnement

.

Niagara WSAC working principle

Niagara WSAC Alfa Laval peut être utilisé pour le refroidissement des liquides et des gaz ainsi que pour la condensation.

La technologie WetSurface utilisée dans un système WSAC est basée sur le refroidissement par évaporation. Le fluide chaud de processus s'écoule à travers les faisceaux de tubes de surface principaux qui sont aspergés d'eau. La chaleur fait évaporer l'eau et la vapeur est évacuée par des ventilateurs qui aspirent l'air frais via les tubes.

L'eau qui ne s'évapore pas est recueillie dans un bassin et est réutilisée comme eau de pulvérisation. La même eau de refroidissement peut être réutilisée de 6 à 10 fois, selon la qualité de l'eau.

Ensuite, le flux de vapeur d'air/eau est forcé d'effectuer un virage à 180° pour éliminer efficacement les gouttelettes d'eau libre et minimiser la dérive.

Un Niagara WSAC Alfa Laval est un système en boucle fermée, ce qui signifie qu'il n'existe aucun risque que des contaminants entrent dans le flux du processus.

Limites de température

Pour le refroidissement liquide, la température maximale d'entrée est de 82 °C.

Pour le refroidissement monophasé des gaz, la température maximale d'entrée est de 232 °C.

Pour la condensation de vapeur, la température maximale d'entrée est de 82 °C.

.

Réutilisation de l'eau de moins bonne qualité

Découvrez comment les systèmes de refroidissement Niagara WSAC Alfa Laval améliorent le refroidissement dans plusieurs industries tout en réduisant la consommation d'eau potable grâce à la réutilisation d'une eau de moins bonne qualité.

water splash 640x360

Puissance de refroidissement accrue

Découvrez comment Niagara WSAC Alfa Laval améliore la capacité de refroidissement et diminue la consommation d'eau potable d'une centrale électrique existante en recyclant la purge d'une tour de refroidissement.

Icy winter landscape 640x360

Dégoulottage efficace

Découvrez comment une société américaine de gaz a augmenté sa production de 25 à 30 % en perfectionnant sa capacité de refroidissement grâce à un Niagara WSAC Alfa Laval. L'amortissement s'est effectué en moins d'un an.

gas production pipes and facility 640x360
.

Caractéristiques uniques

WetSurface

Efficacité de refroidissement maximale et température de sortie la plus basse possible.

En savoir plus

FlexWater

Un WSAC peut fonctionner avec de l'eau recyclée de moins bonne qualité comme de l'eau de purge.

En savoir plus

HybridCool

Combinaison de refroidissement humide et sec pour une consommation d'eau réduite au minimum.

En savoir plus

.
