AC - évaporateur

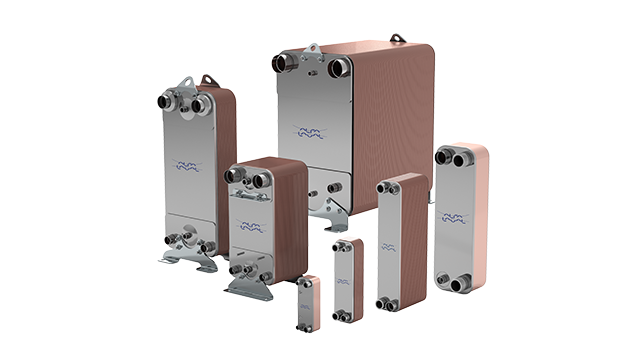

La gamme d'échangeurs de chaleur à plaques brasées Alfa Laval AC apporte une grande efficacité du transfert thermique avec un faible encombrement. Ces échangeurs sont spécifiquement développés pour les applications de climatisation, réfrigération, les refroidisseurs et les pompes à chaleur. Leur capacité va de 1 à 1200kW
Les échangeurs thermiques à plaques brasées sont largement utilisés dans les installations de réfrigération. Ils sont normalement utilisés pour transférer la chaleur depuis le réfrigérant (le frigorigène primaire) et depuis l'eau ou la saumure comme fluide secondaire.
Les échangeurs de chaleur à plaques brasées Alfa Laval AC sont principalement utilisés comme :
- évaporateurs à détente directe et pour eau de refroidissement
- condenseurs pour le rejet et la récupération de chaleur vers l'eau
- économiseurs pour le refroidissement des réfrigérants liquides et le surchauffage des réfrigérants de vapeur.
Ils peuvent également être utilisés comme :
- sous-refroidisseurs pour refroidir les réfrigérants liquides utilisant l'eau de puits
- échangeurs de chaleur intermédiaires dans le cycle d'absorption, afin de préchauffer la solution diluée ou pour pré-refroidir la solution concentrée.
Fonctionnement
Les échangeurs de chaleur à plaques brasées utilisés pour les applications de climatisation utilisent généralement un flux parallèle pour obtenir le transfert thermique le plus efficace. Dans une conception monopasse, tous les raccordements sont situés d'un côté de l'échangeur de chaleur, ce qui facilite énormément l'installation.
Géométrie de canaux alternative
Lorsque l'unité est utilisée comme évaporateur, les plaques forment des canaux et les raccordements sont positionnés de façon à ce que les deux fluides s'écoulent alternativement dans un circuit et dans l'autre, toujours en sens opposé (à contre-courant). Le réfrigérant biphasé (vapeur + liquide) rentre en bas à gauche de l'unité. La qualité de la vapeur dépend des conditions de fonctionnement de l'installation de réfrigération.
Détente directe
L'évaporation de la phase liquide a lieu à l'intérieur des canaux. Il est toujours nécessaire qu'il ait un peu de surchauffe, c'est pourquoi le processus est appelé "détente directe" (dry expansion). Les flèches bleu marine et bleu clair montrent l'emplacement des raccordements de réfrigérant. L'eau (saumure) à refroidir coule à contre-courant dans le canal opposé, les flèches rouge foncé et rouge clair montrent l'emplacement des raccordements d'eau (saumure).
La gamme AC comme condenseur
En cas d'utilisation comme condenseur, les composants principaux sont les mêmes que pour l'évaporateur. Le réfrigérant entre dans la partie supérieure gauche, sous forme de gaz chaud, et commence à se condenser à la surface des canaux. Une fois totalement condensé, il est ensuite légèrement sous-refroidi par un processus appelé "condensation libre". Les flèches bleu marine et bleu clair montrent l'emplacement des raccordements de saumure. Le réfrigérant coule à contre-courant dans le canal opposé et il est refroidi. Les flèches rouge foncé et rouge clair montrent l'emplacement des raccordements de réfrigérant.
