AXP - évaporateur / condenseur haute pression CO²

Alfa Laval AXP a été développé pour des applications en air conditionné, CO₂ et autres refrigerants, pour lesquels les besoins en termes de pression sont extrêmement hauts (pression de 167 bar max)

阿法拉伐AXP钎焊板式换热器

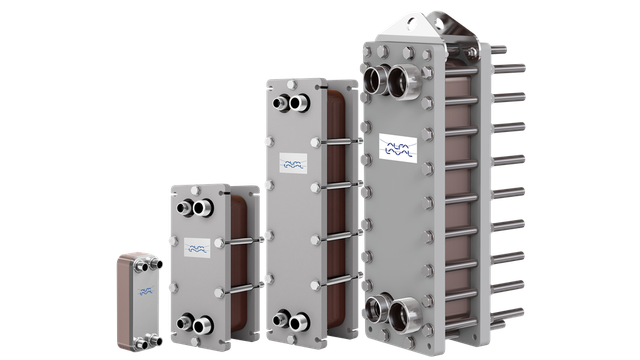

La gamme d'échangeurs thermiques à plaques brasées Alfa Laval AXP se caractérise par une plage de puissances de 2 à 300 kW, une pression maximum certifiée PED de 167 bars à 90° C et une homologation UL maximum de 2233 psi à 400° F. Les échangeurs à plaques brasées Alfa Laval AXP X-treme Pressure sont adaptés aux tâches de récupération de chaleur, de refroidissement du gaz, de condensation, de sous-refroidissement et de chauffage des gaz d’aspiration.

 Application

  • Pompes à chaleur de type CO2/eau chaude
  • Installations de réfrigération au C02 des supermarchés
  • Systèmes de climatisation commerciale.

La gamme d’échangeurs à plaques brasées Alfa Laval AXP est conçue spécifiquement pour l’utilisation de réfrigérant R744/CO2 dans les applications sous-critiques et transcritiques, mais elle peut aussi être utilisée pour d’autres fluides nécessitant des pressions élevées.

Caractéristiques et avantages

  • Design compact, haute qualité et facilité d'installation
  • Hautes pressions jusqu'à 167 bar et 2233 psi
  • Large gamme de modèles haute pression avec une puissance de 2 à 300 kW
  • Bon rapport prix/efficacité: gain de place due à la compacité des échangeurs à plaques brasées en comparaison des échangeurs tubulaires
  • Réaction rapide aux changements de températures due à un faible volume de rétention et à une faible charge en réfrigérant
  • Des conceptions optimisées pour chaque tâche avec des possibilités de personalisation en fonction des besoins clients
  • Codes de récipients sous pression largement reconnus disponibles en standard
  • Every brazed plate heat exchanger is pressure and leak tested before delivery, ensuring top quality products

Fonctionnement

Matériaux

Dans les échangeurs de chaleur à plaques brasées, les surfaces utilisées pour fournir l’échange thermique d’un fluide à l’autre sont des plaques corruguées fines en acier inoxydable AISI 316, qui sont empilées les unes au-dessus des autres. Une brasure cuivre réalisée sur le contour des plaques maintient les deux fluides à l'intérieur du paquet de plaques. L’échangeur de chaleur à plaques brasées ainsi produit, contrairement aux modèles traditionnels, est uniquement composé de surfaces qui contribuent activement au transfert de chaleur, ce qui entraîne des augmentations significatives du rendement global.

Conception

Les canaux formés entre les plaques et les piquages sont disposés de façon à ce que les fluides s'écoulent par les canaux alternativement, toujours à contre-courant, pour obtenir l'échange de chaleur le plus efficace.

Les points de contact entre les plaques sont également brasés afin de supporter les hautes pressions et des températures élevées. Les pics de pression et les variations rapides de température provoquent des contraintes physiques considérables sur les matériaux, et la recherche Alfa Laval s’est concentrée sur les détails de ces phénomènes afin de s’assurer que les modèles sont extrêmement résistants et offrent une longue durée de vie.
