CD

Alfa Laval soutient l’industrie de l’air comprimé avec les développements les plus récents dans le domaine des sécheurs d’huile réfrigérée, en poussant la technologie des échangeurs de chaleur à plaques brasées encore plus loin et en intégrant plus de caractéristiques que jamais.

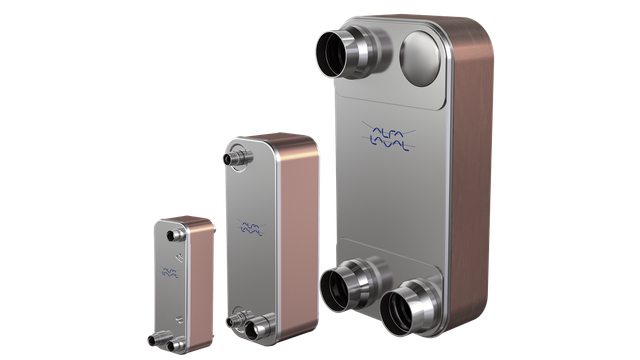

al bhe cd combidryer group right 640x360

Caractéristiques et avantages des échangeurs à plaques brasées Alfa Laval CD

  • Faible consommation d’énergie due à la perte de charge très faible sur l’échangeur de chaleur
  • Excellentes performances thermiques
  • Deux échangeurs de chaleur combinés : récupération de chaleur air-air et air-réfrigérant
  • Branchement intégré avec récupération de chaleur ne nécessitant aucune tuyauterie supplémentaire
  • Emplacements pratiques des raccordements
  • Tous les branchements de réfrigérant sont d’un côté, et les purges d’air et d’eau sont du côté opposé
  • Acier inoxydable favorisant la fiabilité et une longue durée de vie
  • Compact : les plaques corruguées réduisent considérablement la taille totale du sécheur d’air

Fonctionnement

La surface d'échange est composée de fine plaques corruguées en acier inoxydable qui sont assemblées pour former un lot de plaques. Des canaux se forment entre les plaques. Les ouvertures des plaques formant les zones d'alimentation sont disposées de sorte que les deux fluides s'écoulent par des canaux alternés, normalement en écoulement à contre-courant complet. Les fluides sont maintenus dans l'unité par une brasure qui vient sceller le lot de plaques. Les points de contact entre les plaques sont également brasés pour résister à la pression. Les entrées et sorties d'air sont positionnées du même côté. L'eau est récupérée au point le plus bas par une évacuation dédiée.
