Les échangeurs à plaques Alfa Laval DIABON® sont utilisés pour le traitement thermique des fluides corrosifs. Cette gamme d’échangeur combine le savoir-faire d’Alfa Laval dans le domaine des échangeurs thermiques à plaques avec l’expertise de SGL Carbon dans le domaine des équipements de process en graphite. Ces échangeurs combinent les avantages du transfert thermique extrêmement efficace des échangeurs de chaleur à plaques avec la résistance à la corrosion exceptionnelle du graphite.
Caractéristiques des échangeurs à plaques en graphite
- Fonctionnement fiable avec une résistance élevée à la corrosion
- Économie d'énergie grâce à un rendement thermique élevé
- Excellente récupération de chaleur avec une température proche de la température d'entrée
- Unités compactes peu encombrantes, faciles à installer et à entretenir
- Intervalles d'entretien prolongés avec un encrassement réduit
Echangeurs à plaques en graphite pour fluides corrosifs

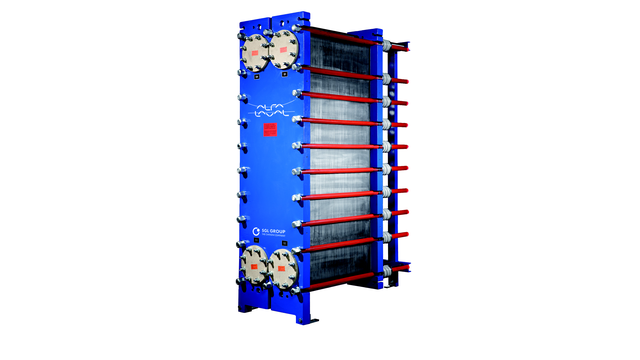

Diabon est une gamme d'échangeurs avec des plaques en graphite. Ces unités sont conçues pour les applications extrêmement corrosives et conviennent aux fonctions qui nécessitent un accès total aux plaques. Les échangeurs de chaleur à plaques Diabon® sont plus efficaces que les blocs graphite traditionnels.
L'échangeur en graphite Diabon peut être utilisé comme réchauffeur, refroidisseur, échangeur, condenseur et évaporateur pour les fluides corrosifs impliquant une variation d'acides et d'autres fluides organiques et inorganiques.
Les échangeurs thermiques à plaques Alfa Laval DIABON® fonctionnent sur le même principe que les échangeurs de chaleur à plaques traditionnels, mais les plaques séparant les fluides sont en matériaux spéciaux au graphite.

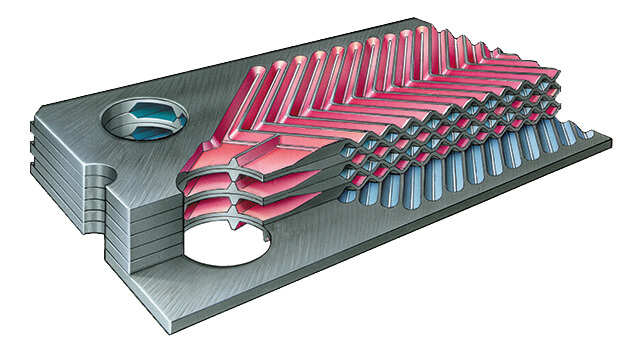

Les plaques graphite sont disponibles en trois qualités de matériaux différentes : DIABON® F100, NS1 ou NS2. Les canaux formés quand ces plaques en graphite sont assemblées en paquets de plaques et sont rendus étanches par des joints d’étanchéité en PTFE.
De plus, les tirants du bâti sont équipés de ressorts afin de compenser la dilatation thermique du paquet de plaques, ce qui réduit le risque de fissurer les plaques.
Cordon-joint en PTFE
Les échangeurs de chaleur à plaques Alfa Laval DIABON® sont tous équipés de cordons-joints PTFE. Quand l’échangeur de chaleur est assemblé, ce cordon-joint est aplati pour former un film très fin d’environ 0,2 mm.
Grâce à la finesse du joint, la surface en contact avec les produits chimiques est très limitée, ce qui allonge considérablement la durée de vie de l’équipement. Ce joint s’est avéré résistant aux attaques de tous les produits chimiques connus, ainsi qu’aux très hautes températures (>180°C).
De plus, ce joint peut être stocké pendant une durée quasiment illimitée.
L'échangeur Diabon, né de la collaboration avec SGL Carbon
Alfa Laval et SGL Carbon, en Allemagne, ont travaillé ensemble pour développer les échangeurs de chaleur à plaques DIABON®. Cette collaboration combine le savoir-faire d’Alfa Laval dans le domaine des échangeurs de chaleur à plaques avec l'expertise de SGL Carbon dans le domaine de l'équipement de process en carbone, plus spécialement en graphite, fibres de carbone et composites.
L’échangeur qui en résulte combine les avantages du transfert thermique extrêmement efficace des échangeurs de chaleur à plaques traditionnels avec la résistance à la corrosion exceptionnelle du graphite.
Un échangeur pour les flux corrosifs
Les échangeurs de chaleur à plaques Alfa Laval DIABON® sont donc l’idéal pour traiter des fluides fortement corrosifs tels que :
- l’acide et gaz chlorhydrique à toutes les concentrations
- acide sulfurique jusqu’à 90%
- acide hydrofluorique jusqu’à 60%
- toutes les concentrations d’acide phosphorique
- les acides décapants des installations de traitement de surface
- les électrolytes utilisés dans l’industrie minière
- les mélanges d’acides
- les hydrocarbures chlorés
- les catalyseurs tels que le chlorure d’aluminium.
