Compabloc

Compabloc est le meilleur échangeur thermique du marché, avec déjà plus de 30 000 unités dans le monde. Sa construction soudée au laser offre une fiabilité supérieure pour des tâches impliquant des fluides agressifs et des pressions et températures élevées. L'efficacité thermique de Compabloc est 3 à 5 fois supérieure à celle des solutions tubulaires traditionnelles grâce à une conception plus compacte qui facilite l'installation et l'entretien.

Alfa Laval Compabloc welded plate heat exchanger

Conçu pour durer

  • Échange thermique supérieur + encrassement minimal = efficacité thermique + économies d'énergie exceptionnelles
  • Gestion des débits asymétriques facilitée grâce à des configurations de débit flexibles
  • Croisement des températures dans une unité unique pour optimiser la récupération d'énergie, les coûts d'électricité et les performances
  • Entièrement nettoyable mécaniquement à 100 %, sans fissures pouvant causer des problèmes de corrosion
  • Plaques soudées au laser pour une fiabilité inégalée

Pourquoi remplacer ses échangeurs de chaleur traditionnels ?

Applications

Condensation

Le circuit court du flux et la grande surface d'écoulement à flux croisés de Compabloc assurent une faible perte de charge et un rendement élevé, ce qui le rend idéal pour les tâches de condensation. Les taux élevés d'échange thermique et le faible encrassement font de Compabloc le meilleur choix pour une efficacité à long terme et une performance constante. Compabloc effectue les tâches de condensation 2 à 4 fois plus efficacement que les solutions traditionnelles. La vapeur pénètre par le haut de l'appareil et se condense sur les plaques froides lorsqu'elle traverse l'ensemble de plaques, tandis que le condensat sort par le bas. Si la vapeur contient des gaz non condensables, Alfa Laval peut concevoir un système à deux passages du côté de la condensation qui permet la séparation gaz/liquide à l'intérieur de Compabloc, éliminant ainsi le besoin d'une unité de séparation. La condensation se produit principalement au premier passage. Le sous-refroidissement des gaz non condensables est réalisé dans le deuxième passage, qui sert également d'éliminateur de brouillard.

Industrial pipes with blue sky and white clouds

Chauffage et refroidissement liquide à liquide

Avec une efficacité 3 à 5 fois supérieure à celle des solutions tubulaires, Compabloc est idéal en tant qu'échangeur thermique liquide à liquide (chauffage, refroidisseur ou échangeur). Grâce à sa capacité de gestion des croisements de températures dans une seule unité et à une approche de température de 3 °C, Compabloc permet d'importantes d'économie d'énergie. Il gère également les débits asymétriques avec facilité grâce à sa configuration de débit flexible. L'installation verticale de cette unité légère résout tout problème d'installation.

Engineer wearing hard hat seen from behind walking into the setting sun at industrial plant

Rebouilleur

Compabloc est le rebouilleur idéal : une efficacité thermique élevée, une taille compacte, une faible hauteur statique, un encrassement minimum et un nettoyage facilité. Il peut être utilisé comme rebouilleur à thermosiphon ou à circulation forcée. Compabloc permet d'augmenter facilement la capacité du rebouilleur, en offrant jusqu'à deux fois la capacité d'un échangeur thermique traditionnel de même taille et en réduisant les coûts d'installation de la tour de distillation. Sa taille compacte signifie que le volume de retenue et la durée de traitement sont très faibles par rapport à un échangeur thermique traditionnel, ce qui réduit la dégradation thermique du fluide. Cela permet de démarrer le processus plus rapidement, avec un coût moindre pour les fluides de traitement hors spécifications.

industrial open/closing wheel and pipes

L'offre de service Compabloc

Nous avons de nombreuses offres de service et ressources pour vous aider à garder votre Compabloc en parfait état.

engineer wearing hard hat and safety glasses holding laptop in front of pipes and blue sky

Laissez HEXpert vous aider​

Grâce à HEXpert d'Alfa Laval, il n'a jamais été aussi rapide d'obtenir les informations dont vous avez besoin pour trouver votre échangeur thermique idéal. Répondez à quelques questions simples et recevez des recommandations personnalisées pour répondre spécifiquement à vos besoins.

male Asian engineer wearing hard hat and safety glasses holding ipad infront of industrial plant

Découvrez Compabloc+​

L’efficacité, la rentabilité et la performance reconnue des produits Compabloc sont désormais disponibles sous d’encore plus hautes pressions avec Compabloc +. Conçu avec un système de soudure innovant permettant des opérations en toute sécurité sous 60 bar.​

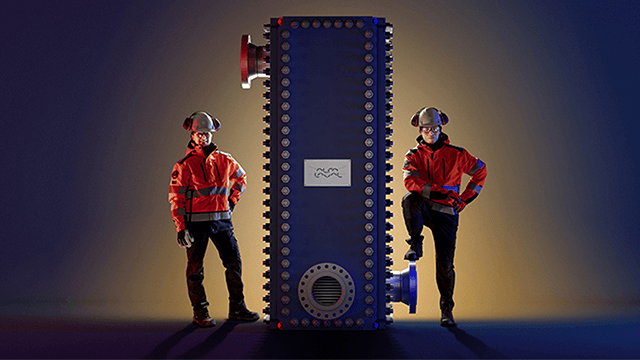

male and female engineers standing next to alfa laval compabloc welded plate heat exchanger

Fonctionnement

.

Compabloc - Exploded viewAu cœur de chaque Compabloc se trouve un ensemble de plaques d'échange thermique corruguées en acier inoxydable ou autre matériau résistant à la corrosion, soudées au laser alternativement afin de former des canaux.

Les flux chaud et froid circulent dans des canaux différents. La configuration des plaques corruguées favorise des turbulences élevées, ce qui engendre une efficacité exceptionnelle de l'échange thermique sur une surface 50 à 80 % plus petite qu'une unité tubulaire correspondante. La turbulence d'écoulement réduit également le risque d'encrassement. La conception unique des plaques du Compabloc supprime les zones mortes dans l'échangeur thermique.

La configuration des deux débits d'un Compabloc peut être à passage unique ou à multiples passages en utilisant des pales. Le choix du nombre de passages du côté chaud et du côté froid est indépendant, ce qui permet d'optimiser l'échange thermique même si les débits varient considérablement d'un côté à l'autre. Cette flexibilité unique signifie que le Compabloc est toujours optimisé pour répondre exactement à la fonction requise. Les pales sont conçues pour résister au vide total et peuvent être réarrangées si les conditions de conception sont modifiées.

Les unités Compabloc sont dotées d'un débit à contre-courant et peuvent fonctionner avec un programme de températures (dans une seule unité), où la température approche les 3 °C, maximisant ainsi la récupération d'énergie. La petite taille et la légèreté du Compabloc permettent de les installer n'importe où, par exemple au sommet des colonnes de distillation ou suspendu à des structures de support.

Compabloc - Condenseur à passage unique

Compabloc - Rebouilleur

Compabloc - Condenseur à 2 passages

Compabloc - Liquide à liquide

.

Caractéristiques uniques

Compabloc se distingue des autres échangeurs de chaleur, y compris à bloc, par son excellence inégalée. Son caractère unique découle de nos innovations brevetées, basées sur des décennies d'expérience dans l'échange thermique. L'ensemble de ces caractéristiques permet d'obtenir des performances plus fiables et plus efficaces, ce qui vous aide à économiser de l'énergie et à améliorer votre durabilité.

Alfa Laval C-weld
C-Weld™

Nettoyage supérieur et performance prolongée

La soudure au laser de bout en bout des plaques garantit l'accessibilité et protège contre la corrosion.

En savoir plus

Alfa Laval Xcore
XCore™

Pour des pressions plus élevées

Plaque nettoyable à haute pression qui augmente la résistance afin d'améliorer la performance thermique.

En savoir plus

Alfa Laval SmartClean
SmartClean™

Nettoyage rapide et efficace de l'encrassement

Un canal d'écoulement libre aux limites de la plaque assure l'élimination efficace de l'encrassement.

En savoir plus

ALOnsite
ALOnsite™

Assistance qualifiée sur votre site

Un vrai service sur site assuré par des ingénieurs qualifiés, partout dans le monde.

En savoir plus

Témoignages

.

Augmenter la capacité et réduire les émissions

La filiale belge de Dow Wolff Cellulosics a installé deux échangeurs de chaleur compacts Compabloc Alfa Laval afin d'effectuer différentes tâches dans l'une de leurs colonnes de récupération de solvant.

Alfa Laval Compabloc welded plate heat exchanger operating as reboiler in the solvent recovery column at Dow Wolff Cellulosics

Moins d'espace. Des coûts réduits. Plus de récupération de chaleur.

Une société pétrochimique asiatique qui extrait le benzène et le toluène d'un flux riche en produits aromatiques voulait augmenter sa capacité de production, mais était limitée par l'espace.

Petrochemical plant at night

La formule d'un raffineur pour l'efficacité énergétique

Dans le cadre de ses efforts constants visant à mettre en œuvre des pratiques durables dans ses activités, Petronas a investi dans des technologies de pointe à haut rendement énergétique.

Asian oil refinery worker infront of an installed Alfa Laval Compabloc welded plate heat exchanger
