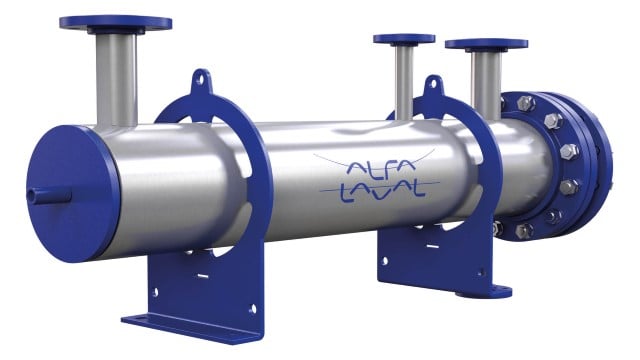

Échangeurs thermiques tubulaires
Utilisés dans de nombreuses applications industrielles pour chauffer et refroidir les fluides, nos échangeurs tubulaires sont constitués d'une enveloppe avec des tubes lisses traditionnels ou à surface améliorée pour des turbulences et des performances thermiques plus élevées. Ils gèrent aussi bien des liquides ou des gaz, et réalisent des échanges de chaleur monophasiques ou diphasiques.
Avantages des échangeurs de chaleur tubulaires
- Rendement thermique élevé et performances fiables grâce à des surfaces de chauffage optimisées
- Conception compacte et flexible à installation horizontale ou verticale
- Adapté à une large gamme de températures, de pressions et d'autres conditions de conception
- Options pour traiter divers fluides visqueux ou non visqueux, agressifs ou non agressifs
- Conceptions toutes industries : maritime, pharmaceutique ou alimentaire
Echangeurs de chaleur tubulaires pour le chauffage et le refroidissement de fluides dans les industries pharmaceutiques, de production de boissons et aliments, des industries lourdes ou maritimes.
Les nombreuses décennies d'expérience d'Alfa Laval dans le domaine du transfert de chaleur et de l'innovation thermique ont permis de produire des échangeurs de chaleur à calandre et tubes qui excellent dans une large gamme d'applications.
Qu'est-ce qui distingue les échangeurs de chaleur tubulaires Alfa Laval ?
Les échangeurs de chaleur tubulaires sont une technologie courante dans de nombreuses industries. Mais les échangeurs tubulaires Alfa Laval se distinguent par leurs caractéristiques et leurs options de conception.
Surfaces de chauffage optimisées
Des éléments de conception tels que des chicanes, des tubes à ailettes ou des ondulations optimisent les surfaces de chauffage de nos échangeurs tubulaires. Ces améliorations permettent d'obtenir des unités très compactes avec un rendement thermique élevé.
Écoulement turbulent
Les échangeurs tubulaires Alfa Laval garantissent une bonne turbulence à l'intérieur et à l'extérieur des tubes. En plus de maximiser l'échange thermique, cela permet d'éviter l'encrassement et de minimiser les zones mortes.
Installation facile et flexible
Généralement livrés prêts à installer et pouvant être montés horizontalement ou verticalement, nos échangeurs à tubes sont compacts et ils s'intègrent facilement à l'espace disponible.de votre site.
Conceptions personnalisables
Avec de nombreuses options et une large gamme d'accessoires disponibles, les échangeurs à tubes Alfa Laval permettent d'adapter la conception à votre application.
Échangeurs de chaleur marins

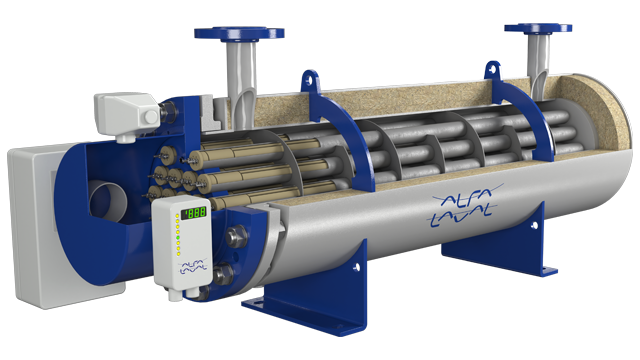

Notre gamme comporte des modèles homologués pour la marine destinés à être utilisés à bord. Robustes, ils sont conçus avec des matériaux durables, et des options de chauffage électrique.
Échangeurs à tubes pharmaceutiques et alimentaires
Nos modèles d'échangeurs à tubes pour les industries pharmaceutiques et alimentaires éliminent tout risque de contamination croisée et sont faciles à vidanger et à nettoyer.
Fonctionnement des échangeurs de chaleur tubulaires
Les échangeurs de chaleur à tubes sont utilisés pour chauffer ou refroidir des liquides ou des gaz des processus alimentaires, pharmaceutiques, maritimes ou industriels.
Un fluide circule dans la calandre extérieure, tandis qu'un second fluide circule dans un tube ou un faisceau de tubes.
Les plus courants sont les échangeurs multitubes : la calandre extérieure abrite un faisceau de tubes.
Les échangeurs monotubes sont principalement utilisés pour le traitement thermique de produits contenant de grosses particules ou des fibres.
Selon l'application, l'écoulement du fluide de process peut se faire soit du côté de la calandre, soit du côté des tubes de l'échangeur de chaleur. L'écoulement du fluide de chauffage ou de refroidissement se fera de l'autre côté.
Un écoulement à contre-courant, où les fluides se déplacent dans des directions opposées, est le plus efficace sur le plan thermique. Des éléments tels que des chicanes peuvent être utilisés du côté de la calandre, non seulement pour fournir un soutien structurel, mais aussi pour augmenter la turbulence et les taux de transfert de chaleur en dirigeant le flux à travers les tubes.
Les modèles d'échangeurs biphasiques sont utilisés pour faire bouillir ou condenser des fluides.
