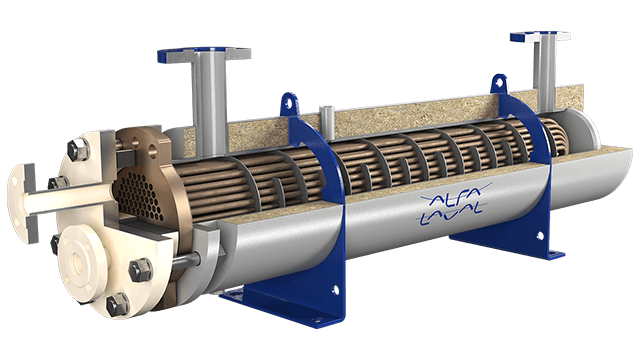

Aalborg MC

L'Alfa Laval Aalborg MC est un échangeur de chaleur compact à tubes et calandre avec tubes en U. Il est conçu pour refroidir l'huile ou la vapeur à l'aide d'eau douce ou d'eau de mer. Sa capacité de charge varie de 10 kW à environ 5000 kW, avec des conditions de conception (coque/tube) allant jusqu'à 13/13 bar(g) et 300/100 °C. L'échangeur de chaleur Aalborg MC est homologué par toutes les principales sociétés de classification maritime et est certifié CE/PED.

Échangeur de chaleur compact pour refroidissement huile/vapeur

Refroidissement efficace de l'huile et de la vapeur dans les applications marines et industrielles
Adaptez le design de l'échangeur thermique à votre application grâce à une large gamme d'options de personnalisation.
Installez-le horizontalement ou verticalement pour l'adapter à l'espace disponible.

Le MC Aalborg est principalement utilisé pour le refroidissement de l'huile ou comme condenseur de décharge de vapeur sur les navires, mais il peut être configuré pour d'autres applications sur demande.

Spécifications techniques

Type

Échangeur de chaleur à tubes en U

Application

Décharge de vapeur, refroidissement de condensats ou refroidissement d'huile ou d'autres fluides à l'aide d'eau douce, d'huile thermique ou d'eau de mer.

Capacité

Décharge de vapeur : 400–5000 kg/h.

Matériaux

Alliage Cu/Ni 90/10 (ou similaire) pour fluides agressifs dans les tubes.

Autres pièces en acier au carbone.

Conditions de conception

Pression (enveloppe/tube) : 13/13 bar(g)

Température (enveloppe/tube) : 300/100 °C

Installation

Horizontale ou verticale.

Dimensions

Enveloppe : Ø 100-400 mm.

Faisceaux de tubes : 600-2000 mm (autres longueurs sur demande).

Brides : EN1092-1, JIS 16K ou SAE.

Équipement

Trois prises demi-pouce sur le boîtier pour le montage d'une soupape de sécurité, d'une soupape de vidange, d'une soupape de purge d'air, d'un capteur de température ou d'un capteur de pression (plus de prises possibles si nécessaire)
