Aalborg MX

Aalborg MX est un échangeur de chaleur compact à calandre et tubes avec tubes en U, idéal pour le chauffage d'huile ou d'eau. L'échangeur de chaleur utilise soit de la vapeur, soit de l'huile thermique comme fluide caloporteur.

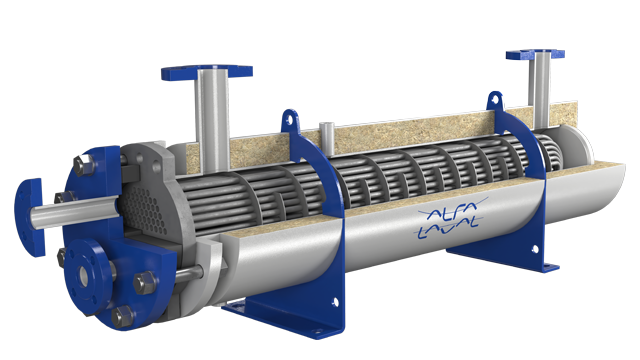

Aalborg MX 640x360

Échangeur de chaleur compact pour le chauffage ou le refroidissement huile/eau

  • Chauffez efficacement l'huile, l'eau et d'autres fluides dans les applications marines et industrielles
  • Adaptez la conception de l'échangeur de chaleur à votre application grâce à une large gamme d'options de personnalisation
  • Installez-le horizontalement ou verticalement pour s'adapter à l'espace disponible
  • Bénéficiez d'une température de sortie constante grâce à un thermostat précis, qui augmente ou diminue le débit du fluide caloporteur selon le besoin

L'Aalborg MC est principalement utilisé pour le refroidissement de l'huile ou comme condenseur de vapeur sur les navires, mais il peut également être utilisé dans diverses applications industrielles grâce à sa conception éprouvée et économique.

Technical specifications

Type

  • Échangeur de chaleur à tubes en U

Application

  • Chauffage/refroidissement d'huile, d'eau ou d'autres fluides à l'aide de vapeur ou d'huile thermique.

Capacité

  • 10–5000 kW

Matériaux

  • Acier au carbone (autres matériaux sur demande)

Conditions de conception (pression/température) :

  • 12 bar(g)/300 °C
  • 16 bar(g)/160 °C
  • 32 bar(g)/195 °C

Installation

  • Horizontale ou verticale

Dimensions

  • Enveloppe : Ø 100 à 400 mm
  • Faisceaux de tubes : 600 à 2 000 mm (autres longueurs sur demande)
  • Chicanes : à segment unique (à deux segments sur demande)
  • Brides : EN1092-1, DIN 86030, JIS 16K ou SAE

Équipement

  • Trois douilles d'un demi-pouce sur la coque pour le montage d'une soupape de sécurité, d'une soupape de vidange, d'un capteur de température ou d'un manomètre.
  • Accessoires (en option) côté coque :
  • Soupape de sécurité
  • Soupape de vidange/d'air
  • Manomètre
  • Thermomètre
  • Tube de sortie pour le montage du capteur de température de la vanne de régulation (hydrostatique ou électrique) et de capteurs supplémentaires.

Homologations

  • ABS
  • BV
  • CCS
  • DNV
  • KR
  • LRS
  • NKK
  • RINA
  • RMRS

Livraison

  • Dans les 6 semaines suivant la réception de la commande pour les modèles standard.

Garantie

  • Garantie de fonctionnement : 12 mois
  • Garantie maximale : 18 mois à compter de la date de livraison

Fonctionnement

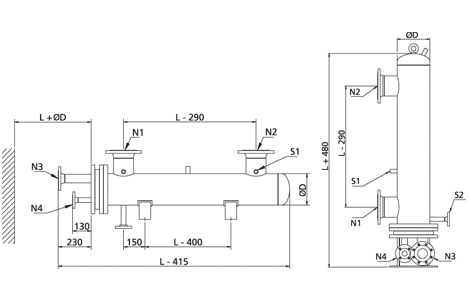

Toutes les dimensions sont données à titre indicatif uniquement. Un schéma coté sera fourni sur demande.

Équipements de régulation mécanique et électronique pour les échangeurs de chaleur à vapeur et à huile thermique Aalborg MX


Téléchargez les fiches d'information sur les équipements de régulation mécanique et électronique dans la documentation

Le système de régulation pour l'échangeur de chaleur Aalborg MX est fourni sous forme de plusieurs composants dimensionnés en fonction de l'application et s'applique aussi bien au fonctionnement à la vapeur qu'à l'huile thermique.

Le système de contrôle est conçu avec un capteur à la sortie du fluide chauffé et un thermostat actionnant une vanne. La température de sortie souhaitée est réglée sur le thermostat. Les fluctuations du débit entraînent des variations de la température mesurée et donc du signal envoyé au thermostat, qui à son tour ouvre ou ferme davantage la vanne de vapeur ou le débit d'huile thermique.

Le système est très fiable et utilisé lorsque la température doit être maintenue constante à tout moment. Afin de garantir un fonctionnement stable et fiable, un dispositif de refroidissement pour le moteur de la vanne est inclus.
