LabUnit M37/38

Le LabUnit M37/38 d'Alfa Laval est un système de plaques entièrement intégré pour les processus d'ultrafiltration et de microfiltration par membrane. Le module de cette unité utilise les mêmes plaques de support et membranes que nos modules de filtration par membrane complets. Cela fait du LabUnit M37/38 d'Alfa Laval un outil flexible pour le développement de processus, la mise à l'échelle, les tests de membrane, l'assurance qualité et la production à petite échelle. Des jeux de plaques sont disponibles en option pour des aliments de viscosité / quantités de solides différentes

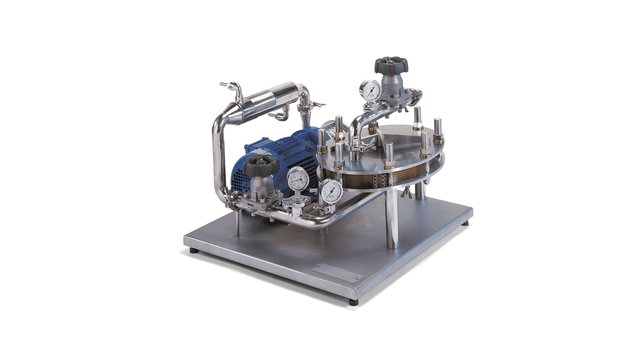

labunit m37 m38 right side 640x360

Équipement pilote entièrement intégré et facile à utiliser pour les essais de filtration par membrane

  • Entièrement intégré – avec module LabStakTM M37/38, pompe, tuyauterie, vannes, échangeur de chaleur et instrumentation
  • Flexible – différentes options de hauteur de canal disponibles pour optimiser le débit et la pression
  • Remplacement facile des membranes, surface de membrane flexible (entre 0,11 et 1,05 m²) et test simultané pouvant aller jusqu'à 7 types de membranes différents
  • Température de fonctionnement élevée (jusqu'à 80 °)
  • Faible volume interne

Le LabUnit M37/38 d'Alfa Laval peut être équipé de notre gamme complète de membranes planes pour l'ultrafiltration et la microfiltration. Le modèle d'écoulement est similaire à celui des systèmes plus grands, ce qui facilite la mise à l'échelle et le test de nos équipements de filtration. L'appareil peut être raccordé au débit en dérivation d'une installation industrielle. Tous les composants sont conformes aux réglementations FDA et CEE, leur permettant d'être utilisés dans les applications alimentaires et pharmaceutiques.

Choix de jeux de plaques

Le LabUnit M37/38 d'Alfa Laval dispose d'un certain nombre de jeux de plaques avec différentes hauteurs de canal pour optimiser le débit et la pression :

jeu de plaques M37 Pour liquides à haute viscosité
jeu de plaques M38H Canaux hauts, pour les liquides de moyenne viscosité
jeu de plaques M38L  Canaux bas, pour les liquides de faible viscosité

Option


Le module LabStakTM M37/38 d'Alfa Laval installé dans le LabUnit M37/38 d'Alfa Laval est également disponible en tant que module de test séparé pour les mêmes applications que celles que permet le LabUnit M37/38 d'Alfa Laval et avec les mêmes propriétés distinctes.



Module LabStakTM

LabStak module branded feature logo.pngConception unique de plaque perforée agencée à la verticale permettant de tester en laboratoire différentes membranes en même temps et dans des conditions de processus identiques.

.

Fonctionnement

.
Modèle de flux d'une installation typique
Flow diagram of typical membrane filtration installation

Le PilotUnit Multi d'Alfa Laval se présente sous la forme d'une unité montée sur skid et comprend tous les instruments, équipements et tuyauteries préfabriquées nécessaires prêts à l'emploi. Tout ce que vous avez à faire est d'installer et de connecter l'alimentation du produit, les services et l'alimentation électrique.

Le produit entre dans la cuve par la vanne d'alimentation (avec contrôle de niveau). Il est ensuite pompé jusqu'à l'étape de filtration par membrane où le système ajuste automatiquement la vitesse de la pompe et maintient le débit de flux croisé requis pour réduire l'encrassement et assurer la concentration en douceur de votre produit.

L'opérateur peut ajuster les contrôleurs à partir du système de contrôle basé sur le PLC MemProC® qui comprend un système d'enregistrement de données pour les transmetteurs de l'unité. Les données peuvent être téléchargées sur une clé USB.
