TestUnit M20

Le TestUnit M20 d'Alfa Laval est un système à plaques entièrement intégré. Il peut être utilisé pour la recherche et le développement, le travail éducatif, l'optimisation et la mise à l'échelle des processus, ainsi que pour l'assurance qualité et la production à petite échelle. L'unité peut être équipée de toute notre gamme de membranes pour l'osmose inverse, la nanofiltration et l'ultrafiltration, ainsi que la microfiltration. En ajoutant le boîtier facultatif M20-2,5", vous pouvez également effectuer des tests avec des membranes à spirale.

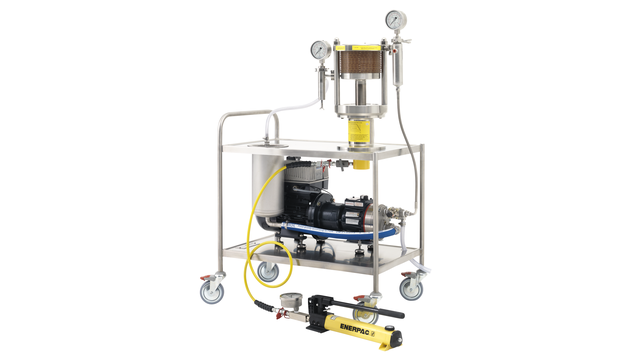

testunit m20 left side 640x360

Unité rapide et fiable pour les travaux de R&D, les tests de membranes, l'optimisation et la mise à l'échelle des processus.

  • Prêt à l'emploi, système de filtration par membrane entièrement intégré avec module LabStak M20, pompe, échangeur de chaleur, vanne, manomètres, pompe hydraulique manuelle
  • Flexible – surfaces de membrane de 0,036 m² à 0,72 m² et test simultané de différents types de membranes
  • Polyvalent – peut combiner des modèles de plaques et des modèles à spirale en une seule unité
  • Pratique – sortie séparée pour le perméat depuis chaque paire individuelle de membranes
  • Changement simple des membranes à spirale et planes

Le TestUnit M20 d'Alfa Laval peut gérer des flux croisés de 5 à 24 l/min et est conçu pour fonctionner à des températures et des pressions élevées. Il fournit des résultats de test rapides et précis, tout en maintenant les coûts d'équipement et d'installation au minimum. L'unité compacte se présente sous la forme d'un système entièrement intégré et sur roulettes, comprenant un LabStakTM M20 d'Alfa Laval, une pompe haute pression, un réservoir, un échangeur de chaleur, une vanne, des manomètres et une pompe hydraulique manuelle pour la compression du module. Tous les composants sont conformes aux réglementations FDA et CEE, leur permettant d'être utilisés dans les applications alimentaires et pharmaceutiques.

.

Options

Boîtier Alfa Laval Lab M20-2,5"

Un boîtier Lab M20-2,5" d'Alfa Laval spécialement conçu peut être inséré entre les brides du module LabStak M20 d'Alfa Laval. Grâce à son boîtier spécial, le TestUnit M20 d'Alfa Laval se transforme facilement en une unité de test à membrane à spirale pour les membranes à spirale sanitaires de 2,5" parfaitement adaptées. Une combinaison unique de technologies de plaques et de membranes à spirale dans une seule unité.



LabStak M20 d'Alfa Laval




Le LabStak M20 d'Alfa Laval monté dans le TestUnit M20 d'Alfa Laval est également disponible en tant qu'unité de test séparée pour les mêmes applications que celles que permet le TestUnit M20 d'Alfa Laval, et avec les mêmes propriétés distinctes.

Fonctionnement

.
Flow diagram TestUnit M20 500x320

Le PilotUnit Multi d'Alfa Laval se présente sous la forme d'une unité montée sur skid et comprend tous les instruments, équipements et tuyauteries préfabriquées nécessaires prêts à l'emploi. Tout ce que vous avez à faire est d'installer et de connecter l'alimentation du produit, les services et l'alimentation électrique.

Le produit entre dans la cuve par la vanne d'alimentation (avec contrôle de niveau). Il est ensuite pompé jusqu'à l'étape de filtration par membrane où le système ajuste automatiquement la vitesse de la pompe et maintient le débit de flux croisé requis pour réduire l'encrassement et assurer la concentration en douceur de votre produit.

L'opérateur peut ajuster les contrôleurs à partir du système de contrôle basé sur le PLC MemProC® qui comprend un système d'enregistrement de données pour les transmetteurs de l'unité. Les données peuvent être téléchargées sur une clé USB.
