LabStak
Alfa Laval propose une large gamme de modules LabStak à petite échelle, idéaux pour les essais de tests membranaires sur site. Des données précieuses sont obtenues pour évaluer la faisabilité du processus, déterminer la conception et la mise à l'échelle, optimiser les lignes de production existantes ou traiter des produits de grande valeur.
Découvrez les performances efficaces des tests membranaires avec Alfa Laval
- Un dépistage rapide et fiable dans votre propre laboratoire fournit des réponses précises à des questions cruciales dès le début du processus
- La même conception est utilisée pour les équipements à petite échelle et industriels, ce qui permet une mise à l'échelle en douceur
- Surveillez le comportement du flux transversal grâce à une plaque transparente pour un contrôle visuel
- Testez plusieurs types de membranes dans une seule unité et optimisez les essais grâce à un échange de membranes rapide et facile
- Tous les composants sont conformes aux réglementations de la FDA et de l'ECC pour une utilisation sûre dans les applications alimentaires et pharmaceu
Des données précises et l'assistance d'experts pour valider vos idées
Obtenir des résultats précis et des performances optimisées pour des applications innovantes est désormais plus simple que jamais grâce à la gamme complète de modules et d'unités de laboratoire LabStak™ d'Alfa Laval, conçus pour des essais pratiques sur site en complément de votre équipement de traitement existant.
Lorsque des essais plus avancés et des analyses approfondies sont nécessaires, le centre d'essais de développement de membranes et d'applications d'Alfa Laval à Nakskov, au Danemark, offre l'environnement idéal pour passer de l'expérimentation à la mise en œuvre à grande échelle.
Dans les deux cas, les testeurs peuvent compter sur les conseils d'experts d'Alfa Laval en matière de processus et sur leur assistance pour les tests de membranes.
Unités de tests de filtration membranaire à petite échelle sur site LabStak
Alfa Laval propose une gamme polyvalente de modules à plaques et cadres LabStak™ à petite échelle pour les essais de membranes sur site. Compatibles avec toutes les membranes à feuille plate RO, NF, UF et MF d'Alfa Laval, ils fournissent des données précises pour évaluer la faisabilité de votre processus de filtration membranaire à flux croisé. Gagnez en confiance pour concevoir et mettre à l'échelle efficacement, optimiser les lignes de production existantes et débloquer des opportunités de produits à forte valeur ajoutée, le tout soutenu par l'expertise éprouvée d'Alfa Laval.
Comment fonctionnent les unités de test de filtration Alfa Laval ?
Notre gamme de modules LabStak™ repose sur une conception unique à plaques et cadres, avec les tailles de modules suivantes : M10, M20, M37, M38 et M39. La capacité liquide de nos modules LabStak™ varie de seulement 57 ml de volume de milieu d'essai dans le module Alfa Laval LabStak™ M10 à 3 litres dans le module Alfa Laval LabStak™ M39H. Il est possible de tester tous les processus de filtration : osmose inverse, nanofiltration, ultrafiltration et microfiltration.
Le module à plaques et cadres Alfa Laval est conçu avec des canaux ouverts traversant la surface de la membrane, ce qui permet au flux d'alimentation/rétentat de s'écouler uniformément le long du module. Cela garantit des taux de cisaillement constants et des conditions de flux transversal contrôlées, qui sont essentiels pour maintenir les performances de la membrane et prévenir l'encrassement.
La membrane est soutenue mécaniquement par des plaques creuses rigides dotées de nombreuses fentes qui permettent au perméat de s'accumuler et d'être évacué du module via les tubes de collecte du perméat. Les modules à plaques et cadres utilisent la membrane elle-même, aidée par des bagues ou des bandes de verrouillage, pour empêcher le flux d'alimentation/rétentat de se mélanger aux canaux de perméat. Cela empêche également toute fuite provenant de la pile de plaques elle-même.

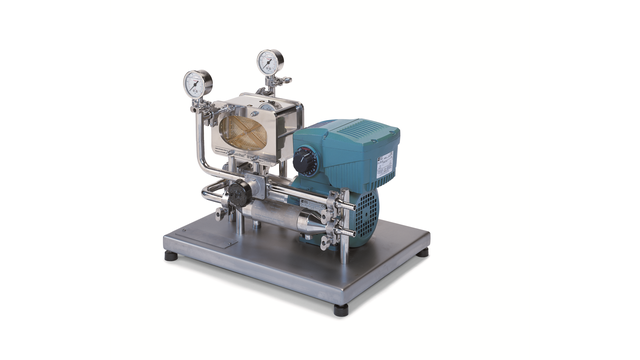

LabStak™ M10 et LabUnit M10
Avec une surface membranaire de seulement 336 cm², le module Alfa Laval M10 est l'unité de test LabStak™ la plus compacte de la gamme d'équipements de laboratoire Alfa Laval, ce qui en fait un point de départ idéal pour les tests préliminaires.
Sa conception simple mais robuste garantit des résultats fiables et un fonctionnement exceptionnellement facile, donnant aux équipes de R&D la confiance nécessaire pour explorer des concepts de processus, optimiser les paramètres et commencer le travail de mise à l'échelle sans complexité. La possibilité d'installer et d'évaluer deux membranes en même temps accélère encore le criblage et la sélection initiaux des membranes.
Pour ceux qui recherchent un système prêt à l'emploi, l'Alfa Laval LabUnit M10 intègre le module LabStak™ M10 avec la pompe, les vannes, l'échangeur de chaleur et l'instrumentation nécessaires.
LabStak™ M20 et LabUnit M20
Le module Alfa Laval M20 sera votre partenaire LabStak™ de choix si des résultats fiables et reproductibles sont essentiels à votre travail. Cette unité flexible est conçue pour fonctionner avec des plaques et des cadres et vous permet d'ajuster rapidement et facilement la surface de la membrane à l'aide de deux boulons de fixation externes et d'une bride basse à course complète. Cela signifie que vous pouvez configurer n'importe quelle surface de membrane entre 0,036 et 0,72 m² (divisible par 0,036) sans avoir besoin d'outils spéciaux, ce qui la rend idéale pour une itération rapide et une adaptation précise des tests.
Conçu pour répondre aux conditions de recherche exigeantes, le module Alfa Laval LabStak™ M20 tolère des températures et des pressions de fonctionnement élevées et est compatible avec toute la gamme de membranes plates Alfa Laval.

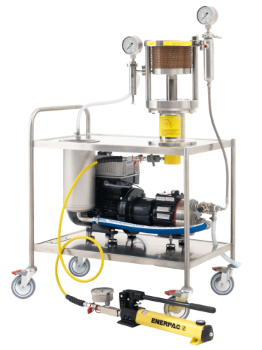

L'Alfa Laval TestUnit M20 offre un système entièrement intégré monté sur une table en acier inoxydable à roulettes qui comprend le module LabStak™ M20 et tous les composants essentiels, offrant une configuration mobile et professionnelle parfaitement adaptée aux universités, aux instituts techniques, aux environnements pilotes et aux installations de recherche avancée où la flexibilité et la rapidité d'expérimentation sont essentielles.

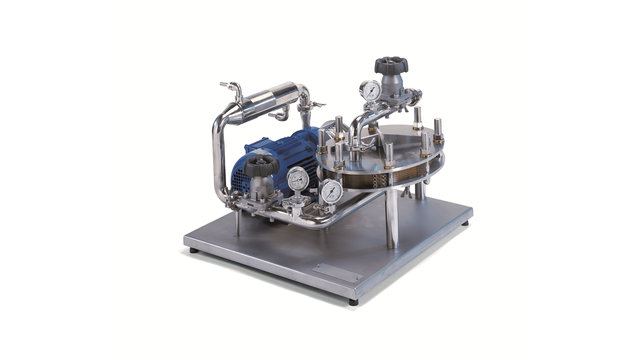

LabStak™ M37/M38 et LabUnit M37/38
Réduisez au minimum les coûts d'équipement et d'installation sans compromettre l'efficacité. L'Alfa Laval M37/38 est idéal pour le développement de processus, la mise à l'échelle, les tests de membranes, l'assurance qualité ou la production à petite échelle.
Construit avec les mêmes plaques de support et membranes que les systèmes à plaques et cadres à grande échelle pour la filtration tangentielle, ce LabStak™ fournit des résultats fiables et de qualité industrielle à l'échelle du laboratoire. Sa conception flexible permet de remplacer facilement les membranes plates pour l'ultrafiltration et la microfiltration, ainsi que de se connecter de manière transparente à un flux de dérivation d'une installation industrielle. Grâce à la hauteur réglable des canaux, il optimise le débit et la pression et permet de tester simultanément jusqu'à sept types de membranes différents. Le module fonctionne à des températures pouvant atteindre 80 °C, présente un faible volume interne, une surface de membrane flexible comprise entre 0,11 et 1,05 m² et une conception polyvalente. Tous les composants sont fabriqués conformément aux réglementations de la FDA et de la CEE, garantissant un fonctionnement sûr et fiable.
L'Alfa Laval LabUnit M37/38 est un équipement pilote à membrane entièrement intégré, comprenant un module Alfa Laval LabStak™ M37/38 avec la pompe, les vannes, l'échangeur de chaleur et l'instrumentation nécessaires. Les configurations des jeux de plaques peuvent être sélectionnées en fonction de l'application : jeu de plaques M37 pour les liquides très visqueux, jeu de plaques M38H pour les liquides à haute viscosité et à canal élevé, et jeu de plaques M38L pour les liquides à faible viscosité et à canal faible.

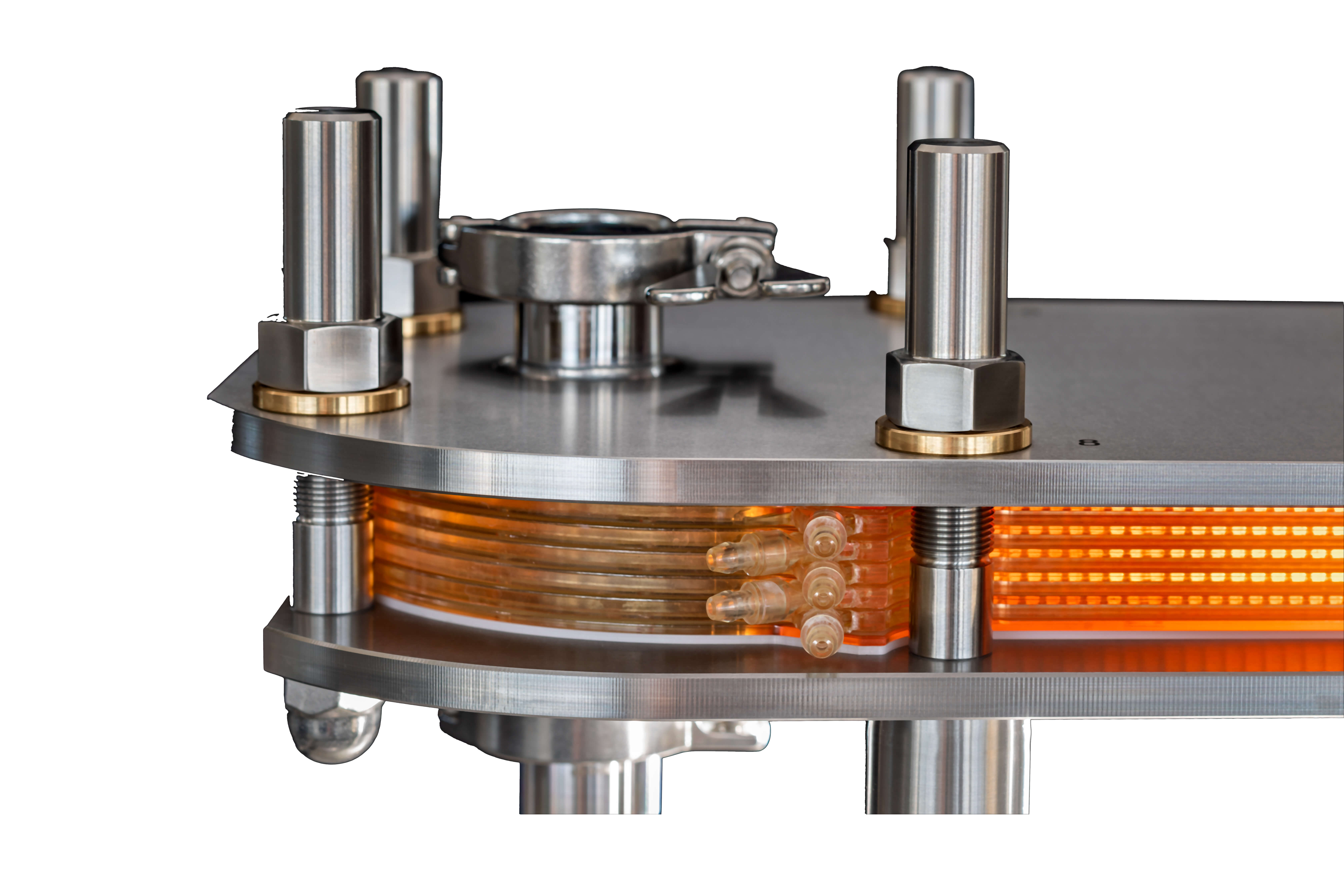

LabStak™ M39 L/H et LabUnit M20
Le module Alfa Laval LabStak™ M39L/H est un choix populaire dans divers secteurs, notamment la biotechnologie, l'industrie pharmaceutique, l'alimentation et les boissons. Le module dispose d'une surface membranaire flexible comprise entre 0,2 m² et 1,0 m² et est conçu pour optimiser la dynamique des fluides, réduire la consommation d'énergie et fonctionner sous pression. Il peut être équipé de jeux de plaques de différentes hauteurs de canal afin d'optimiser le débit et la pression. Le jeu de plaques M39L est conçu pour les liquides de viscosité faible à moyenne, tandis que le jeu de plaques M39H est destiné aux liquides de viscosité élevée. Comparez les performances en temps réel grâce à des tests simultanés sur cinq types de membranes différents, ce qui vous permet de gagner du temps et d'économiser des ressources lors de l'optimisation des processus de production.
The LabStak™ M39 L/H module is integrated in the Alfa Laval PilotUnit Multi multipurpose system
Solutions de test de filtration en laboratoire
Afin de déterminer la solution la plus efficace, il est conseillé de procéder à des expérimentations à petite échelle dès les premières étapes. Les modules à cadre et à plaques LabStak™ peuvent être utilisés pour établir la faisabilité du processus, générer des données de conception clés pour la mise à l'échelle (telles que la température, la pression et la vitesse d'écoulement transversal) et optimiser les lignes de production existantes. Les unités de test membranaires portables Alfa Laval permettent également aux équipes de R&D de développer des processus à petite échelle pour des produits à forte valeur ajoutée ou à faible volume, ce qui favorise l'innovation rapide et accélère les résultats de la recherche. Pour en savoir plus sur les unités de test membranaires de laboratoire Alfa Laval M10, Alfa Laval M20, Alfa Laval M37/38 et Alfa Laval M39 L/H, voir ci-dessous.
