Modules
La conception unique à canal ouvert des modules à membrane à plaques et cadres Alfa Laval les rend adaptés à pratiquement toutes les viscosités, même pour les alimentations contenant des solides en suspension. Ces modules à membrane sont homologués pour un fonctionnement sanitaire et offrent des avantages significatifs lorsque la pureté du produit est essentielle et qu'un nettoyage et une désinfection parfaits sont indispensables.
Découvrez les avantages des modules à membrane à plaques et cadres Alfa Laval
- Conception à canal ouvert pour les produits très visqueux
- Conception hygiénique garantissant une grande pureté du produit et un nettoyage facile
- Types de membranes compatibles avec les modules à plaques et cadres et les éléments spiralés
- Remplacement facile des membranes individuelles
- Conception modulaire flexible pour des solutions personnalisées

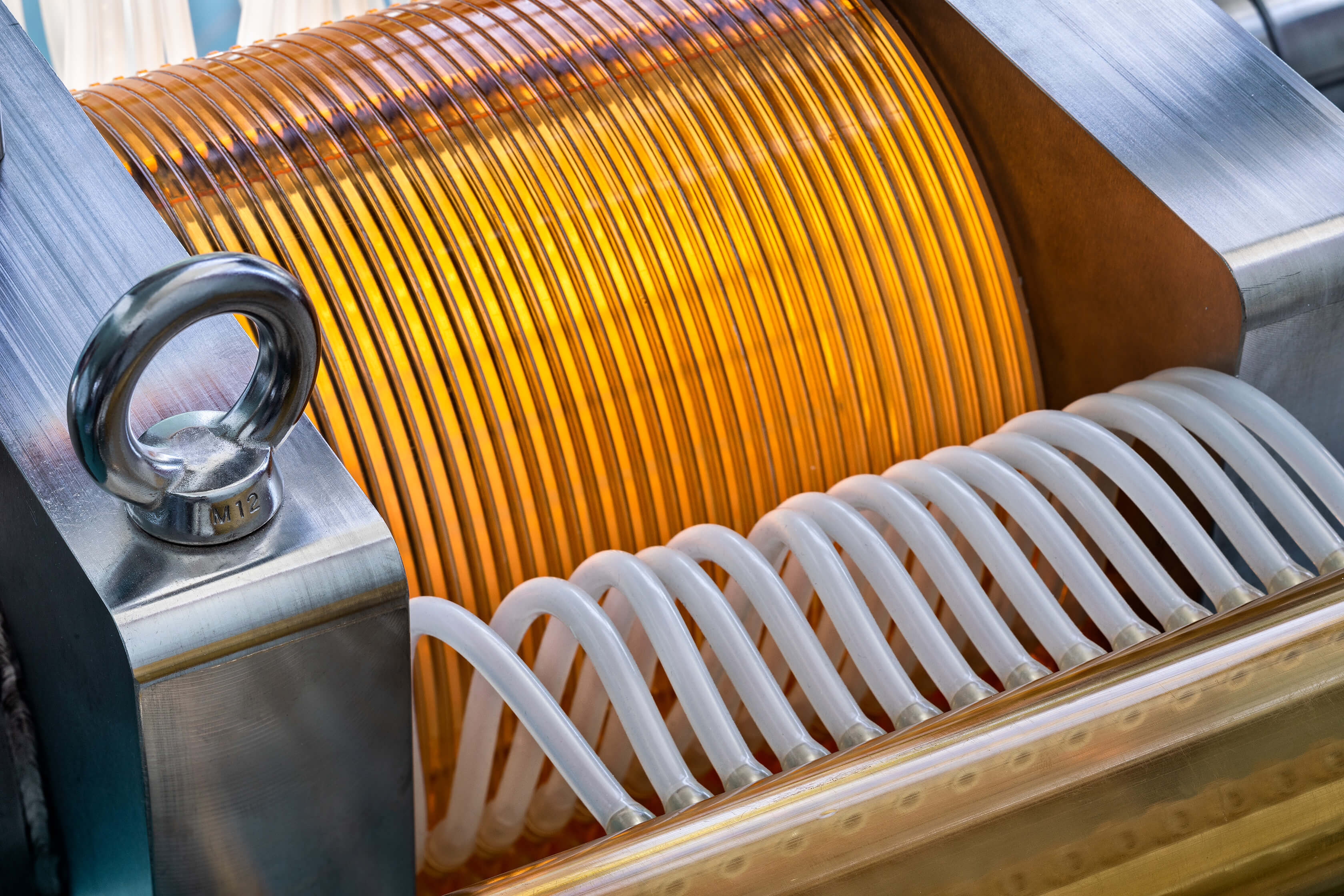

Construction modulaire pour un nettoyage, une inspection et un remplacement des membranes faciles
Les principes de base de la filtration membranaire restent les mêmes, que la membrane soit enroulée en un élément spiralé ou découpée en sections plates pour les unités à plaques et cadres. Les modules à plaques et cadres Alfa Laval utilisent les mêmes types de membranes que nos éléments spiralés. La conception à canal ouvert les rend idéaux pour les processus avec des alimentations visqueuses ou chargées en particules, ou lorsque des changements fréquents sont nécessaires. Grâce à la conception modulaire, les membranes individuelles peuvent être remplacées sans perturber le reste du module. La configuration flexible permet à la fois des essais à petite échelle et une production à grande échelle.
Quels sont les différents types de modules à membrane Alfa Laval ?
Les équipements à membrane Alfa Laval sont conçus sur une base modulaire, offrant une flexibilité et une évolutivité exceptionnelles à mesure que votre production augmente : les membranes sont intégrées dans des modules, les modules sont assemblés en boucles et les boucles sont intégrées dans des systèmes complets. Notre gamme de modules à plaques et cadres comprend l'Alfa Laval M37, offrant jusqu'à 27 m² de surface membranaire pour l'ultrafiltration et la microfiltration de produits très visqueux ; l'Alfa Laval M38L/H, avec jusqu'à 60 m² par module pour les applications à viscosité faible à moyenne ; et l'Alfa Laval M39L/H, également avec jusqu'à 60 m² par module, conçu pour les alimentations difficiles telles que les produits très visqueux et les bouillons de fermentation
Module M37
Conçu pour l'ultrafiltration et la microfiltration de produits à haute viscosité (50-250 cP) et de bouillons de fermentation, le module Alfa Laval M37 offre des performances fiables dans les applications biotechnologiques, pharmaceutiques, alimentaires et boissons, ainsi que dans l'industrie papetière.
Module M38L/H
Développé pour l'ultrafiltration et la microfiltration de produits à viscosité faible à moyenne (1 à 25 cP) et de bouillons de fermentation, le module Alfa Laval M38L/H est parfaitement adapté aux applications dans les domaines de la biotechnologie, de l'industrie pharmaceutique, de la transformation des aliments et des boissons, ainsi que de l'industrie des pâtes et papiers.

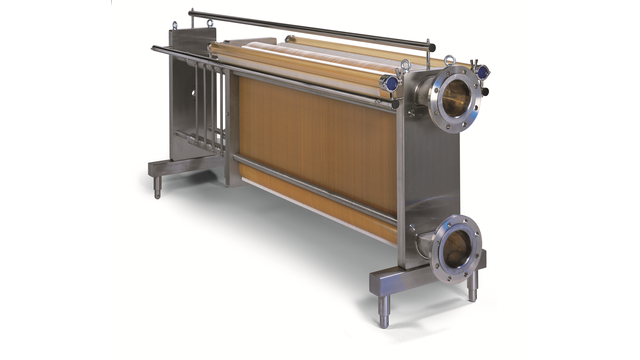

Module M39L/H
Très apprécié, le module à plaques et cadres M39L/H est conçu pour une UF et une MF efficaces des produits à haute viscosité (1 à 30 cP) et des bouillons de fermentation dans les secteurs de la biotechnologie, de la pharmacie et de l'alimentation et des boissons. Sa dynamique de flux optimisée permet un fonctionnement à faible énergie et à basse pression pour des performances fiables.
Comment fonctionne le module de filtration membranaire à plaques et cadres Alfa Laval ?

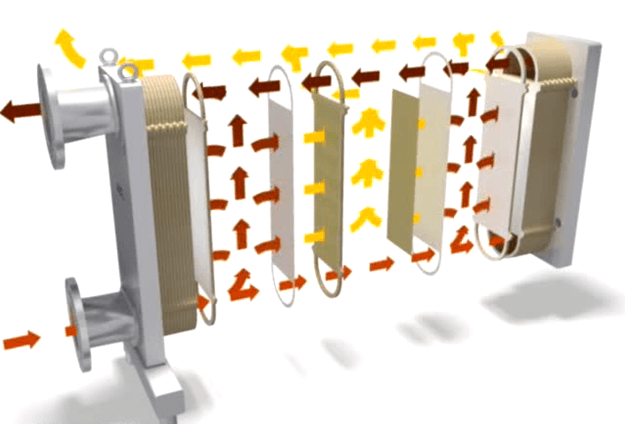

Le module à plaques et cadres d'Alfa Laval est conçu avec des canaux ouverts sur toute la surface de la membrane. Le flux d'alimentation/rétentat s'écoule à travers ceux-ci.
La membrane elle-même est soutenue par des plaques creuses dotées de nombreuses fentes qui permettent au perméat de s'accumuler et d'être évacué du module via les tubes de collecte du perméat.
Les modules à plaques et cadres utilisent la membrane elle-même, aidée par des bagues ou des bandes de verrouillage, pour empêcher le flux d'alimentation/rétentat de se mélanger aux canaux de perméat. Cela empêche également toute fuite provenant de la pile de plaques elle-même.
Grâce à la conception des modules Alfa Laval, les membranes individuelles peuvent être remplacées sans affecter les autres membranes du module.

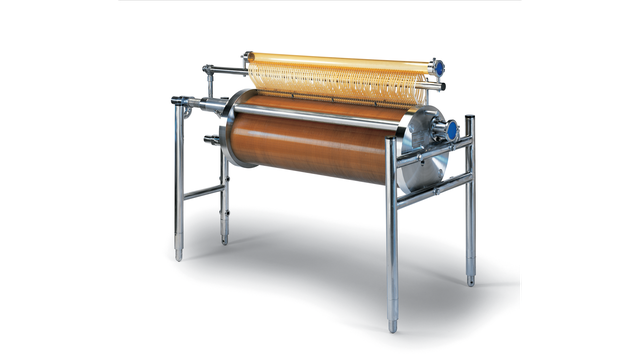

Module à plaques et cadres M37
Le module à plaques et cadres M37 d'Alfa Laval est notre module à haute concentration pour les liquides à très haute viscosité. De nombreux produits sont non newtoniens et ont donc tendance à s'éclaircir lorsque la vitesse d'écoulement augmente. Cet effet est pleinement exploité dans la conception extraordinaire du système à canaux minces du module M37, ce qui rend les modules utilisables pour des produits qui ne peuvent pas être traités par la plupart des autres systèmes d'UF.
Le module est disponible avec des surfaces membranaires allant jusqu'à 27 m² et peut fonctionner à des températures allant jusqu'à 80 °C, des pressions allant jusqu'à 15 bars et des pH compris entre 1 et 14. Il peut être équipé de toute la gamme de membranes d'ultrafiltration et de microfiltration à feuilles plates disponibles chez Alfa Laval.
Module à plaques et cadres M38L/H
Le module à plaques et cadres M38L/H d'Alfa Laval est un module économe en énergie destiné aux industries biotechnologiques et pharmaceutiques, où il est utilisé pour le traitement des antibiotiques, des acides aminés/organiques, des dextranes, etc. Ce module est également très apprécié pour les applications alimentaires et les boissons telles que les produits laitiers, les gommes, le sucre, etc.
Le module M38L/H est disponible avec des plaques à canaux bas (L) ou hauts (H) et dans différentes tailles standard définies par une surface membranaire maximale de 60 m².
Le module peut fonctionner à des températures allant jusqu'à 80 °C, des pressions maximales de 10 bars et des pH compris entre 1 et 14. Il peut être équipé de toute la gamme de membranes plates disponibles chez Alfa Laval pour l'ultrafiltration et la microfiltration.

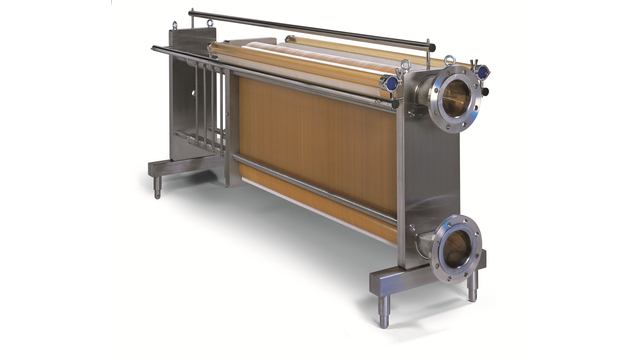

Module à plaques et cadres M39L/H
Le module M39L/H d'Alfa Laval est un choix populaire dans les industries biotechnologiques et pharmaceutiques, où il est utilisé avec beaucoup de succès pour le traitement des antibiotiques, des acides aminés/acides organiques, des dextranes et de la fermentation industrielle. Ce module est également largement utilisé pour les applications alimentaires et les boissons telles que les produits laitiers, les gommes, le sucre, etc.
Le module M39L/H a été développé pour répondre aux exigences futures en matière d'optimisation de la dynamique des fluides, de faible consommation d'énergie et de fonctionnement à basse pression. Il est disponible avec des plaques à canaux bas (L) ou hauts (H) et dans différentes tailles standard définies par une surface membranaire maximale de 60 m².
Le module fonctionne à des températures allant jusqu'à 80 °C, des pressions allant jusqu'à 8 bars maximum et un pH compris entre 1 et 14 bars. Il peut être équipé de toute la gamme de membranes d'ultrafiltration et de microfiltration à feuille plate disponibles chez Alfa Laval.
Équipement auxiliaire pour membranes Alfa Laval

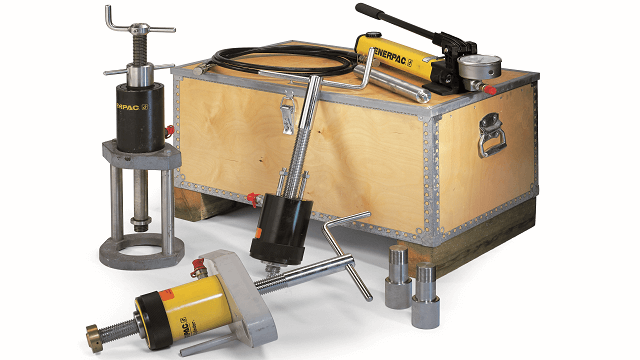

Disponibles en trois versions pour tous les modules à plaques et cadres Alfa Laval, nos outils hydrauliques simplifient la compression et la décompression de la pile de membranes à feuilles plates, de plaques et de brides à l'intérieur des modules. Chaque ensemble d'outils hydrauliques comprend un vérin hydraulique intégré et une pompe hydraulique à levier pour un fonctionnement efficace.
Alimentés par de l'huile sous pression, ces outils hydrauliques offrent des pressions de fonctionnement nettement supérieures à celles des outils pneumatiques de taille comparable. Ils présentent également d'autres avantages, notamment une force plus importante et un contrôle optimisé pour une manipulation sûre et fiable.
Capacité de perméat élevée
Une installation à plaques et cadres a généralement une capacité de perméat par unité de surface membranaire supérieure à celle obtenue avec des éléments membranaires enroulés en spirale. Les modules à plaques et cadres à l'échelle industrielle ont des surfaces membranaires actives allant de 1,65 m² à 60 m². Ceux-ci peuvent à leur tour être combinés en systèmes plus grands à l'aide de plusieurs modules placés en série ou en parallèle pour atteindre la capacité requise.

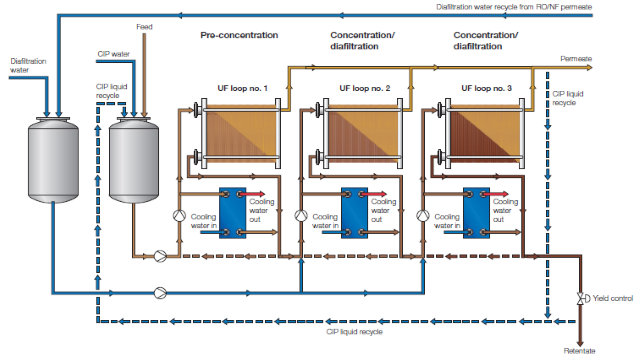

L'illustration ci-dessus montre un système à plaques et cadres Alfa Laval intégrant la diafiltration, qui est souvent utilisé pour traiter des solutions d'alimentation à haute teneur en solides en suspension et visqueuses. Les applications typiques comprennent la récupération d'antibiotiques à partir de bouillon entier, la concentration d'enzymes et de dextranes ainsi que la clarification de jus.
Le processus à plaques et cadres illustré peut également être combiné, par exemple, avec un processus spiralé Alfa Laval, ce qui offre l'avantage d'utiliser le perméat du processus spiralé comme eau de diafiltration dans le processus à plaques et cadres. Cela réduit considérablement les besoins en eau de traitement.
Vous avez besoin d'aide pour votre membrane modulaire ?
Notre réseau mondial de service dédié vous assiste en vous fournissant des pièces et son expertise dans le domaine de la filtration membranaire tangentielle, y compris la nanofiltration, la microfiltration, l'ultrafiltration et l'osmose inverse. Chaque usine étant unique, nous sommes à votre écoute pour répondre à vos besoins spécifiques.
