Alfa Laval - BTPX

BTPX

Alfa Laval BTPX est un séparateur centrifuge automatique pour protéines précipitées, bouillons microbiens, hormones et autres applications biopharmaceutiques. Il permet d’assurer la performance des machines de production dans des installations pilotes ou de taille moyenne. Conçu et fabriqué pour offrir d’excellentes performances, ce séparateur solide-liquide peut être utilisé comme clarificateur ou comme purificateur et concentrateur.

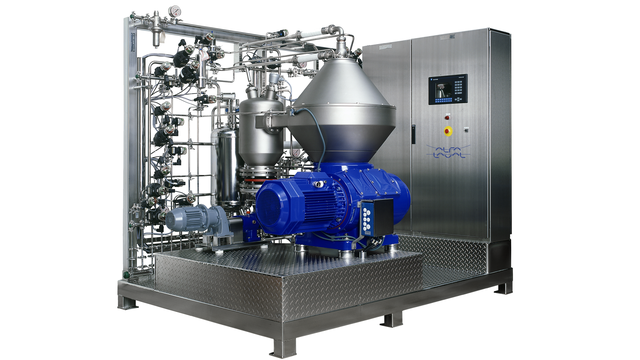

btpx 710 system left side 640x360

Stérilisable et conditionné pour assurer l’intégrité de vos produits de valeur

  • Peu de pertes de produit et des matières solides plus sèches grâce à une évacuation rapide et précise
  • Hygiène maximale – les buses de rinçage pulvérisent l’extérieur du bol centrifuge et l’intérieur du capot du bâti
  • Aucun risque de contamination produit/environnement – la conception du système d’étanchéité assure un confinement efficace
  • Fonctionnement optimal – contrôle de la température et faible niveau sonore des chemises de refroidissement autour du bol centrifuge

Adapté à des débits pouvant atteindre 2 000 l/h, le BTPX peut être adapté à un large éventail d’applications et est également conçu pour la stérilisation à la vapeur et un fonctionnement confiné afin de se conformer aux normes NIH pour BLS 2. La quantité de solides accumulée dans l’alimentation se situe normalement entre 0,1 et 10 % du volume mais peut varier en fonction de différentes utilisations. L’évacuation partielle fixe de solides peut être déclenchée par temporisation, turbidité et/ou débit total.

Le BTPX est livré sous la forme d’un système de séparation entièrement automatique, plug-in, et peut assurer la performance des machines de production, de la production pilote à la production à moyenne échelle.

Le système de séparation BTPX est stérilisable à la vapeur et dispose d’une capacité de nettoyage en place. Un système d’étanchéité spécialement conçu assure un confinement efficace et élimine le risque de contamination du produit ou de l’environnement.

Les chemises de refroidissement entourant le bol centrifuge du BTPX permettent un contrôle efficace de la température et produisent un faible niveau sonore. Le système d’éjection de solides à « anneau de dosage » assure peu de pertes de produit et des matières solides plus sèches grâce à une évacuation rapide et précise. Les buses de rinçage pulvérisent l’extérieur du bol centrifuge et l’intérieur du capot du bâti pour une hygiène maximale.

Fonctionnement

Cutaway of a BTPX centrifuge bowlL’alimentation est introduite par un tube d'entrée fixe situé en haut du bol centrifuge rotatif (fig. 1) (1) et est poussée dans un distributeur (2) avant de pénétrer la pile d'assiettes (3). La séparation de la phase liquide et de la phase solide s'effectue entre les assiettes. La phase liquide se déplace vers le centre du bol d’où elle est pompée sous pression à l’aide d’une turbine centripète intégrée (4).

La phase solide la plus lourde est collectée à la périphérie du bol, d’où elle est évacuée par intermittence par le cyclone centrifuge. L’évacuation des solides est réalisée par un système hydraulique situé sous l’espace de séparation du bol, qui, à des intervalles prédéfinis, force le fond mobile du bol (5) à descendre, ouvrant ainsi les orifices pour solides (6) à la périphérie du bol. Le bol est monté sur une broche verticale (7) entraîné par un moteur monté horizontalement, via un engrenage à vis sans fin.
