Culturefuge
Culturefuge est une gamme de séparateurs biopharmaceutiques hermétiques uniques alimentés par le fond (ou systèmes de séparation complets) développés spécialement pour les cultures de cellules de mammifères, les cellules microbiennes et les protéines précipitées. L'accélération douce et efficace de l'alimentation qui en résulte évite la destruction des membranes de paroi cellulaire sensibles au cisaillement, ce qui rend la purification en aval des protéines cibles plus facile et plus rentable.
Séparateurs à éjection de matières solides développés spécialement pour les cultures de cellules
- Qualité de produit constante - des conditions hermétiques éliminant efficacement l'interface air-liquide à l'intérieur du bol du séparateur
- Risque réduit de cisaillement et de contamination ¬– l'alimentation unique par l'arbre creux garantit une séparation très douce des cellules
- Croissance facile - la conception compacte et flexible peut être développée avec précision de l'usine pilote à la production
- Hygiène maximum - les buses de rinçage arrosent l'extérieur du bol et du cyclone de la centrifugeuse ainsi que l'intérieur du capot du bâti
- Matériaux conformes à la réglementation pour le traitement - option de nettoyage et de désinfection automatiques à l'aide de systèmes NEP et/ou SEP
Culturefuge peut être fourni monté sur skid et respecte les principales spécifications concernant les appareils à pression. Les versions du système comprennent une tuyauterie pour les liquides d'entretien et les liquides à traiter ainsi qu'un système électrique intégré avec PLC et unité pneumatique. Les options de conception comprennent une surface en contact avec le produit électropolie superfine et une pompe stérilisable à la vapeur pour le transport de la phase solide.
Accélération douce du produit
Culturefuge est une gamme de séparateurs spécialement développée pour le traitement en douceur de cultures cellulaires et d'autres matériaux biologiques sensibles au cisaillement.
Le concept unique d'arbre creux permet une accélération douce du liquide d'alimentation jusqu'à la vitesse de rotation du séparateur, minimisant ainsi la lyse des cellules. Cela empêche la libération de protéines intracellulaires indésirables et minimise la destruction des précipités de protéines fragiles. Ainsi, cette gamme permet d'améliorer les rendements et d'optimiser les opérations en aval.
Séparateur de cultures cellulaires évolutif
Idéal pour la fermentation de culture cellulaire et la récolte cellulaire continue dans des conditions hermétiques, le séparateur Culturefuge garantit une qualité de produit constante et peut être développé avec précision et fiabilité afin de passer d'une utilisation dans des installations pilotes à une production à grande échelle.
Séparateur de cultures cellulaires hermétique
Culturefuge est un séparateur totalement hermétique qui élimine efficacement toute interface air-liquide à l'intérieur du bol du séparateur. Cela empêche l’entraînement d’air, qui peut causer des problèmes lors du processus de filtration en aval. De plus, des dispositifs de contrôle du débit peuvent être situés en aval, permettant ainsi la mise en place d'un système d'alimentation sans obstruction et à passage intégral.
Conception hygiénique
Culturefuge est conçu avec des matériaux qui répondent aux exigences réglementaires strictes en matière de traitement. Pour maintenir des conditions de fonctionnement hygiéniques, cette centrifugeuse de cultures cellulaires peut être automatiquement nettoyée et désinfectée sans nécessiter de démontage ou de montage majeur à l'aide de systèmes de stérilisation en place (SEP) et de nettoyage en place (NEP). En outre, les buses de rinçage arrosent l'extérieur du bol et du cyclone de la centrifugeuse ainsi que l'intérieur du capot du bâti pour un maximum d'hygiène.
Système de séparation complet

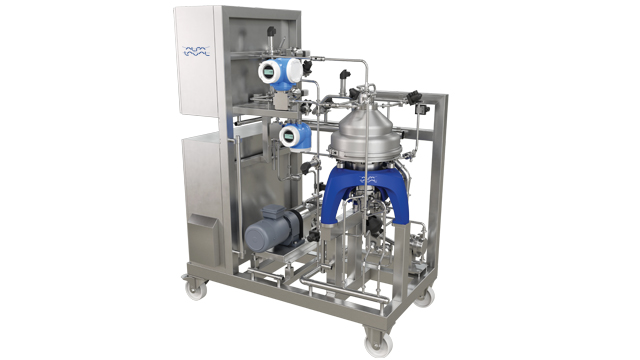

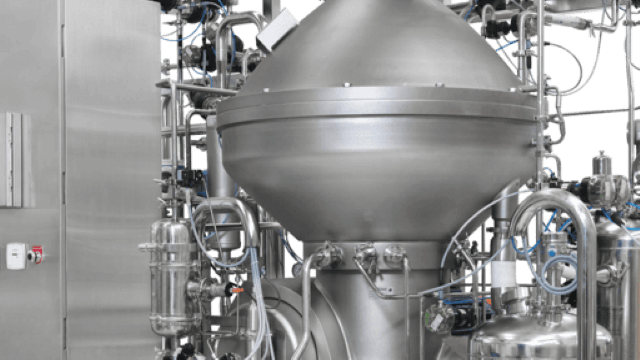

Alfa Laval Culturefuge est un système de séparation monté sur skid composé d’un séparateur à pile d’assiettes monté sur un châssis de base fixe avec un arbre d'entraînement horizontal, un engrenage à vis sans fin, un bain d’huile lubrifiante, un arbre de bol creux et vertical, et une tuyauterie pour les liquides d'entretien et les liquides à traiter. Il comprend un système électrique intégré avec un démarreur, un contrôleur logique programmable (PLC) et une unité pneumatique.
La conception du séparateur de cultures cellulaires est conforme à la plupart des spécifications relatives aux appareils à pression, notamment le code ASME et la directive PED.
Options de conception
- Surface en contact avec le produit électropolie et superfine
- Pompe stérilisable à la vapeur pour le transport de la phase solide
- Livraison de l'unité montée sur skid pour un fonctionnement ouvert, un fonctionnement confiné, un fonctionnement aseptique stérilisable à la vapeur ou un fonctionnement de décontamination à la vapeur uniquement.
La gamme Culturefuge
- Culturefuge 100 pour les usines pilotes et la production à échelle réduite avec des capacités allant de 200 à 2 000 l/h.
- Culturefuge 200 pour la production de taille moyenne avec des capacités allant de 1 000 à 5 000 l/h.
- Culturefuge 300 pour la production de taille moyenne à grande avec des capacités allant de 2 000 à 8 000 l/h.
- Culturefuge 400 pour la production à grande échelle avec des capacités allant de 5 000 à
20 000 l/h.
Sur demande, Alfa Laval peut fournir des services d'assistance à la validation et un test d'acceptation usine (Factory Acceptance Test ou FAT) rigoureux dans ses installations de test internes.
Avantages
- Conception compacte et flexible
- Stérilisable
- Possibilité de NEP (nettoyage en place)
- Confiné
Le concept Culturefuge
Fonctionnement
Le séparateur biopharma Culturefuge est conçu pour le traitement entièrement hermétique et en douceur des cultures cellulaires et d'autres matériaux biologiques sensibles au cisaillement.

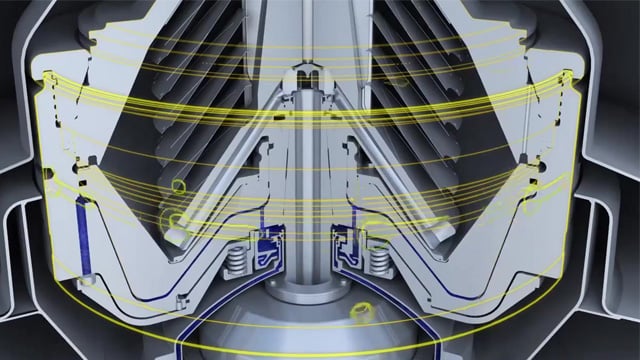

Le matériel biologique à séparer pénètre dans la centrifugeuse par une entrée d’alimentation à arbre creux et accélère progressivement au fur et à mesure qu’il monte vers la pile de disques. La séparation se produit dans le bol centrifuge en rotation.
La phase liquide séparée sort par la sortie de liquide sur la partie supérieure du bol. Les particules solides recueillies dans l'espace solide sont évacuées par intermittence depuis la périphérie du bol.
Pendant la production normale, l'eau de manœuvre maintient le fond mobile du bol fermé contre le couvercle du bol. Pendant l'évacuation, le fond mobile du bol tombe pendant un court instant (moins d'une seconde) et les particules solides sont éjectées via les orifices de décharge.
