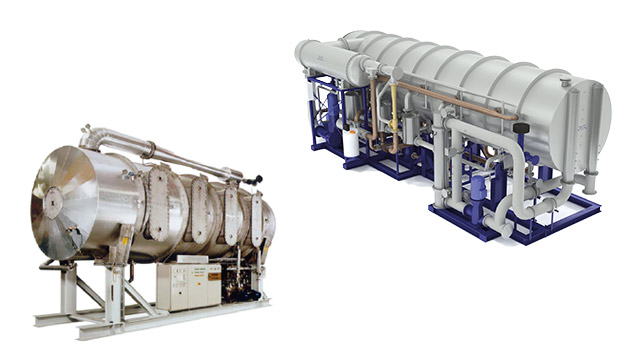

MEP - Evaporateur à plaques à effets multiples
L'eau douce est essentielle à bord de tout navire et doit être disponible à tout moment. Qu'elle soit destinée à la consommation humaine ou à des processus opérationnels, elle doit être accessible partout dans le monde. Grâce à l'évaporation MEP, vous continuez à bénéficier d'une eau douce de haute pureté, même dans des conditions extérieures difficiles et variables.
Faible consommation thermique et électrique
- Maintient son efficacité et sa productivité dans l'eau de mer froide ou les eaux peu profondes
- Peut fonctionner à la sortie de vapeur du générateur à turbine à vapeur
- Produit un distillat d'une grande pureté, de 5 à 10 ppm
- L'eau peut être utilisée à des fins potables ou techniques, selon les besoins
Grâce à la manière dont le MEP utilise la chaleur résiduelle, le coût global d'exploitation est faible. Cette technologie robuste et fiable est également conçue pour être facilement entretenue, ce qui signifie que vous bénéficiez d'un temps d'arrêt minimal, en plus du fait que le MEP maintient son efficacité dans les eaux froides ou peu profondes, améliorant ainsi la disponibilité du système.
Efficacité technique - faible consommation thermique et électrique
Son fonctionnement simple et son contrôle automatisé garantissent une disponibilité maximale à un coût moindre par rapport à des technologies telles que l'osmose inverse (RO) et le flash multi-étages (MSF). Sa conception légère et peu encombrante occupe moins d'espace au sol tout en offrant un rendement thermique beaucoup plus élevé et une consommation électrique moindre par rapport à son volume et à son poids, comparativement à d'autres évaporateurs à haute capacité. Cela permet de produire des volumes d'eau douce beaucoup plus importants que les autres technologies de dessalement.
Parfaitement adapté aux navires de croisière, aux RoPax et aux transporteurs de bétail, encore plus s'ils sont alimentés au GNL
Cette technologie fonctionne particulièrement bien sur les navires alimentés au GNL, car ceux-ci disposent généralement d'un excédent de chaleur plus important, et MEP fonctionne sur la récupération de la chaleur résiduelle.
Alors que de plus en plus d'armateurs envisagent de passer au GNL en raison des réglementations sur les émissions, MEP est la solution idéale pour réduire encore davantage les coûts. Le fait que ce système nécessite moins d'énergie et facilite la transition vers le GNL signifie également qu'il peut rendre les navires beaucoup plus respectueux de l'environnement.

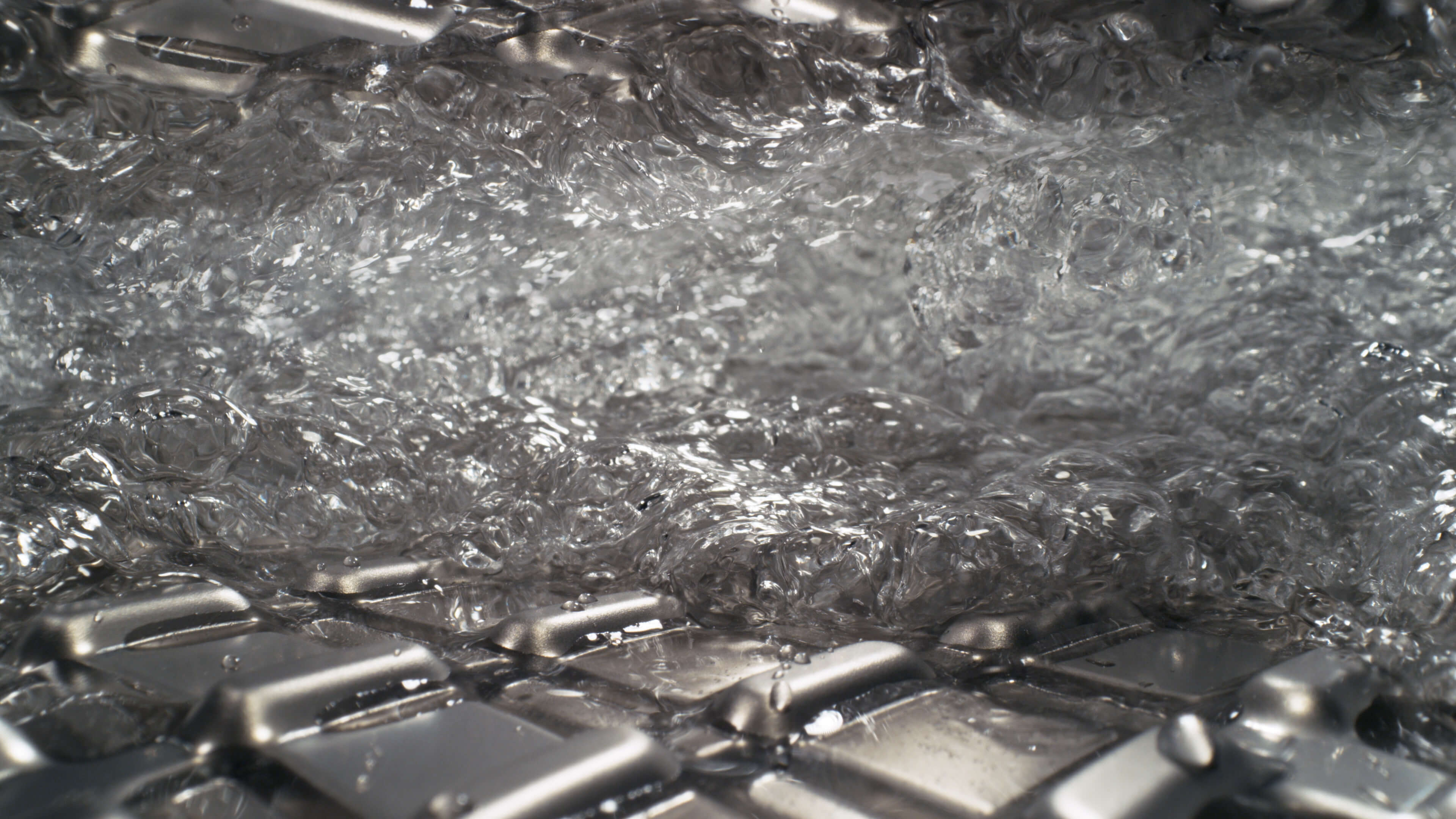

La technologie à plaques
Les évaporateurs à plaques à effets multiples Alfa Laval MEP sont des générateurs d'eau douce à haute capacité composés d'un certain nombre d'échangeurs de chaleur à plaques en titane spécialement conçus à cet effet. Toutes les plaques sont identiques ; deux configurations de joints sont utilisées afin de former à la fois un canal de condensation et un canal d'évaporation.
Par rapport à la technologie traditionnelle à calandre et tubes, la technologie à plaques offre un rendement thermique supérieur. Une fine couche d'eau continue sur toute la surface de la plaque minimise également le risque d'accumulation de dépôts (tartre) et donc les temps d'arrêt. Les surfaces de transfert de chaleur en titane résistantes à la corrosion et les matériaux non revêtus résistent à l'eau de mer et aux saumures.
Fonctionnement

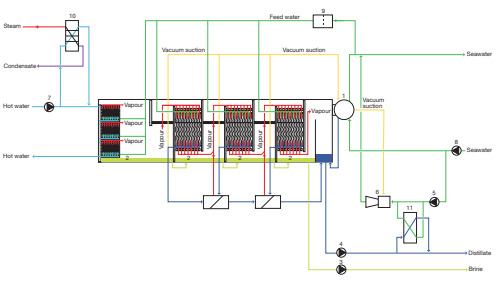

Comment fonctionne un MEP ?
Le procédé de dessalement Alfa Laval MEP consiste en une série de chambres d'évaporation et de condensation appelées effets. Chaque effet est équipé de plaques brevetées de transfert de chaleur. Grâce aux plaques d’échange, l'eau de mer est chauffée et partiellement puis utilisée dans l'effet suivant ; de l'autre côté, la vapeur de l'effet précédent est condensée, pour se transformer en distillat pur.
En maintenant une différence de pression partielle à travers les effets, le procédé est capable de produire l’eau douce à partir des sources d'énergie thermique plus faibles. La performance et le coût du système sont proportionnels au nombre d'effets contenus dans l’unité.
L'eau de mer est pompée dans le système vers un condenseur. L'eau de mer agit comme un réfrigérant, éliminant la chaleur fournie au système et maintenant ainsi le bon équilibre énergétique. Dans le condenseur, la vapeur produite lors du dernier effet est condensé en distillat pur.
Le système de ventilation évacue l'air de l'installation au démarrage et extrait les gaz non-condensés pendant le fonctionnement de l'installation.
Fonctionnement

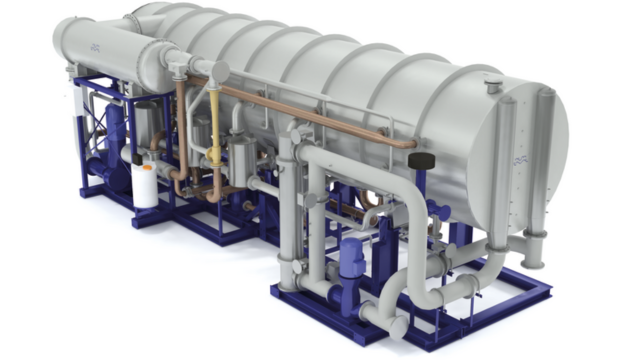

Système MEP d'Alfa Laval
Le système Alfa Laval MEP est un bouilleur à plusieurs effets (2, 4, 6 ou 8). À partir de l'eau de mer, il produit un distillat de haute qualité avec une conductivité inférieure à 20 μS/cm. L’efficacité énergétique est optimisée.
Avec sa conception modulaire, le bouilleur MEP est facile à configurer pour les exigences de n'importe quel navire ou centrale de production électrique. Le fonctionnement simple et les régulations automatisées offrent une disponibilité maximale par rapport aux technologies d'osmose inverse (RO) ou de distillation flash multi-étages (MSF). Sa conception légère et peu encombrante prend moins de place au sol tout en offrant une efficacité thermique beaucoup plus élevée.
Cela permet la production de volumes d'eau douce beaucoup plus élevés que les autres technologies de dessalement. Le système MEP offre la plus faible consommation possible d'énergie électrique et de produits chimiques. La consommation d'énergie électrique de l'unité de dessalement à quatre effets MEP-4-750, par exemple, est inférieure à 2,5 kWh/m³. Le bouilleur MEP ne nécessite pas de circulation de saumure ni d'injection d'anti-mousse, et sa consommation totale de produits anticalcaire est inférieure à celle des MSF traditionnels.
Le générateur d’eau douce Alfa Laval en bref :
- Faible coût de production d'eau
- Démarrage rapide et réponse rapide aux changements de charge
- Plaques en titane pour une résistance à la corrosion saline
- Conception de plaque brevetée pour une efficacité thermique élevée
- Maintenance facilité grâce à un accès direct aux surfaces d’échange
- Coque en acier inoxydable AISI 316L
- Pureté élevée du distillat : 5 à 10 ppm (10 à 20 S/cm)
- Plage de capacité : 180 – 2 000 m3/24 h par unité
Pour les capacité inférieures, Alfa Laval propose la gamme AQUA pour les plages 3 à 180 m3/24 h par unité.
Actualités
Les systèmes Alfa Laval sont largement présents sur le prestigieux nouveau navire Norwegian Escape.
En octobre 2015, Norwegian Cruise Line (Norwegian) a reçu le premier navire de sa nouvelle classe Breakway Plus. Le Norwegian Escape, d'une jauge brute de 164 600 tonnes, est non seulement le plus grand navire de croisière de Norwegian à ce jour, mais aussi l'un des plus grands navires de croisière au monde. À bord se trouvent des systèmes Alfa Laval de premier plan dans une série d'applications clés, notamment l'Alfa Laval MEP.

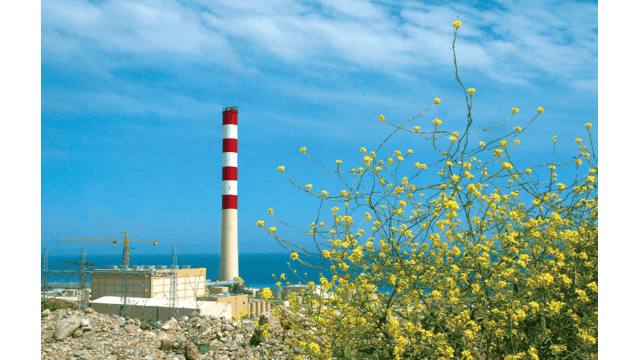

Garantir une eau de qualité pour les besoins énergétiques de la Crète
La société publique d'électricité grecque (PPC) était confrontée à un défi de taille : trouver une source d'eau de qualité suffisante pour alimenter la centrale électrique d'Atherinolakkos, située sur la côte sud-est reculée de la Crète. Découvrez comment elle a surmonté cet obstacle grâce à la technologie de dessalement innovante d'Alfa Laval. Découvrez cette avancée majeure et son impact sur l'avenir énergétique de la Crète.

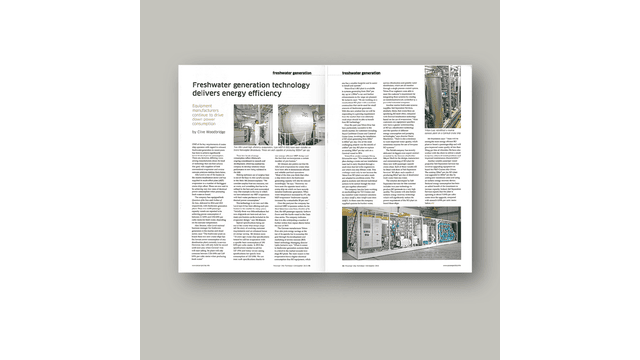

La technologie de production d'eau douce offre une efficacité énergétique
Les fabricants d'équipements continuent de réduire la consommation d'énergie par Clive Woodbridge, Passenger Ship Technology, troisième trimestre 2015 Deux évaporateurs Alfa Laval à haut rendement, de type MEP-6-900, ont été installés sur le Norwegian Breakaway. Ils sont chacun capables de produire 900 m³ par jour.
