Raccords Tri-Clover UltraPure ASME BPE
La gamme Tubes Tri-Clover UltraPure ASME BPE d'Alfa Laval comprend une sélection complète de tubes et de raccords de différentes dimensions et exécutions, tous conformes aux normes ASME BPE. Conçue pour une installation facile et sûre, sa haute qualité et sa bonne soudabilité répondent aux normes des industries biopharmaceutiques.
Les tubes et raccords représentent 90 % des surfaces en contact avec le produit dans une application pharmaceutique typique : garantissez leur qualité avec Tri-Clover UltraPure ASME BPE
- Risque de contamination très faible : finitions de surface internes cohérentes, faciles à nettoyer (électropolies ou polies mécaniquement) avec un Ra inférieur à 0,4 - 0,8 µ
- Installation facile et sûre : joints sûrs et à alignement automatique, et intérieurs lisses, sans fissures et résistants à la corrosion pour une hygiène garantie
- La fiabilité minimise les risques : contrôle de la qualité des matières premières/produits entrants et sortants et surveillance étroite du processus de fabrication
- Intégrité sécurisée : des tubes provenant du même fournisseur de matériaux garantissent l'uniformité, des soudures de haute qualité ainsi qu'une composition chimique et un état de passivité garantis

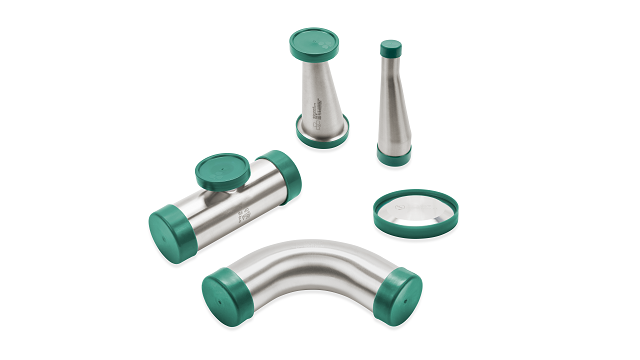

- Polyvalence : sélection de tubes, coudes, raccords, colliers de serrage, réducteurs disponibles avec différentes finitions et dimensions de surface
Tubes et raccords : les détails font la différence
Saviez-vous que 90 % des surfaces en contact avec un produit dans un système pharmaceutique typique proviennent de tubes et de raccords ? Dans cette vidéo, examinons les détails qui différencient les tubes et les raccords Alfa Laval Tri-Clover.
Les tubes sont individuellement bouchés et emballés ensemble avec le rapport de test MTR dans des sachets transparents et stériles avec le code-barres, les informations sur le produit et la date de fabrication. Tous les produits présentent également des références de chaleur, des références de travaux et la marque Alfa Laval gravée sur la surface externe.
Fonctionnement
Tubes
Tous les tubes Tri-Clover UltraPure sont fabriqués dans nos propres usines conformément aux spécifications Alfa Laval, afin de garantir le meilleur niveau possible d'hygiène avec des processus ultra-propres. Fabriqués pour assurer la précision dimensionnelle et l'intégrité structurelle, ils sont faciles à installer et ont une bonne résistance à la corrosion pour une longue durée de vie.
Fabriqué conformément aux normes DIN 11866, ASME BPE, ISO 2037 et BS 4825.
Raccords, raccords de serrage et brides
Notre large gamme de brides et de raccords vous permet de trouver les éléments les mieux adaptés à votre processus. Tous sont conçus pour offrir un entretien facile et rapide. Lorsque la charge sur les joints est très élevée et que vous avez besoin d'un nettoyage efficace, nous recommandons les brides et les raccords dotés d'écrous à entailles, car ils permettent de vérifier facilement les joints et, le cas échéant, de les remplacer. Les joints sont disponibles en caoutchouc nitrile (NBR), en caoutchouc fluoré (FBR) et en éthylène propylène (EPDM). Les raccords sont conformes aux normes, notamment ISO, DIN et ASME.
Coudes
Pour assurer une intégrité structurelle maximale et un écoulement sans problème, nos processus de fabrication se concentrent sur des tolérances strictes et des épaisseurs de paroi uniformes afin de maintenir des angles exacts et uniformes dans toutes les connexions.
Réductions
Les connexions entre des tubes ou des tuyaux de tailles ou de formes différentes constituent souvent un emplacement privilégié pour les fuites dans un flux. Nos réducteurs se caractérisent par des extrémités de soudure cylindriques et des épaisseurs de paroi uniformes pour toutes les combinaisons de tubes, ce qui garantit le diamètre et l'épaisseur de paroi appropriés pour chaque flux spécifique et contribue à éliminer le risque de fuite.
Jonctions en T
Nos jonctions en T ont une épaisseur de paroi uniforme, des tolérances strictes et un large choix de finitions pour assurer une résistance élevée et une longue durée de vie, ainsi qu'un soudage et un montage sans problème. Les jonctions en T sont tous fabriquées en acier inoxydable AISI 304 ou AISI 316L et sont disponibles dans des diamètres de 1 à 4" et du DN10 au DN150.
Alfa Laval Q-doc
Tous les tubes et raccordements Alfa Laval Tri-Clover UltraPure sont fournis avec Alfa Laval Q-doc, notre ensemble de documentation complet qui offre une transparence totale sur toute la chaîne logistique, de la matière première à la livraison de l'équipement final. Il aide à simplifier le processus d'achat et d'installation, ainsi que les procédures de qualification, de validation et de contrôle des modifications. Basé sur les GDP, Alfa Laval Q-doc couvre tous les aspects de la fourniture d’équipements de l'industrie pharmaceutique et fournit aux clients une assurance qualité transparente et bien documentée des équipements achetés.
