SolidC UltraPure

Les pompes centrifuges SolidC UltraPure se caractérisent par une garniture et un ressort externes, un joint torique à compression définie sur le corps arrière, une conception sans fissures et l'utilisation de matériaux spéciaux conformes aux normes.

solidc ultrapure centrifugal pump left side 640x360

Découvrez Alfa Laval SolidC UltraPure

Les pompes Alfa Laval SolidC UltraPure offrent un équilibre parfait entre prix et performances.

Valeur

La SolidC UltraPure est une pompe centrifuge de conception standardisée qui constitue le choix idéal pour les installations pour lesquelles le prix et les performances sont essentiels.

Reproductibilité

La garniture externe, la turbine semi-ouverte avec des trous d'équilibrage et la conception sans fissures garantissent la reproductibilité et un produit final de haute qualité.

Fiabilité

Alfa Laval offre une garantie de 3 ans sur toutes les pièces inusables de la SolidC UltraPure et tous les composants standard sont en stock pour vous aider à éviter les temps d'arrêt inutiles.

Une couverture mondiale avec une présence locale

Les unités SolidC UltraPure sont disponibles en quatre tailles différentes. Tous les composants standard en stock afin de réduire les délais de livraison et d'éviter tout temps d'arrêt inutile.

Les experts sont à portée de main. Quel que soit l'endroit où vous vous trouvez, nous avons des experts en matière d'assistance et de service à proximité. De plus, toutes les pompes UltraPure utilisent des pièces standardisées pour faciliter les spécifications et la livraison, et pour assurer un service rapide.

Garantie

Alfa Laval offre une garantie de trois ans sur toutes les pièces inusables, sous réserve que des pièces d'origine soient utilisées.

Certification, spécifications et normes

La gamme SolidC UltraPure est certifiée EHEDG. Pour en savoir plus sur les pompes SolidC UltraPure, consultez la documentation produit.

Avantages du produit

  • Valeur
  • Reproductibilité
  • Fiabilité

Vous avez besoin de trouver la documentation relative à votre pompe Alfa Laval UltraPure ?

Fonctionnement

Construction de la SolidC UltraPure

La pompe est constituée d'un moteur standard, d'un prolongateur d'arbre, d'un accouplement mécanique à compression, d'un adaptateur en acier inoxydable, d'un corps arrière, d'une turbine, d'un carter de pompe et d'une garniture.

Turbine de conception exclusive

Les pompes centrifuges SolidC UltraPure comporte une turbine semi-ouverte avec une conception spéciale à pales qui permet d'avoir une NPSHr (hauteur d'aspiration positive nette requise) particulièrement bas, qui correspond à la pression totale au niveau de la buse d'aspiration nécessaire pour que la pompe fonctionne correctement. Cela permet d'éviter les effets de cavitation et minimise les risques de dommages mécaniques.

La turbine comporte également des trous d'équilibrage qui assurent une excellente circulation dans la zone de la garniture et qui réduit les forces axiales sur la turbine. Cela permet de réduire l'usure de la garniture et des roulements du moteur d'entraînement.

Turbine semi-ouverte avec trous d'équilibrage pour
un nettoyage optimal de la garniture.

Garniture externe

La garniture à chargement frontal, avec les ressorts et les rondelles montés du côté atmosphérique, est une caractéristique importante de la conception SolidC UltraPure. Cette configuration permet un entretien rapide, facile et peu coûteux : il ne faut que 5 minutes environ pour remplacer la garniture.

L'utilisation d'une garniture à chargement frontal, combinée aux raccords de tubes montés sur le carter de la pompe, permet également de ne pas avoir à débrancher ou à retirer le carter de pompe pour procéder à une opération d'inspection ou de maintenance. Cela permet d'économiser du temps et de l'argent et aide à réduire les temps d'arrêt au strict minimum. Cette caractéristique permet également d'installer rapidement une pompe de rechange sans carter.

Alfa Laval utilise la même garniture pour toute la gamme SolidC UltraPure – et le même joint est utilisé dans les pompes centrifuges LKH UltraPure. Cette standardisation permet de réduire les stocks et de remplacer rapidement et facilement les pièces d'usure.

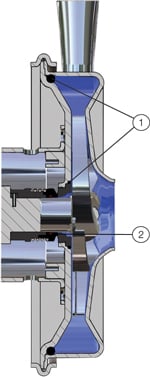

solidcultrapure impeller housing 150x377



1 : La rainure de joint torique définie positionne solidement le joint torique sur le carter de pompe et le contact métal sur métal assure une compression prédéfinie des joints toriques sans fissures pour les contaminants.

2 : Garniture externe comportant peu de pièces d'usure et montée sur ressort du côté atmosphérique, ce qui évite la contamination de votre produit par l'usure du ressort ou d'autres pièces internes.

Fait partie d'une vaste gamme de pompes

Alfa Laval propose une gamme complète de pompes destinées à des applications hygiéniques dans diverses industries, notamment : produits laitiers, aliments, boissons, produits d'entretien, et cosmétiques et soins corporels

Alfa Laval propose une gamme complète de pompes destinées aux applications UltraPure dans les industries de la biotechnologie et de la pharmaceutique.

Pour découvrir une gamme de pompes plus large, explorez les différentes catégories de produits : Pompes à pistons circonférentiels, Pompes à lobes rotatifs et Double vis

Catalogue des produits

Le catalogue de produits d'équipement hygiénique d'Alfa Laval « À portée de main » comprend des fiches techniques, des courbes de performance, des liens vers des animations, des brochures et des listes de prix à des fins de commande.
