Vanne papillon à chambre de fuite
La vanne papillon à chambre de fuite Alfa Laval est une vanne permettant une séparation de 2 produits garantie sans contamination croisée sur les lignes de traitement hygiéniques. Elle maintient l'intégrité des produits et la fiabilité des processus dans les industries laitière, alimentaire, des boissons, des produits ménagers et des soins personnels.
Vanne papillon hygiénique à détection de fuite pour une sécurité accrue des produits
- Empêche la contamination croisée
- Indication de fuite simple et sécurisée
- Compatibilité NEP
- Robuste et adaptée aux conditions les plus difficile
- Réduit les coûts d'énergie, d'exploitation et de maintenance
Vanne papillon à détection de fuite
Nos vannes à détection de fuite se caractérisent par la présence d'une chambre de fuite qui permet de contenir et de contrôler les fuites internes avant qu'elles n'atteignent l'extérieur du système.
Destinée aux applications hygiéniques exigeantes, cette vanne offre des performances sûres et efficaces.
La conception intégrée à double blocage et purge garantit une fermeture et une détection facile des fuites, améliorant ainsi la sécurité des produits et la fiabilité des processus.

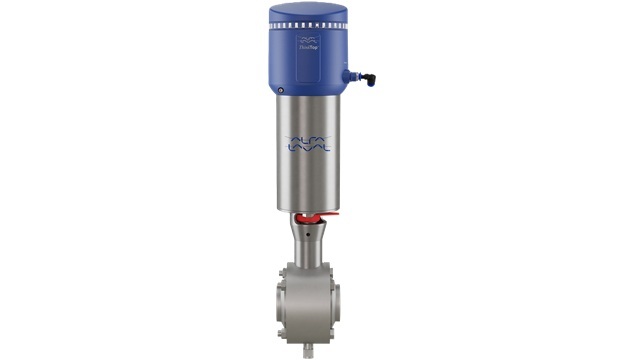

Conçue pour le NEP (CIP), cette vanne d'arrêt haute performance permet de maintenir une hygiène irréprochable sans compromis sur le temps de fonctionnement. Associée à l'unité de commande Alfa Laval ThinkTop, elle offre des performances précises et efficaces.
Son débit optimisé et sa faible perte de charge réduisent la consommation d'énergie et les CAPEX.
Grâce à sa construction robuste et simple, la vanne à chambre de fuite est parfaite pour les conditions de fonctionnement difficiles, garantissant un fonctionnement fiable, une longue durée de vie et un faible coût total de possession..
Fonctionnement de la vanne à chambre de fuite
Grâce à sa conception à double blocage et purge, la vanne papillon de détection de fuite Alfa Laval assure la séparation de 2 produits sur les lignes de traitement hygiéniques (Agro-alimentaire ou Hygiène-beauté).
Lorsque la vanne est en position fermée :
Le disque de la vanne crée 2 points d'étanchéité avec un espace intermédiaire entre eux.
Cet espace forme une chambre de fuite à la pression atmosphérique dans toutes les conditions de fonctionnement.
En cas de fuite, afin d'éviter la contamination croisée, le produit s'écoule dans le drain par les raccords de sortie. Celles-ci sont situés au bas de la vanne pour une détection facile.
Lorsque la vanne est en position ouverte :
La chambre de fuite est fermée et le produit s'écoule d'une conduite à l'autre.
Actionnement manuel ou à distance
La vanne peut être actionnée soit par un actionneur pneumatique à distance, soit manuellement à l'aide d'une poignée.
L'actionneur est disponible en 3 versions standard :
- normalement fermé (NC)
- normalement ouvert (NO)
- activé par air/air (A/A)
Fonctionnement pneumatique :
Un actionneur convertit le mouvement axial du piston en une rotation de 90° de l'arbre.
Le couple de l'actionneur augmente lorsque le disque de la vanne rencontre la bague d'étanchéité de la vanne afin d'assurer la fermeture correcte du siège de la vanne.
Fonctionnement manuel :
Une poignée verrouille mécaniquement la vanne en position ouverte ou fermée.
Les vannes manuelles peuvent également être équipées d'unités d'indication pour signaler la position de la vanne (ouverte/fermée).

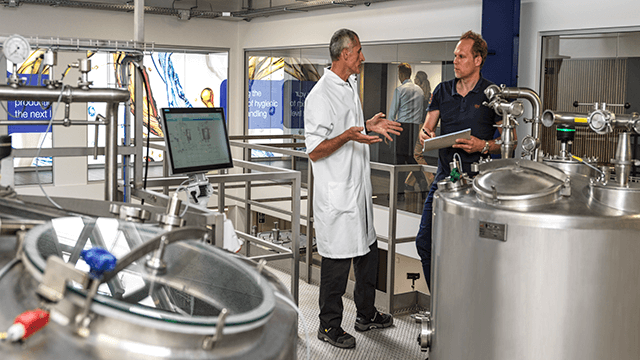

Un centre de test et d’innovation pour l'agroalimentaire
