Alfa Laval TK20, un nouvel échangeur à cassettes pour les applications de réfrigération

Le nouvel échangeur de chaleur à plaques à cassettes Alfa Laval TK20 est optimisé pour fournir les meilleures performances et la plus grande fiabilité pour le chauffage et le refroidissement des fluides agressifs.

Par sa conception compacte, étanche et flexible et sa grande facilité d'entretien, il est la solution optimale pour les applications de réfrigération qui exigent un rendement élevé.

Le TK20 a été développé pour les principales applications de réfrigération dans lesquelles le rendement énergétique est essentiel : évaporateurs, condenseurs, désurchauffeurs, systèmes en cascade et économiseurs/sous-refroidisseurs. Il est optimisé pour l'utilisation de réfrigérants naturels, NH3 et CO2, pour les basses et hautes pressions.

Haut rendement énergétique et compacité

Grâce à la nouvelle conception innovante de ses plaques, Alfa Laval TK20 offre une meilleure distribution des débits sur la totalité de la surface de la plaque. Par rapport à la conception traditionnelle des plaques, TK20 maintient également des pertes de charge extrêmement faibles dans la surface d'échange, tout en permettant des pertes de charge élevées pour le transfert thermique. Le transfert thermique s'en trouve donc amélioré et le rendement énergétique est plus élevé grâce à l'élimination des zones de rétention et à la diminution du risque d'encrassement. Le nouveau modèle de plaque est particulièrement adapté à la technologie des évaporateurs noyés.

La compacité du TK20 le rend également particulièrement adapté pour équiper des installations de grande capacité dans de petits espaces. Sa compacité simplifie son ouverture pour l'inspection et le nettoyage, ce qui facilite l'entretien.

Caractéristiques innovantes

Cet échangeur de chaleur se distingue par de nouvelles caractéristiques innovantes. Alfa Laval RefTight™ est une conception unique de la gorge de joint qui assure un support maximum et un contact minimum du joint. Alfa Laval CurveFlow™ est une surface d'échange brevetée qui offre un meilleur rendement énergétique par m2 de surface. Alfa Laval ClipGrip™ est une méthode de montage brevetée qui permet de fixer solidement le joint, celui-ci s'accroche sur les deux faces de la plaque et reste en place lors de l'ouverture.

Alfa Laval RefTight™

Grâce au système de joints unique Alfa Laval RefTight™, la soudure est positionnée séparément, à l'extérieur de la gorge du joint annulaire. La gorge du joint annulaire séparée assure une force d'étanchéité égale sur l'ensemble du joint de plaque, ce qui garantit des performances élevées dans le canal soudé. Les propriétés d'étanchéité sont encore améliorées par une gorge de joint annulaire entièrement supportée et protégée. Les principaux avantages sont l’obtention de performances élevées dans l’ensemble du canal soudé et un allongement dans la durée de vie des joints.

Alfa Laval TK20 en résumé :

  • Conception étanche des canaux soudés
  • Haut rendement énergétique
  • Compacité
  • Configuration flexible, la surface de transfert thermique peut être modifiée
  • Grande facilité d'entretien, l'échangeur peut être ouvert pour l'inspection et le nettoyage.

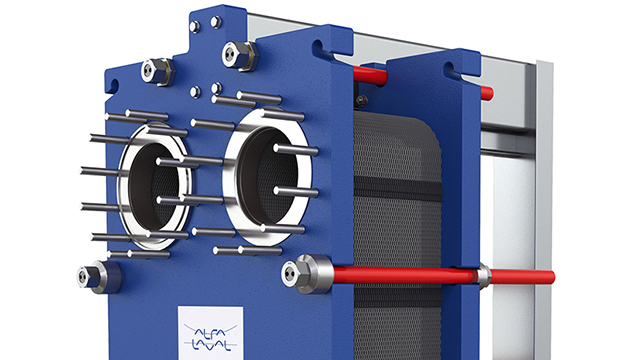

Alfa Laval TK20 640x360
