Alfa Laval PureBallast 3, étape par étape

Alfa Laval PureBallast 3 est une solution efficace pour tous les aspects du traitement des eaux de ballast, des performances de la désinfection biologique à la gestion de l’énergie, en passant par l’empreinte environnementale. Sa construction en ligne et sa conception flexible conviennent à presque tous les navires. Les systèmes simples gèrent des débits d’eaux de ballast de 32 à 3 000 m3/h, et plusieurs systèmes peuvent être utilisés pour des capacités encore plus grandes.

Vue d'ensemble de la solution

Le système PureBallast 3 combine une filtration initiale et un traitement par UV amélioré dans un réacteur spécialement conçu. Le système PureBallast 3 Compact Flex, illustré ici, est le système idéal pour la plupart des navires en raison de son empreinte minimale au sol et de sa grande flexibilité d'installation.

PureBallast 3 1 Compact Flex w EC and CIP transparent
Treatment technology

Technologie de traitement

Le système de traitement des eaux PureBallast 3 d'Alfa Laval utilise une forme améliorée de traitement UV, développée en coopération avec Wallenius Water.  Il n’a besoin ni de sel ni de produits chimiques, même lorsqu’il fonctionne en eau douce.

Désinfection biologique

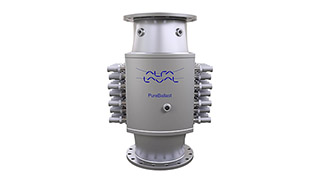

La désinfection biologique, qui est le processus de traitement principal, a lieu dans un réacteur UV optimisé. Le débit est optimisé à l’intérieur du réacteur, qui assure des turbulences élevées et la concentration de la dose d'UV.

Les lampes UV moyenne pression placées dans le réacteur utilisent des douilles en quartz synthétique spécialement conçues. Ces douilles uniques permettent la transmission d’un spectre de longueurs d’ondes plus large et fournissent plus d’UV pendant la désinfection. En combinaison avec la conception interne du réacteur, cela assure un dosage optimal des ultra-violets et une faible consommation énergétique.

Filtration

Le réacteur est secondé par une étape de filtrage, utilisée pour évacuer tous les organismes et les particules de grandes dimensions avant toute désinfection biologique. Cela améliore la qualité de l’eau pour le traitement, en particulier lorsque celui-ci est réalisé sur des eaux côtières troubles et de l’eau douce.

Combinée au réacteur, la conception efficace du panier-filtre permet un traitement à plein débit of  de l’eau douce ou saumâtre et de l’eau de mer avec une transmission des UV ne dépassant pas 42 %

PureBallast 3 Compact Flex

Le système PureBallast 3 Compact Flex est la réponse aux problèmes d’espace et de flexibilité. Idéal pour la plupart des navires, il est livré en pièces détachées pour une installation intégrale en toute liberté.

Disponible pour des débits allant de 32 à 1 000 m3/h, PureBallast 3 Compact Flex est livré sous forme de composants mobiles pour une installation facile et peu encombrante. Grâce à sa conception compacte et à son extrême flexibilité, il apporte une réponse aux problèmes d'installation, en particulier en cas de remises à niveau et autres situations où l'espace est essentiel.

Il s'agit d'un système en ligne dans lequel les principaux composants (filtre et réacteur) sont intégrés à la tuyauterie des eaux de ballast. Des contacts plug-and-play simples réduisent les délais et les coûts d'ingénierie et d'installation, faisant de PureBallast 3 Compact Flex la solution idéale pour la plupart des projets.

Composants du système de traitement (en ligne)

  • Filtre
  • Réacteur UV

Composants d'appui (placés de manière flexible)

  • Armoire électrique
  • Armoire d'alimentation des lampes (1 ou 2) pour des débits > 300 m3/h
  • Unité compacte de nettoyage en place (NEP)

Une large gamme d’équipements auxiliaires est disponible pour permettre l’intégration sur tout navire, y compris les pompes de rinçage, les débitmètres, les points d’échantillonnage et les ensembles de vannes.

Le système PureBallast 3 Compact Flex est disponible avec les homologations de l’OMI et des autorités de surveillance côtière américaines (USCG).

PureBallast System small

compact system white

PureBallast 3 Compact

PureBallast 3 Compact est une solution pratique pour les petits débits d’eau de ballast. Il intègre le système dans un module plug-and-play avec une empreinte au sol minimale.

Solutions montées sur skid

L’Alfa Laval PureBallast 3 Compact peut être livré en tant que module monté sur skid, ce qui le rend non seulement compact, mais également facile à installer grâce à une tuyauterie réduite au minimum. Le skid est avec une empreinte au sol minimale et est connecté via de simples contacts plug-and-play. Pour des débits de 32 à 300 m3/H.

 Tous   les composants sont intégrés au skid, à l’exception d’une armoire électrique placée de manière flexible. Cette armoire est une combinaison de l’armoire du variateur et de l’armoire de commande de systèmes plus grands.

Les composants suivants sont intégrés au PureBallast 3 Compact monté sur skid :

  • Filtre
  • Réacteur
  • Unité compacte de nettoyage en place (NEP)
  • L’armoire électrique est placée de manière flexible à 30 m du réacteur UV

Une large gamme d’équipements auxiliaires est disponible pour permettre l’intégration sur tout navire, y compris les pompes de rinçage, les débitmètres, les points d’échantillonnage et les ensembles de vannes.


PureBallast 3 Std et Ex

Les systèmes PureBallast 3 Std gèrent efficacement les débits d'eaux de ballast importants, avec un réacteur de 1 500 m3/h permettant des configurations de système rationalisées et rentables. Pour les environnements potentiellement explosifs, ils peuvent être configurés en tant que systèmes PureBallast 3 Ex, disponibles avec des options de rouf pour les pétroliers.

Débits importants avec PureBallast 3 Std

Les systèmes PureBallast 3 Std peuvent être configurés pour des débits importants et possèdent les paramètres d’installation les plus larges [, y compris le placement libre des armoires d’alimentation des lampes dans un rayon de 150 m. Des systèmes individuels peuvent gérer des débits allant de 250 à 3 000 m3/h, avec des systèmes doubles offrant une couverture allant jusqu’à 6 000 m3/h. Étant donné que la taille du réacteur ne dépasse pas 1 500 m3/h, un ou deux réacteurs sont nécessaires, le coût et la complexité des systèmes à grand débit sont réduits au minimum.

Composants du système de traitement

  • Filtre
  • Réacteur

Composants d'appui

Les autres composants sont des systèmes de secours qui peuvent être placés en divers endroits pour obtenir une conception optimale.

  • Armoire d'alimentation des lampes
  • Unité de nettoyage en place (NEP)
  • Armoire de commande

Les mêmes Composants du système de traitement et de secours sont utilisés dans les systèmes PureBallast 3 Ex (voir ci-dessous).

Une large gamme d’équipements auxiliaires est disponible pour permettre l’intégration sur tout navire, y compris les pompes de rinçage, les débitmètres, les points d’échantillonnage et les ensembles de vannes.

system overview 3 white

Ex system image

Systèmes Ex

PureBallast 3 pour les débits importants et la conception Ex ; des configurations disponibles pour 250 à 3 000 m3/h et pour des débits encore plus importants avec plusieurs systèmes.

Sécurité avec PureBallast 3 Ex

Les systèmes PureBallast 3 Ex sont disponibles pour des débits allant de 250 à 3 000 m3/h, avec des systèmes doubles offrant une couverture allant jusqu’à 6 000 m3/h. Ils peuvent être fournis dans une gamme de configurations Ex selon les certifications ATEX et IECEx, Zone 1, IIC et T4. La conception est simplifiée par le placement flexible des armoires de commande des lampes, qui peuvent être situées en dehors de la zone dangereuse et à une distance maximale de 150 m des réacteurs qu'elles desservent.

Des fonctions de sécurité redondantes, telles que le raccordement des capteurs de température et de niveau du réacteur par l’intermédiaire de relais court-circuitant l’automate, augmentent la sécurité pendant le fonctionnement.


Rouf pour PureBallast 3 Ex

Solution Deckhouse pour les pétroliers

Beaucoup de pétroliers utilisent des pompes submersibles pour éliminer le besoin d’une salle de pompage et maximiser l’espace maximiser l’espace disponible pour le produit. Cela laisse souvent un espace interne insuffisant pour des systèmes de traitement des eaux de ballast. Pour cette raison, les systèmes PureBallast 3 Ex pré-assemblés peuvent être livrés dans un rouf standardisé, complet avec toute la tuyauterie à l’intérieur.

Les composants du système PureBallast 3 Ex liés au flux (réacteur UV, filtre et unité de NEP) sont contenus dans le rouf, tandis que l’armoire du variateur et l’armoire de commande sont installées à l’extérieur du rouf et dans la zone de sécurité du navire.

Les systèmes PureBallast 3 Std et Ex sont disponibles avec les homologations approuvée par l’OMI et les autorités de surveillance côtière américaines (USCG).

Alfa Laval PureBallast 3 Deckhouse left facing

Séquence d'opération

 Le système PureBallast 3 fonctionne en arrière plan,  à 50 % de sa puissance potentielle dans la plupart des cas dans des eaux réglementées par l’OMI. Il peut atteindre sa pleine puissance lorsque cela est nécessaire.

pureballast ballasting 960x480

Ballastage

PureBallast 3 est un système entièrement automatisé. Une fois lancé, il subit une brève séquence de démarrage.

Lorsque le ballastage commence, les eaux de ballast entrante passent d’abord par le filtre. Cette opération permet d'éliminer les organismes et les particules plus gros, améliorant la qualité de l'eau à traiter. La phase de filtration est utile lors des opérations dans les eaux troubles du littoral et en eau douce.

Après la filtration, l’eau s’écoule à travers l’étage du réacteur où elle est désinfectée par rayonnement UV avant de pénétrer dans les cuves pour eaux de ballast.

Une fois le ballastage terminé, le nettoyage du réacteur est effectué via un cycle automatique de nettoyage en place (NEP). Ce cycle est lancé immédiatement après le ballastage et doit être effectué dans les 30 heures. L’étage du réacteur est rincé à l’eau douce au début du cycle NEP et remplie d’eau douce à la fin du cycle.

L'étage du filtre est également rempli d'eau fraîche une fois le ballastage terminé



Déballastage

Le processus de déballastage est essentiellement le même que celui de ballastage. Cependant, la phase de filtrage est ignorée pendant le déballastage car l’eau a déjà été filtrée.

Après avoir quitté les cuves d'eau de ballast, les eaux de ballast sortantes traversent l'étape du réacteur afin d'éliminer toute repousse de micro-organismes pouvant s'être produite en transit. Désinfectées conformément aux limites établies, elle sont déversées dans les eaux réceptrices du site de déballastage.

La même séquence de démarrage et d’arrêt, y compris du NEP, est utilisée pendant le ballastage et le déballastage.

pureballast deballasting 960x480

Documentation

Une documentation complète sur PureBallast 3 est disponible pour faciliter l’évaluation, la conception, l’installation et le fonctionnement du système.

À l'intention des installateurs

La documentation PureBallast 3 destinée aux chantiers navals et autres installateurs comprend :

  • une partie spécifique aux problèmes d'installation, y compris les « meilleures pratiques » ;
  • une partie avec des informations plus complètes pour une référence continue ;
  • des dessins et modèles 3D pour une intégration facile dans le processus de conception.

L'assistance directe d'Alfa Laval est également disponible pour faciliter la conception et la planification, ainsi que pour les processus d’installation et de mise en service.

Pour obtenir la documentation sur la conception et d'installation ou davantage d'informations, veuillez contacter Alfa Laval.
