Rotacheck

Le capteur intelligent Rotacheck contrôle le bon fonctionnement de la tête de jet rotatif Toftejorg pendant le processus de nettoyage en place des cuves. Eprouvé et fiable, Rotacheck augmente la qualité de l'hygiène des cuves.

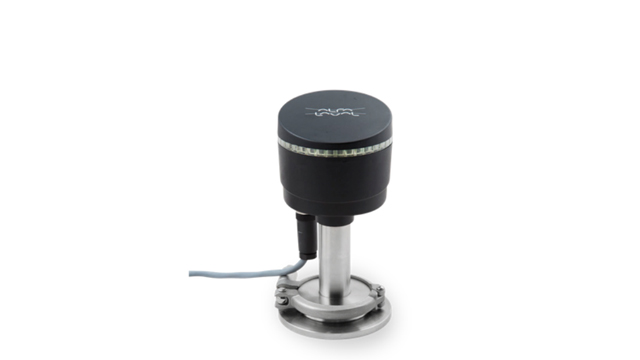

rotacheck front 640x360

Surveillance de l'état de la tête rotative à jet Toftejorg pendant la NEP

  • Nettoyage sûr, hygiénique et validé des cuves
  • Surveillance facile du fonctionnement de la tête rotative à jet
  • Installation et maintenance faciles
  • Conforme aux normes 3-A et conçu conformément aux directives hygiéniques EHEDG

Le capteur Rotacheck d'Alfa Laval est conçu pour répondre aux exigences de validation du nettoyage des cuves dans les applications hygiéniques des industries laitière, alimentaire, des boissons, brassicole et pharmaceutique.

Rotacheck détecte les écarts avec la rotation prévue ou avec le schéma d'impact d'origine des têtes de nettoyage rotatives. A chaque anomalie, un signal d'erreur est envoyé automatiquement permettant au système de contrôle et à l'opérateur de prendre les mesures correctives nécessaires et rétablir un fonctionnement optimal.

Conçus pour être utilisés dans tous les types de cuves hygiéniques, les modèles Rotacheck Basic et Rotacheck Plus sont homologués 3-A et répondent à la norme EHEDG (European Hygienic Engineering & Design Group).

Rotacheck peut être utilisé avec de l'eau purifiée (PW) et de l'eau pour injection (WFI), ainsi que dans des systèmes soumis à une pression pouvant atteindre 0,3 bar pendant le nettoyage en place (CIP).

Les deux modèles sont homologués pour une utilisation dans des environnements potentiellement explosifs en zone 0/20 dans la zone en contact avec le produit et en zone 2/22 dans la zone sans contact avec le produit.



Vérification de la rotation des têtes à jet rotatif

L'Alfa LavalRotacheck est un capteur intelligent qui valide la rotation des têtes à jet rotatif Toftejorg pendant le nettoyage des cuves. Conçu pour être utilisé dans tous les types de cuves hygiéniques, il est homologué pour porter le symbole 3-A et le symbole European Hygienic Engineering & Design Group (EHEDG).

Il est disponible en deux versions, Rotacheck Basic et Rotacheck+, toutes deux homologuées pour une utilisation dans des environnements potentiellement explosifs en zone 0/20 dans la zone en contact avec le produit et en zone 2/22 dans la zone sans contact avec le produit.

Nettoyage des cuves sûr, hygiénique et validé

Le Rotacheck d'Alfa Laval est basé sur une technologie et une conception mécanique brevetées. Il est équipé d'un capteur spécial qui enregistre, surveille et évalue avec précision la rotation et l'impact de la tête à jet rotatif. Dès qu'un écart par rapport à la rotation ou au schéma d'impact d'origine est détecté, il envoie automatiquement un signal d'erreur, permettant au système de contrôle et à l'opérateur de prendre les mesures nécessaires pour rétablir un fonctionnement optimal.

Le système Rotacheck peut également être utilisé avec de l'eau purifiée (PW) et de l'eau pour injection (WFI), ainsi que dans des systèmes sous pression pendant le CIP.

Surveillance facile de la tête rotative

Avec Alfa Laval Rotacheck, les opérateurs et le personnel de maintenance de l'usine peuvent facilement surveiller et vérifier le bon fonctionnement de la tête à jet rotatif ainsi que la sécurité et l'efficacité des opérations de nettoyage des cuves. Un voyant lumineux intégré au boîtier de terrain indique l'état de la tête à jet rotatif. Les sorties numériques permettent une connexion aisée à n'importe quel système de contrôle ou PLC, assurant ainsi une surveillance en ligne sécurisée des opérations de nettoyage des cuves dans l'usine à tout moment.

Nettoyage des cuves véritablement hygiénique

Le système Rotacheck utilise le raccord hygiénique Alfa Laval, qui minimise l'accumulation de micro-organismes et garantit un raccordement entièrement rinçable. Approuvé par l'EHEDG et autorisé à porter le symbole 3-A, le raccord HTC est l'un des nouveaux raccords hygiéniques d'Alfa Laval.

Vérification du nettoyage des réservoirs à tête rotative

Le système Alfa Laval Rotacheck pour la vérification et la validation du nettoyage des réservoirs à tête rotative est disponible en deux versions :

  • Rotacheck+, un système avancé avec une fonction intégrée pour la validation de la tête rotative.
  • Rotacheck Basic, un système standard adapté à la validation de la rotation de la tête rotative et à la mise à niveau des systèmes Rotacheck déjà installés.

Avantages

  • Nettoyage des cuves sûr, hygiénique et validé
  • Surveillance facile des têtes à jet rotatives
  • Capteur intelligent



Fonctionnement

Construction

Le système de contrôle et de validation Alfa Laval Rotacheck pour les machines de nettoyage de réservoirs se compose d'une unité de capteur avec couvercle supérieur, joints toriques et câble électrique et/ou connecteur. L'unité de capteur est équipée d'un dispositif de détection situé à l'intérieur du réservoir de traitement et est connectée à une carte de capteur qui traite et transmet le signal au PLC.

Fonctionnement

Le système Alfa Laval Rotacheck est disponible en deux versions avec sortie capteur numérique via une interface PNP vers et depuis un PLC.

Rotacheck+

Ce système innovant et avancé dispose de fonctions intégrées uniques d'apprentissage et de surveillance pour vérifier la rotation correcte de la tête à jet rotatif.

Lorsque la tête à jet rotatif effectue le premier cycle CIP (nettoyage en place), le capteur enregistre les données de temps et de pression du processus de nettoyage et les stocke comme données de référence. Les données de référence représentent un modèle unique pour un processus de nettoyage spécifique en termes d'intensité du jet d'eau sur la paroi du réservoir (impacts) et du temps entre les impacts du jet d'eau.

Au cours des cycles CIP suivants, le processeur de la carte du capteur compare les valeurs réelles aux valeurs de référence stockées numériquement et alerte l'opérateur en cas d'écart par rapport aux valeurs de référence.

L'état de fonctionnement de la tête à jet rotatif est indiqué par une sortie PLC numérique ainsi que par un voyant lumineux. Le retour d'information du système comprend 3 sorties différentes :

  • Rotation OK : Lorsque le fonctionnement de la tête rotative correspond aux valeurs enregistrées lors du cycle CIP initial, ce qui confirme la rotation correcte de la tête rotative. .
  • Alarme : Lorsque la rotation de la tête rotative est supérieure ou inférieure aux valeurs de référence acceptables enregistrées lors du cycle CIP initial.
  • Inactif : Lorsque la tête rotative n'est pas utilisée et qu'aucun nettoyage n'est effectué

Rotacheck Basic

Ce système standard convient pour valider la rotation de la tête à jet rotatif. Idéal pour la mise à niveau des systèmes Rotacheck déjà installés, Rotacheck Basic enregistre le moment où la tête du capteur est frappée par le jet de nettoyage.

  • Impact : moment où le jet d'eau frappe la tête du capteur.
  • Alarme : en cas de défaillance de l'unité ou d'impact constant (erreur du dispositif de nettoyage).
  • Inactif : lorsque la tête à jet rotatif n'est pas utilisée et qu'aucun nettoyage n'est effectué.

Options

  • Bague de serrage
  • Connecteur M12
  • Raccord hygiénique pour réservoir HTC
  • Raccord hygiénique pour réservoir HTC (version Q-doc)
  • Capuchon aveugle avec joint torique
  • apuchon aveugle avec joint torique (version Q-doc)
