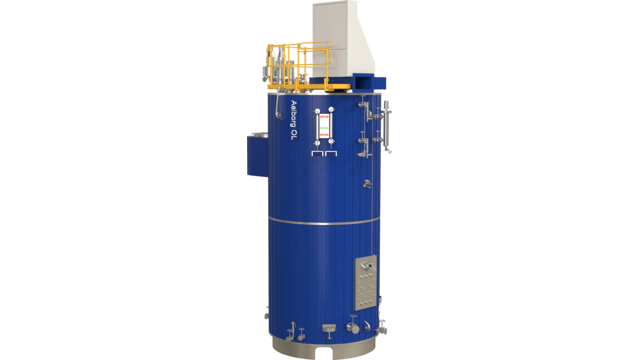

Aalborg OL

La chaudière marine fioul ou dual-fuel Aalborg OL propose la plus forte capacité de production de vapeur de la gamme avec 46.6 MW. Grâce au système de régulation sur base automate et à un brûleur de dernière génération, la combustion est complètement optimisée.

Aalborg OL大容量燃油蒸汽锅炉

Anciennement MISSION OL, la chaudière cylindrique verticale à deux tambours Aalborg OL est destinée à la production de vapeur ou d'eau chaude sur les navires.

Alimentée au fioul ou au gaz, elle est également compatible avec le méthanol et les biocarburants.

Construit avec des parois en membrane, son four ne contient que peu de matériaux réfractaires, et est façonné de manière à offrir des conditions de combustion optimales.

Caractéristiques et avantages de la chaudière Aalborg OL

  • Chaudière cylindrique à tubes d’eau avec double tambour
  • Module standard préassemblé
  • Système de contrôle innovant basé sur un automate programmable (PLC)
  • Conception compacte à combustion par le haut
  • Conception avec paroi à membrane
  • Acier au carbone aux propriétés thermiques élevées
  • Brûleur à pulvérisation de vapeur intégré
  • Le réfractaire est réduit à une couche protectrice au fond du four

Production de vapeur et d’eau chaude : caractéristiques

  • Amplitude de puissance : 1.7 – 46.6 MW
  • Pression de conception : 9 ou 18 bar(g)
  • Capacité : 12,500–55,000 kg/h
  • Brûleur recommandé : Alfa Laval Aalborg KBSD pressure-atomizing burner

Types de navires

La chaudière Aalborg OL est conçue pour alimenter les navires marchands :

  • VLCC tanker
  • Navires Suezmax
  • Navires Aframax
  • Navires Panamax
  • Plateformes pétrolières (FPS)

Fonctionnement

Chaudière cylindrique verticale à deux tambours, l’Aalborg OL est alimentée par le haut disponible en deux versions, selon la pression de conception souhaitée.

Des tubes droits relient directement les tambours d’eau et de vapeur, ce qui garantit une circulation sûre et sans risque de surchauffe ou d’endommagement des tubes.

Le four est construit avec des parois en membrane. Constituées de panneaux polygonaux étanches, elles le rendent résistant aux pulsations de gaz. Contenant peu de matériaux réfractaires, le four est également façonné de manière à offrir des conditions de combustion optimales. La zone de convection est quant à elle constituée de tubes droits à coefficient de transfert de chaleur élevée, qui limitent les pertes de charge grâce à leurs broches coudées.

Brûleur à vapeur Alfa Laval Aalborg KBSD

Livré prémonté, le brûleur à vapeur Aalborg KBSD est conçu pour être utilisé sur nos chaudières à brûleurs placés en haut.

Une boîte à air dynamique assure une faible perte de pression et une combustion stable à faible charge. Toutes les fixations du brûleur sont conçues pour faciliter son installation et son entretien.

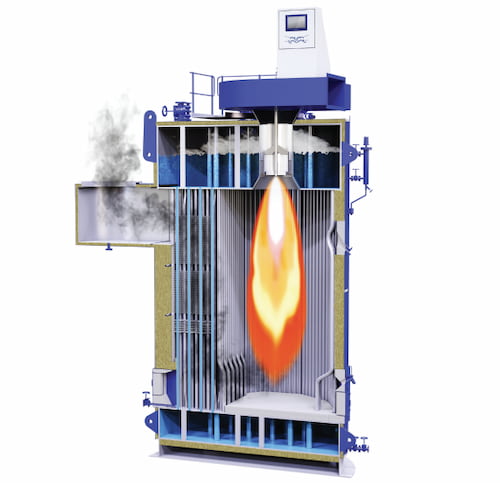

Vue en coupe de la chaudière marine cylindrique verticale à deux tambours Aalborg OL



Options efficacité énergétique

Deux options sont proposées afin d'assurer une efficacité énergétique de chaudière boostée jusqu’à 90%, et également réduire vos coûts d’opération.



Jusqu’à 4% de rendement supplémentaire grâce à l’extension de surface d’échange

Avec un investissement et un encombrement minimal, l’augmentation de la surface d’échange permet de générer une même quantité de vapeur, avec moins de combustible.

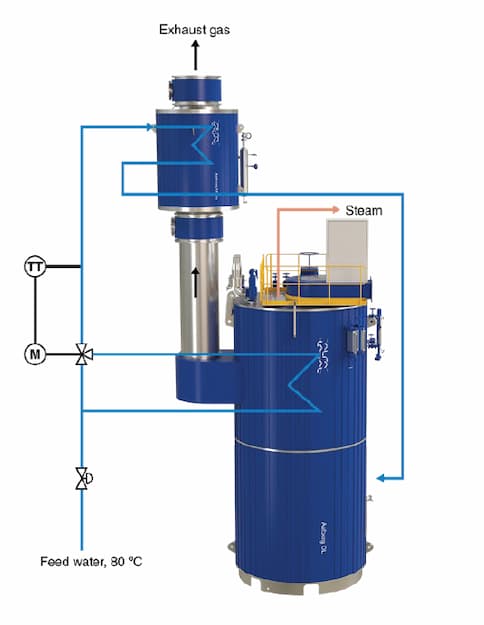

Jusqu’à 10% de rendement supplémentaire avec l’Aalborg Micro

En ré-utilisant les gaz d’échappement chauds de l’Aalborg OL, la chaudière Micro agit en mode préchauffeur d’eau pour offrir jusqu’à 10% de rendement supplémentaire.

Solutions d'optimisation des performances chaudiere Aalborg OL

Aalborg OL est conçue pour les industries

Chaudière pour les navires marchands

Marine

Conformité, efficacité, cycles de vie optimisés, empreinte environnementale réduite :

Alfa Lava équipe l'industrie maritime.

Chaudière pour plateforme pétrolière

Pétrole et gaz

Alfa Laval accompagne les acteurs du secteur du pétrole et du gaz avec ses technologies de haute performance.
