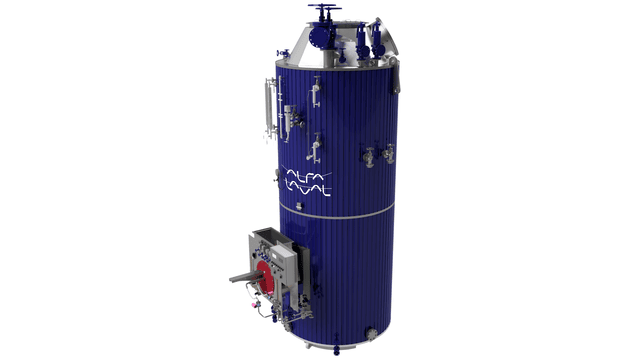

Aalborg OM-TCi
Aalborg OM-TCi est une chaudière marine autonettoyante verticale cylindrique à vapeur ou à eau chaude. Elle offre un rendement thermique élevé dans une plage de capacité MOYENNE entre 8 000 et 20 000 kg/h. La chaudière peut être alimentée au gaz mais aussi avec des carburants de synthèse, notamment au méthanol et aux biocarburants. La chaudière peut être équipée en option d'un système de production de vapeur.
Rendement thermique élevé compris entre 89 et 92 % avec une faible consommation de combustible en standard
- Le rendement thermique peut être encore amélioré jusqu'à 93-96 % (LHV) en ajoutant un économiseur externe
- La chaudière standard peut fonctionner au gaz et avec divers combustibles, tels que le méthanol et les biocarburants.
- Option pour la production électrique de vapeur à partir d'une alimentation à quai et d'électricité propre
- Conception éprouvée, prête à installer, facile à utiliser et à nettoyer
La chaudière à vapeur à combustion OM-TCi d'Aalborg a été développée sur la base de notre technologie éprouvée et de notre longue expérience. La conception thermique améliorée, avec une teneur en oxygène des gaz de combustion optimisée, garantit un rendement total de 89 à 92 % en fonction des conditions de charge de la chaudière, soit en moyenne 6 % de plus que les chaudières classiques de cette gamme de puissance.
Cela se traduit par une consommation de combustible réduite et des niveaux d'émissions de CO2 et de NOx plus faibles. À titre d'exemple, pour une chaudière de 16 000 kg/h fonctionnant 5 000 heures à 75 % de charge chaque année, cela représente une économie annuelle d'environ 170 000 dollars US sur le coût du combustible (au prix de 650 dollars US/tonne).
Le rendement thermique et les économies peuvent être encore améliorés en utilisant Aalborg Micro comme économiseur de gaz d'échappement externe, ce qui réduit l'utilisation de la chaudière marine à combustion en récupérant l'énergie thermique qui serait autrement perdue dans les gaz d'échappement du moteur.
Fonctionnement
Furnace
Aalborg OM-TCi consists of a large furnace with gas-tight membrane walls. A sufficient number of downcomers ensures safe natural circulation, and adequate furnace dimensioning guarantees good combustion and low emission, moderate loading and low material stresses.
Convection part
A cylindrical shell surrounds the smoke tubes and the water/steam space. These smoke tubes have enhanced heat transfer features guaranteeing low exhaust gas temperature and thus high efficiency.
Burner & Control System
The boiler will be delivered with a multi-fuel burner, which is designed to automatically modulate according to the system’s heat demand. The burner is designed for a high turndown ratio with complete combustion at low oxygen levels. To ensure optimal combustion, pressurized air or steam is used as an atomizing media. The burner adjusts automatically, but the operator can switch to manual control if needed. The burner system allows the use of various alternative fuels, as well as the combustion of boil-off gas from gaseous fuels (GCU functionality, gas combustion unit).
The burner and the boiler are controlled by a specifically designed and standardized control system, which is included in the delivery. This system consists of all the required components for the heat recovery system according to Alfa Laval standards, including the main control with HMI-panel located in each engine room. The control system enables connectivity and intelligent data collection, and it has the capacity for remote
support. In systems with two engine rooms, each has its own control system, but they communicate and work seamlessly together, enabling flexible operating modes.
Design data
· Thermal output: up to 14 MW
· Steam capacity: 8,000 - 20,000 kg/h
· Design pressure: 10 bar(g)
Caractéristiques et avantages
- Chaudière marine cylindrique verticale
- Rendement thermique élevé de 89 à 92 % dès la conception standard
- Système de commande sur mesure basé sur un PLC avec IHM à écran tactile
- Prête à installer
- Conçue pour fonctionner avec un brûleur à coupelle rotative ou un brûleur à atomisation de vapeur
Données de conception
- Puissance thermique : jusqu'à 14 MW
- Capacité de vapeur : 8 000 - 20 000 kg/h
- Pression nominale : 10 bar(g)
Types de navires
- Navire de croisière
- Pétrolier VLCC
- Pétrolier Suezmax
- Pétrolier Aframax
- Pétrolier Panamax
- Unité FPS
