Alfa Laval - Aalborg Micro

Aalborg Micro

L’échangeur thermique compact pour gaz d’échappement Alfa Laval Micro a été spécialement conçu pour récupérer la chaleur résiduelle des turbines à gaz et des petits moteurs, ainsi que des gaz de combustion des procédés propres. Alfa Laval vous aide à accroître votre efficacité énergétique et optimiser la durabilité de vos équipements, notamment en récupération de chaleur fatale pour les applications marines.

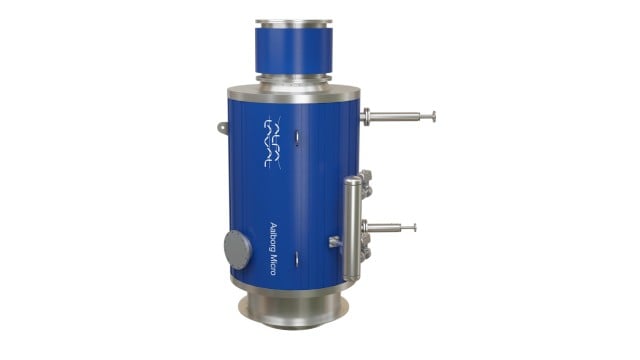

Aalborg Micro for marine 640x360

Utilisez la chaleur résiduelle de votre moteur et économisez du carburant

  • Délai d'amortissement court grâce à des économies de carburant pouvant atteindre 25 %
  • Compact et idéal pour une mise à niveau rapide de vos équipements
  • Nettoyage possible en cours de process, pendant le fonctionnement du moteur ou de la turbine
  • Volume de fluide et inertie faibles contribuant à une disponibilité élevée
  • Solution écologique au regard de la réglementation

Quelle que soit l’activité, il est presque toujours possible de réduire encore la consommation d’énergie et les coûts associés. Le secret tient à la récupération de l’énergie perdue sous forme de chaleur résiduelle de gaz d'échappement ; pionnière dans ce domaine, Alfa Laval possède la technologie et l'expertise pour contribuer à améliorer votre efficacité énergétique.

Lorsque les gaz d'échappement passent sur la surface chauffante de l'Aalborg Micro, l'énergie thermique perdue contenue dans le gaz est absorbée pour produire de l'eau chaude ou de la vapeur, pour des économies à tous les niveaux.

.

Application

Aalborg Micro peut fonctionner avec différents fluides, notamment l'eau, la vapeur, le triéthylène glycol (TEG), l'huile thermique (TFO) et les carburants marins. Les échangeurs thermiques Alfa Laval Micro sont utilisés pour diverses applications dans des domaines d'activité très variés.

Conception

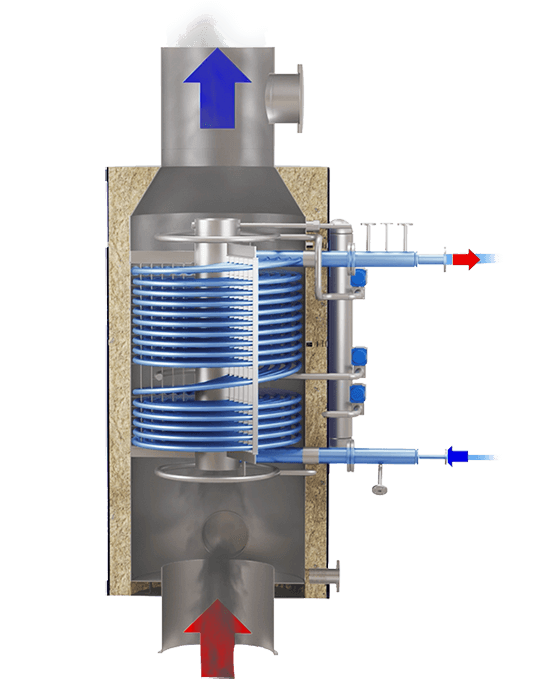

Aalborg Micro est fabriqué selon une conception durable, disposant d'une surface chauffante constituée de nombreux tubes coaxiaux disposés dans l’enveloppe extérieure cylindrique. La chaudière peut être montée verticalement ou horizontalement . Sont ainsi assurés un fonctionnement durable et sans faille ainsi qu’une puissance d’environ 250 à 5 000 kW.

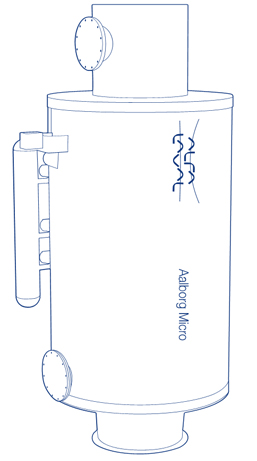

Données techniques

Puissance : 250 – 5 000 kW
Poids : (isolation comprise) 400 – 3 900 kg
Diamètre (isolation comprise) : 950 –  1 870 mm
Hauteur (isolation comprise) : 1700 – 2 800 mm

Gaz d’échappement

Température d’entrée maximale : 600 °C (à sec 530 °C)
Température de sortie minimale : en fonction de l’alimentation du moteur et de la composition du gaz d'échappement
Perte de pression : en fonction des besoins du client
Pression maximum: 39 bar(g)

Géométrie

Raccord entrée du fluide / sortie du fluide : DN100
Raccord collecteur d'admission / sortie d’échappement : DN450 à DN1000
Isolation : 150 mm



Sources de fluides

Eau chaude
Chauffage urbain, CVC, applications de procédé, ORC (électricité), etc.
TEG
Chauffage urbain, CVC, applications de procédé, ORC (électricité), etc.
Huile thermique
Chauffage
Vapeur
Applications de procédé, turbines à vapeur (électricité), vapeur de service

Fonctionnement

.

Un retour sur investissement de 1 à 2 ans

Grâce à son concept innovant, Aalborg Micro agrandit la surface d'échange thermique de la chaudière tout en réduisant son emprise au sol. Ses performances génèrent des bénéfices qui représentent de réelles économies liées au fonctionnement du navire.

.

Références en énergie

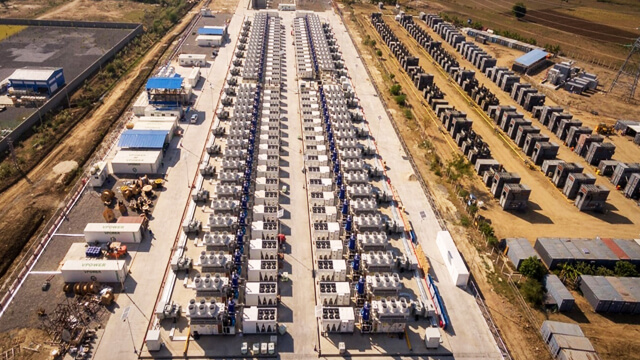

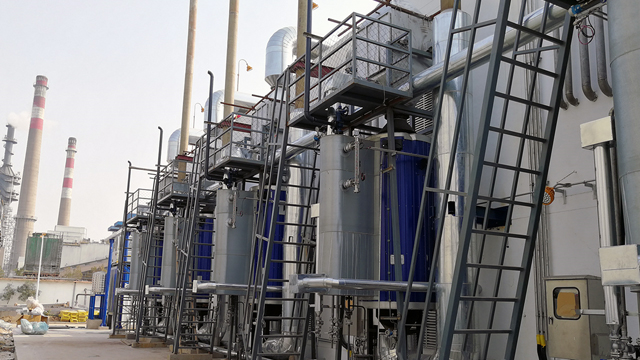

Production d'électricité en Chine

70 x Micro 319 Alfa Laval sur des moteurs à essence pour produire de l'eau chaude.

Power generation in China 2

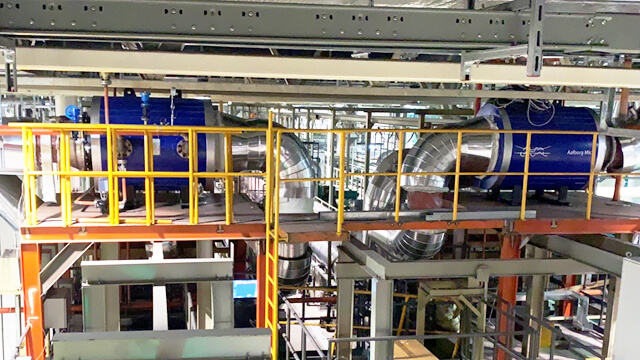

Gaz de combustion de processus en Chine

3 x Micro 406 Alfa Laval et 2 x Micro 410 Alfa Laval utilisés pour récupérer la chaleur d'un fourneau de fusion de l'aluminium afin de produire de l'eau chaude.

Process flue gas in China

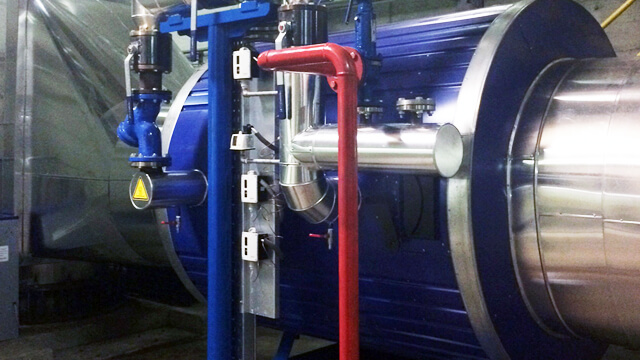

Processus industriels en Italie

Micro 814 Alfa Laval pour application d'eau chaude sur moteur à essence.

Industrial process in Italy

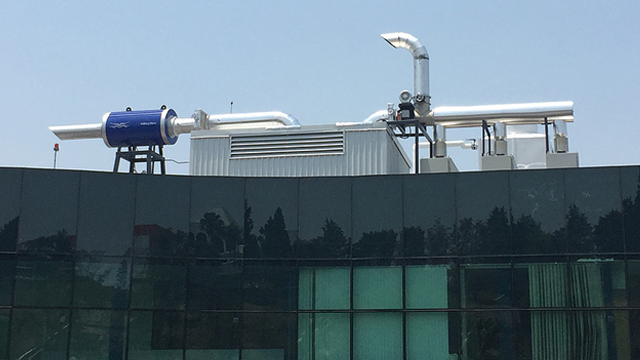

Industrie hôtelière au Mexique

Micro 210 Alfa Laval pour application d'eau chaude sur moteur à essence.

Hotel Industry in Mexico

Micro 210 Alfa Laval pour application d'eau chaude sur moteur à essence.

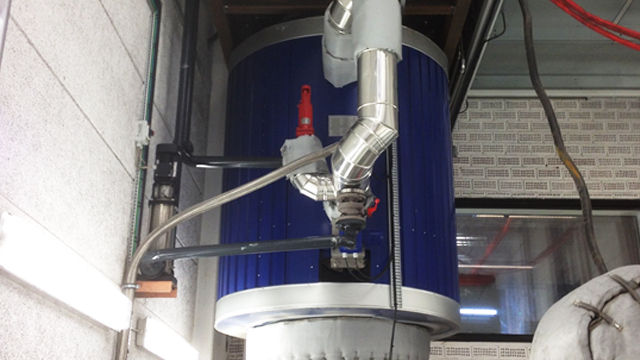

Micro 714 Alfa Laval pour application d'eau chaude sur moteurs multi-carburants.

District heating in Denmark

Production d'électricité en Chine

11 x Micro 422 Alfa Laval avec cyclone pour la production de vapeur.

Power generation in China

Récupération de la chaleur fatale pour les applications marines

Seule une partie de l'énergie du carburant libérée par les moteurs marins est effectivement utilisée pour la propulsion. Une grande partie s'échappe sous forme de chaleur : c'est la chaleur fatale. Alfa Laval vous aide à en récupérer le plus possible.

Grâce à son concept innovant, Aalborg Micro agrandit la surface d'échange thermique de la chaudière tout en réduisant son emprise au sol. Ses performances génèrent des bénéfices qui représentent de réelles économies liées au fonctionnement du navire.

.







Aalborg Micro marine how it works.png

Répondre aux besoins de vapeur

La vapeur produite avec l'Aalborg Micro peut répondre en partie ou en totalité aux besoins de vapeur dans le port. Pour les navires dont les moteurs principaux à longue course produisent des gaz d'échappement plus froids, il peut fournir un supplément de vapeur nécessaire pendant un voyage.

La chaleur des gaz d'échappement du moteur est transférée vers le côté eau par convection. Le mélange vapeur/eau généré est ensuite évacué dans l'espace vapeur de la ou des chaudières au fioul, où les particules d'eau plus lourdes se séparent de la vapeur.

Exemples de configuration

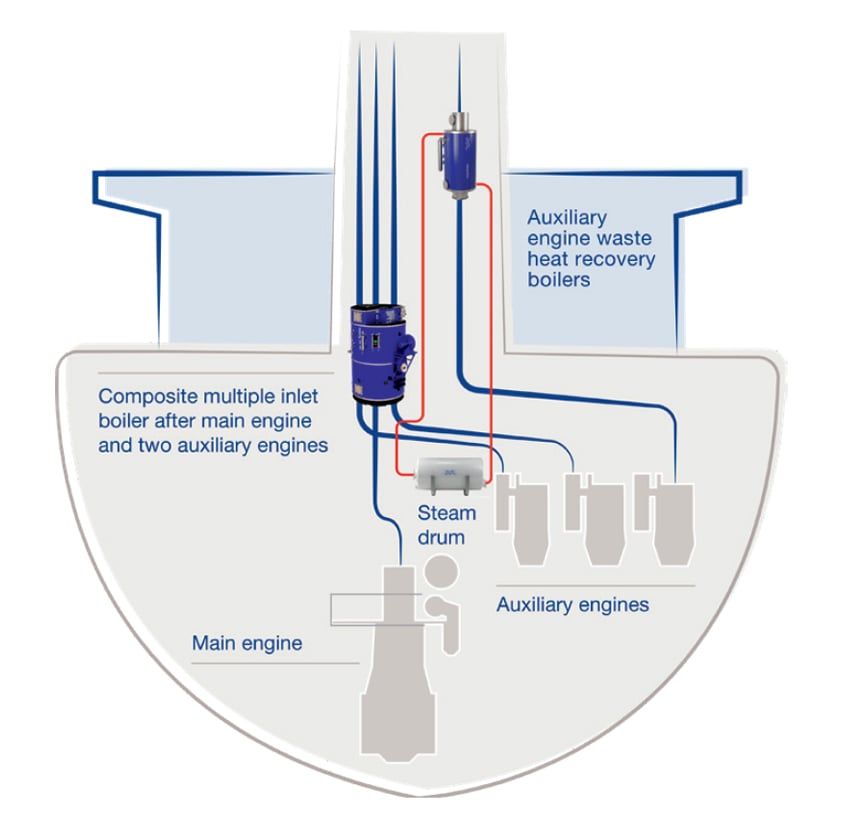

Optimisation de la centrale à vapeur grâce aux moteurs auxiliaires

Config 1.jpg

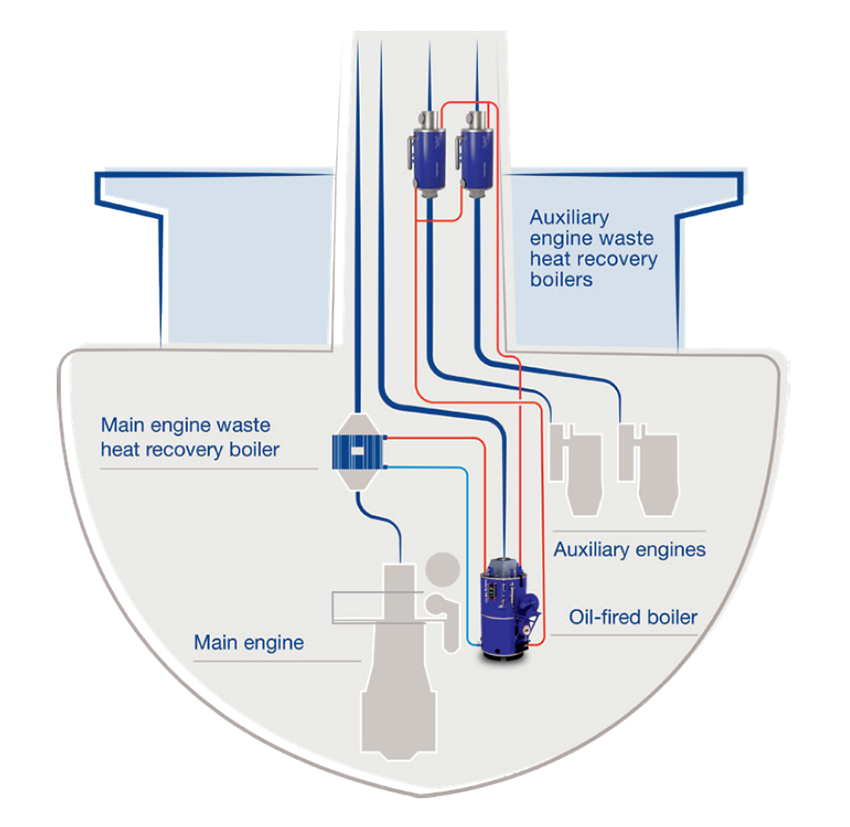

Economiseur pour la chaudière au fioul



Config 2.jpg

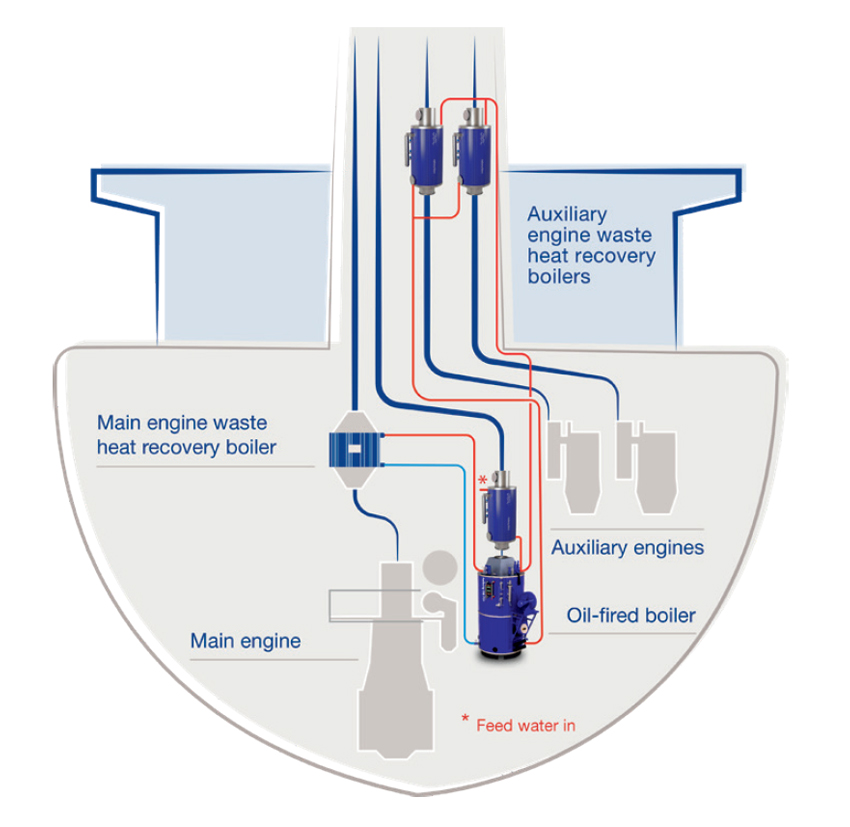

Redondance totale pour la centrale à vapeur existante

Config 3.jpg
