Hybloc - Échangeur thermique pour le refroidissement de l'hydrogène

La nouvelle gamme d'échangeurs thermiques HyBloc à circuit imprimé (PCHE) d'Alfa Laval est conçue pour être utilisée comme pré-refroidisseur dans les stations de ravitaillement en hydrogène. La nouvelle gamme HyBloc permet une recharge ultra-rapide des véhicules en station. Ultra compact, il nécessite un encombrement réduit. Les pré-refroidisseurs HyBloc supportent des pressions allant jusqu'à 1 250 bars et sont disponibles en 4 tailles différentes.

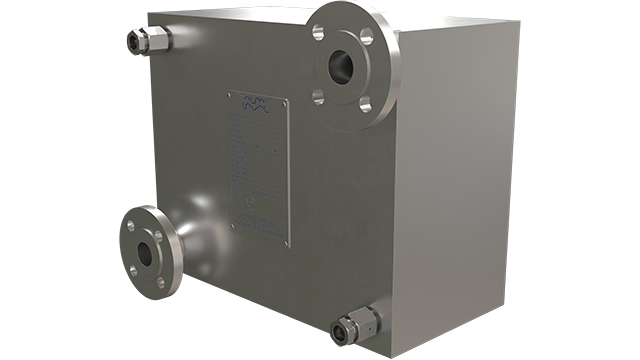

HyBloc heat exchanger

Pré-refroidissement d'hydrogène

  • Aucun temps d'attente entre les ravitaillements grâce à des boucles de réfrigération continue
  • Pressions très élevées, permettant des temps de remplissage minimaux
  • Conception ultra-compacte et packageable avec un encombrement minimal
  • Technologie sûre et éprouvée
  • Fournisseur de premier plan avec une capacité de production élevée et un soutien applicatif

Découvrez en vidéo comment HyBloc peut vous aider à prendre la tête du ravitaillement en hydrogène.

Recharge d'hydrogène compacte

Les échangeurs HyBloc™ d'Alfa Laval sont 85% plus compacts qu'un échangeur de chaleur habituel "shell-and-coil" ou tubulaire.

Cette compacité permet une plus grande flexibilité lors de la conception de la station de ravitaillement, où l'unité est facilement intégrée, par exemple dans le boîtier du distributeur. Contrairement à d'autres technologies d'échangeurs de chaleur, il n'est pas nécessaire d'installer HyBloc™ sous terre, ce qui réduit les travaux de génie civil.

La nouvelle gamme fait appel à la technologie des circuits imprimés, ou PCHE (Printed Circuit Heat Exchangers) correspond au soudage par diffusion. Résistant à des pressions allant jusqu'à 1 250 bar, un échangeur HyBloc™ vous permet de concevoir vos systèmes pour un fonctionnement à 350 bar (H35), 700 bar (H70) ou plus. Les capacités haute pression d'une unité HyBloc™ garantissent des temps de remplissage courts et anticipent d'éventuelles nouvelles normes avec des pressions plus élevées.

La gamme HyBloc™ comprend 4 modèles offrant des solutions pour tous les besoins de capacité. Nous vous aidons à sélectionner le modèle idéal en fonction de votre fluide de refroidissement, de vos besoins en capacité, etc. afin de maximiser les performances.

man truck hydrogen refuelling station HyBloc

Une gestion de l'hydrogène sûre avec HyBloc



L'hydrogène est un gaz hautement explosif lorsqu'il est mélangé à l'air, ce qui signifie que des mesures de sécurité rigoureuses doivent être prises lors de sa manipulation.

La sécurité des échangeurs à circuit imprimé d'Alfa Laval a été largement prouvée dans plusieurs applications de ravitaillement exigeantes depuis plus de 15 ans, telles que l'alimentation en gaz combustible pour les grands navires, ou encore les systèmes terrestres d'alimentation en gaz naturel pour les applications industrielles et domestiques.

HyBloc™ est conçu par soudage par diffusion des plaques de transfert de chaleur. Au cours de ce processus, les structures granulaires des plaques fusionnent, formant un bloc solide capable de résister à de très hautes pressions. Ainsi, les pressions élevées sont gérées de manière égale du côté chaud et du côté froid, et les raccords de décharge ne sont donc pas nécessaires.

En savoir plus sur le soudage par diffusion

Une approche révolutionnaire de la recharge en hydrogène

Hydrogen moleculesÉnergie propre

Selon les prévisions, l'hydrogène vert pourrait représenter jusqu'à 24 % du marché de l'énergie d'ici à 2050. La demande va donc continuer à croître à un rythme rapide.

Alfa Laval PCHE with PowerDensePowerDense

Design compact et pressions extrêmes

Un design métallique avec la plus petite empreinte possible pourtant capable de gérer des pressions d'hydrogène jusqu'à 1250 bar !

Alfa Laval PCHE with ReFuel+ReFuel+

Débit élevé pour une meilleure rentabilité

Une faible masse thermique dans une solution très réactive et compacte permet d'augmenter la capacité, de réduire le temps d'attente entre les véhicules, et d'augmenter le nombre de ravitaillements quotidiens consécutifs.
