Alfa Laval - AlfaVap

AlfaVap

Les échangeurs de chaleur semi-soudés Alfa Laval AlfaVap sont des évaporateurs à film montant qui conviennent particulièrement aux fluides concentrés et visqueux. Ils sont particulièrement adaptés à des applications telles que les systèmes d’évaporation du sucre, des édulcorants, les usines de bioéthanol et l’évaporation de soude caustique. Ils conviennent également comme rebouilleur à thermosiphon. Du fait de leur compacité, ils sont idéaux pour une installation en hauteur.

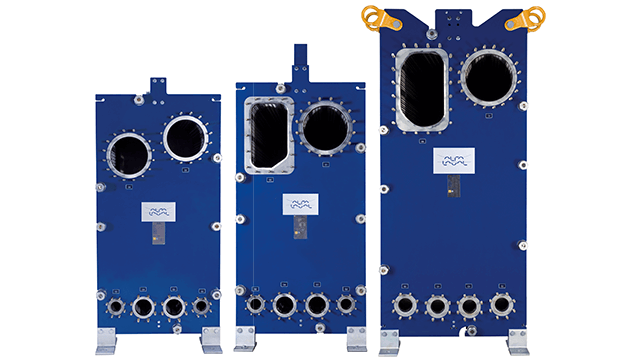

阿法拉伐AlfaVap半焊接换热器-Alfa Laval AlfaVap semi-welded heat exchanger

Une conception d'échangeur favorisant le rendement thermique

La conception unique d’Alfa Laval AlfaVap apporte un rendement thermique plus élevé que les évaporateurs tubulaires traditionnels, ce qui réduit la surface de transfert thermique nécessaire. Les échangeurs de chaleur AlfaVap sont économiques, en particulier lorsqu’il est nécessaire d’utiliser des métaux exotiques.

L'avantage des échangeurs thermiques Alfa Laval AlfaVap est qu’ils fonctionnent également quand le différentiel de température entre les fluides chaud et froid se rapproche de 2,5°C, ce qui signifie qu’une vapeur de moindre qualité et plus d’effets en série puissent être utilisés dans un système d’évaporation par comparaison aux systèmes tubulaires. Au final, cela permet d’économiser les coûts liés à la vapeur.

Un design d'échangeur compact et polyvalent

Grâce à sa compacité et sa polyvalence, l’évaporateur AlfaVap est économique et facilement installé, même à grande hauteur.

Les échangeurs de chaleur Alfa Laval AlfaVap sont facilement accessibles pour inspection et nettoyage mécanique en déposant les tirants et en faisant reculer le bâti mobile. Pour le Nettoyage En Place, la quantité de produits chimiques est réduite du fait de leur faible volume de rétention.

La conception de l’évaporateur Alfa Laval AlfaVap permet d’adapter facilement la capacité d’évaporation afin de répondre aux variations des besoins en ajoutant ou en retirant des plaques sur le bâti existant. Cela constitue un avantage certain sur les unités tubulaires dont la capacité ne peut pas être modifiée après installation.

Bien conçus, les échangeurs thermiques Alfa Laval AlfaVap sont faciles à entretenir et ont une durée de vie prolongée. Ils comportent un joint Clip-on sans colle qui assure une parfaite étanchéité et une maintenance sans problème. De plus, le galet de roulement de bâti mobile, les butées à billes des tirants, et le système d’alignement à 5 points avec supports renforcés facilitent et accélèrent l’ouverture et la fermeture de l’échangeur de chaleur sans qu’il soit nécessaire de recourir à des outils lourds ou d’endommager les plaques.

Le Service qui apporte plus de tranquilité d'esprit

Le réseau de services Alfa Laval est toujours à proximité de vos installations.

Avantages échangeur Alfa Laval AlfaVap

  • Faible volume de rétention
  • Haut rendement énergétique
  • Facilité d'installation
  • Grande facilité d'entretien
  • Accès au réseau de services mondial Alfa Laval.

Fonctionnement

La surface d’échange thermique d’un échangeur de chaleur à plaques et joints Alfa Laval comprend une série de plaques corruguées, assemblées entre le bâti fixe et le bâti mobile, ce qui maintient la pression théorique. L’étanchéité entre les plaques de l’échangeur AlfaVap alterne entre les soudures au laser et les joints. L'échangeur thermique Alfa Laval AlfaVap est personnalisé pour l’évaporation. Il comporte deux raccordements d’entrée situés en partie inférieure et au centre du bâti fixe et d’une sortie large pour la vapeur et le concentrat en partie supérieure. La vapeur chauffante se condense dans les canaux soudés et le produit évaporé passe par les canaux fermés par des canaux à joints.
