Comment fonctionne un échangeur Compabloc ?
Design unique

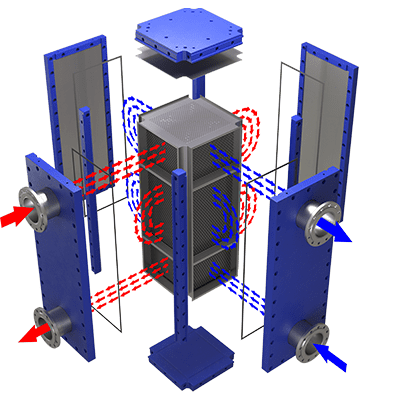

Au cœur de chaque Compabloc se trouve un ensemble de plaques d'échange thermique corruguées en acier inoxydable ou autre matériau résistant à la corrosion, soudées au laser alternativement afin de former des canaux.
Plus petite surface qu'un échangeur tubulaire
Les flux chaud et froid circulent dans des canaux différents. La configuration des plaques corruguées favorise des turbulences élevées, ce qui engendre une efficacité exceptionnelle de l'échange thermique sur une surface 50 à 80% plus petite qu'une unité tubulaire correspondante. La turbulence d'écoulement réduit également le risque d'encrassement. La conception unique des plaques du Compabloc supprime les zones mortes dans l'échangeur thermique.
Passage unique ou multi-passages
La configuration des deux débits d'un Compabloc peut être à passage unique ou à multiples passages en utilisant des pales.
Le choix du nombre de passages du côté chaud et du côté froid est indépendant, ce qui permet d'optimiser l'échange thermique même si les débits varient considérablement d'un côté à l'autre. Cette flexibilité unique signifie que le Compabloc est toujours optimisé pour répondre exactement à la fonction requise. Les pales sont conçues pour résister au vide total et peuvent être réarrangées si les conditions de conception sont modifiées.
Échangeur adapté pour le contre-courant

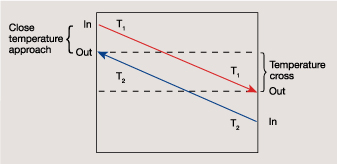

Les unités Compabloc sont dotées d'un débit à contre-courant et peuvent fonctionner avec un programme de températures (dans une seule unité), où la température approche les 3 °C, maximisant ainsi la récupération d'énergie.
La petite taille et la légèreté du Compabloc permettent de les installer n'importe où, par exemple au sommet des colonnes de distillation ou suspendu à des structures de support.
Compabloc - Condenseur à passage unique
Compabloc - Condenseur à 2 passages
Compabloc - Liquide à liquide
Compabloc - Rebouilleur
Découvrez en plus sur la technologie des échangeurs soudés Compabloc
