Échangeurs thermiques spiralés

Les échangeurs de chaleur spiralés Alfa Laval sont conçus pour les situations les plus complexes en matière d'échange thermique. Qu'il s'agisse d'encrassements fréquents en raison de fluides sales ou de limitations dues à la perte de charge et à l'espace au sol, ils constituent la solution idéale pour les applications liquide-liquide et à deux phases. Leur conception robuste, efficace et compacte permet des coûts d'installation bas et ils sont réputés pour ne jamais s'encrasser.

Welded spiral heat exchanger

Améliorer la durabilité grâce aux échangeurs de chaleur spiralés Alfa Laval

  • L'encrassement minimal dans les tâches impliquant des fluides très sales, visqueux ou particulaires assure un temps de fonctionnement optimal
  • La facilité d'ouverture rend le nettoyage rapide et simple, ce qui diminue les coûts d'entretien
  • La réduction des tuyauteries et des structures en acier se traduit par une baisse des coûts d'installation
  • Les rendements thermiques 2 à 3 fois supérieurs à ceux d'échangeurs tubulaires comparables garantissent économies d'énergie et réduction des émissions
  • Chaque unité est entièrement personnalisée, offrant le meilleur ajustement thermique pour une utilisation spécifique

Alfa Laval est le seul fournisseur sur le marché à bénéficier de plus d'un demi-siècle d'expérience dans les technologies d'échangeurs à spirales.

Aujourd'hui, nos échangeurs de chaleur spiralés sont utilisés dans des usines partout dans le monde et viennent à bout des sérieuses difficultés rencontrées dans les industries comme la pétrochimie, les raffineries, la production d'acier, la fabrication de pulpe et papiers, le traitement des minéraux (métaux et minerais), le traitement des eaux usées (municipales et industrielles), le secteur pharmaceutique, le raffinage des huiles végétales et le transport du gaz naturel.

.

Modèles

SpiralPro pour les applications liquide-liquide

Grâce à la conception SelfClean™ Alfa Laval, les échangeurs de chaleur SpiralPro figurent comme le meilleur choix pour travailler avec des liquides encrassés, des boues, des émulsions, des purins, des fibres ou des liquides chargés de particules. Comme les liquides circulent en continu dans un seul canal, la force du fluide agit contre les dépôts, les « poussant » à travers le canal vers l'autre extrémité.

La nature compacte du modèle SpiralPro permet souvent de remplacer plusieurs grands échangeurs de chaleur tubulaires par un seul échangeur SpiralPro. Il en résulte des avantages considérables au niveau de l'infrastructure, en plus de diminuer les besoins d'entretien et de nettoyage. Si l'unité doit être nettoyée, les protections peuvent être facilement ôtées pour un lavage à haute pression.

Applications

  • Liquides encrassés contenant des solides, des fibres, des liqueurs, des purins et des boues
  • Préchauffage liquide à liquide, chauffage, refroidissement, échange et récupération thermique

SpiralPro pour le chauffage à la vapeur

Alfa Laval SpiralPro

Les échangeurs de chaleur SpiralPro optimisés pour le chauffage à la vapeur de liquides très encrassés sont également disponibles. Comme toutes les unités SpiralPro, ces échangeurs sont entièrement accessibles pour un nettoyage rapide et facile à haute pression.

Le flux à contre-courant maintient également une température très proche pour une efficacité thermique maximale.

Applications

  • Liquides encrassés contenant des solides ou des fibres, des liqueurs, des purins et des boues ainsi que d'autres liquides qui nécessitent un chauffage à la vapeur

SpiralCond pour les applications de condensation et d'évaporation sous vide

Alfa Laval SpiralCond

Les échangeurs de chaleur SpiralCond proposent une solution très efficace pour les tâches complexes à deux phases, y compris la condensation et l'évaporation (rebouillage).

La conception compacte de SpiralCond et sa configuration verticale permettent d'obtenir un encombrement très réduit par rapport aux échangeurs tubulaires équivalents, tout en réduisant les structures de support et la complexité des tuyauteries.

Les unités SpiralCond présentent un flux transversal plutôt qu'un flux à contre-courant. Chaque unité est entièrement personnalisée en fonction de l'application requise, l'espacement des canaux étant ajusté pour assurer la perte de charge la plus faible possible. SpiralCond est par conséquent parfaitement adapté aux applications de condensation sous vide.

Applications

  • Gaz : vapeur pure et mélanges avec des gaz inertes
  • Vapeur/liquide : condenseurs supérieurs, condenseurs à reflux, condenseurs sous vide, condenseurs à évent, rebouilleurs avec liquides encrassés et refroidisseurs à gaz

SpiralCond en configuration à colonne empilée

Alfa Laval SpiralCond

Pour les applications de condensation et d'évaporation impliquant plusieurs fluides de refroidissement, Alfa Laval peut fournir des échangeurs de chaleur SpiralCond intégrés dans une colonne. Au même titre que le SpiralCond simple autonome, cette configuration dispose de canaux ouverts et flux croisés pour une perte de charge extrêmement faible dans les milieux sous vide.

Le rendement élevé de SpiralCond permet à la colonne d'être à la fois plus courte en hauteur et plus petite en diamètre que les solutions de colonnes traditionnelles, garantissant ainsi des économies importantes en coûts d'infrastructure et d'installation.

Applications

  • Vapeur-liquide : condenseurs supérieurs, condenseurs à reflux, condenseurs sous vide et condenseurs à évent

Rencontrez nos experts

Améliorez la durabilité grâce aux échangeurs de chaleur spiralés soudés

Expertise unique en matière de conception et de fabrication

Améliorez la durabilité de vos processus

La solution dernier cri

.

Comment fonctionne-t-il ?

Principe de fonctionnement

Alfa Laval spiral heat exchangersLes échangeurs de chaleur spiralés Alfa Laval sont des unités circulaires contenant deux canaux d'écoulement concentriques en spirale, un pour chaque liquide. Actuellement, les différents compteurs de débit de fluide sont composés de la façon suivante : un liquide entre au centre de l'unité et s'écoule vers la périphérie, un autre entre dans l'appareil à la périphérie et se déplace vers le centre. Les canaux sont courbés et disposent d'une section transversale uniforme. Il n'existe aucun risque de mélange.

Le canal de produit est normalement ouvert d'un côté et fermé de l'autre. Le canal du liquide de chauffage/refroidissement peut parfois être fermé des deux côtés, en fonction de la propreté du liquide de chauffage/refroidissement. Chaque canal dispose d'un raccordement au centre et d'un autre à la périphérie de l'échangeur thermique.

Conception

La géométrie en spirale, équipée d'un seul canal pour chaque liquide et d'une courbure constante, convient parfaitement aux fluides qui ont tendance à provoquer des encrassements. Cette conception entraîne une turbulence d'écoulement élevée et une forte contrainte de cisaillement, ce qui réduit considérablement le risque d'encrassement.

La géométrie à canal unique crée également un effet d'épuration appelé le design SelfClean™. Si un encrassement se produit dans le canal d'échange thermique, la section transversale de cette partie du canal est réduite. Cependant, comme tout le flux doit encore passer par le canal, la vitesse augmente et la force du liquide qui en résulte provoque le rinçage de toute accumulation de dépôts au fur et à mesure qu'ils se forment.

Comparez cette conception à celle des échangeurs de chaleur tubulaires où le flux pénètre dans différents tubes en parallèle. Lorsque les tubes commencent à s'encrasser, la chute de pression augmente, poussant le liquide à trouver d'autres voies d'écoulement. Il en résulte que l'encrassement et le colmatage des tubes se produisent très rapidement. Grâce aux spirales Alfa Laval, par contre, l'encrassement et le colmatage sont pour ainsi dire éliminés.

SpiralPro

SpiralCond

.

Dites adieu aux nettoyages à répétition

Mexichem, leader mondial des systèmes de canalisations en plastique et des industries chimiques et pétrochimiques, souhaitait augmenter sa capacité de production pour répondre à la demande du marché.

Happy customers at Mexichem in front of an installed Alfa Laval spiral heat exchanger

La solution dernier cri à l'encrassement

La raffinerie MIDER à Leuna en Allemagne, propriété de Total S.A., a au départ installé deux échangeurs de chaleur tubulaires pour le refroidissement des produits résiduels dans son unité de craquage catalytique de fluide.

Installed Alfa Laval welded spiral heat exchanger at Mider refinery.

L'un des plus grands producteurs de zinc au monde

« Nous utilisons ces appareils parce qu'ils sont extrêmement résistants et faciles à nettoyer et bien entendu parce que leur efficacité thermique est élevée. » - Francisco Tarmago, directeur de la technologie chez Asturiana de Zinc

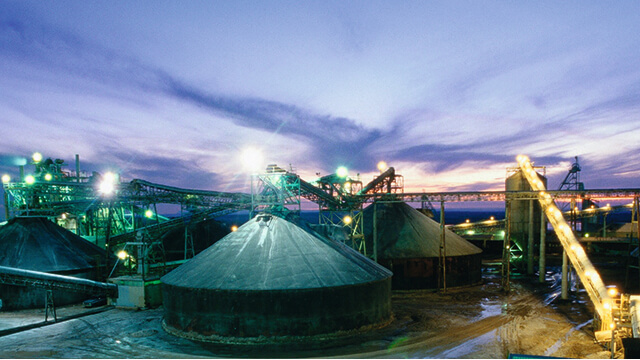

Asturiana zinc production in Spain
.

Caractéristiques uniques

Comparés à d'autres échangeurs de chaleur utilisés pour des applications similaires, les modèles en spirale Alfa Laval proposent un encombrement au sol plus compact et une meilleure efficacité thermique.
Ils comportent également des caractéristiques uniques qui garantissent les performances les plus fiables du marché :

Alfa Laval welded spirals with SelfClean
SelfClean™

Nettoyage supérieur et performance prolongée

Un seul canal pour chaque liquide assure un auto-nettoyage fiable de l'unité.

En savoir plus

Alfa Laval welded spirals with RollWeld
RollWeld™

Enveloppe de canal automatisée et fiable

Un processus automatisé de pliage et de soudage pour la fermeture de chaque canal assure une qualité et une fiabilité constantes.

En savoir plus

Alfa Laval welded spirals with HighP
HighP™

Une solution sur mesure pour les applications haute pression

La conception circulaire de la coque et un serpentin interne autoportant améliorent la résistance mécanique sous haute pression.

En savoir plus

.

Parler à un expert

Nous serons heureux de discuter des avantages qu'un échangeur thermique spiralé soudé peut vous apporter et de montrer comment nous pouvons vous aider à améliorer vos processus.

Man wearing hard hat and safety glasses with crossed arms infront of an installed Alfa Laval welded spiral heat exchanger.
