Fonctionnement des échangeurs de chaleur à air à tubes ailetés

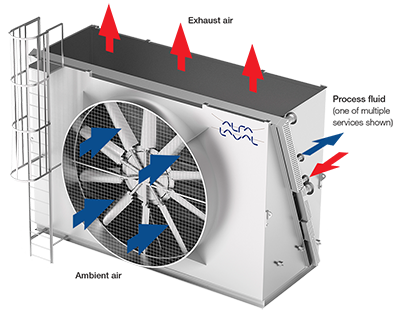

Le fluide chaud (par exemple de l’eau chaude ou de l’huile de lubrification) circule à l’intérieur d’un grand nombre de tubes à ailettes externes. Un ou plusieurs ventilateurs font circuler l’air à travers les tubes, et la chaleur du fluide chaud est transférée à l’air. Pour maximiser le transfert thermique, les tubes sont équipés d’ailettes qui augmentent la surface en contact avec l’air.

Alfa Laval propose une grande diversité de conceptions d’échangeurs de chaleur à tubes ailetés refroidis par air, en termes de :

• Nombre de ventilateurs
• Orientation des ventilateurs (horizontale ou verticale)
• Orientation des faisceaux tubulaires (horizontale, verticale ou inclinée)
• Tirage induit ou forcé
• Encombrement au sol configurable

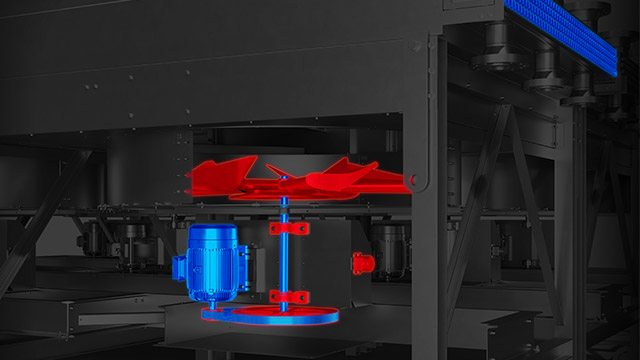

Conception à tirage forcé

Dans les échangeurs à tubes ailetés à tirage forcé, l’air traverse le ventilateur avant les tubes à ailettes : il est poussé à travers les faisceaux tubulaires. Les avantages sont les suivants :

• Le ventilateur et la courroie ne sont pas exposés à l’air chaud rejeté, ce qui allonge la durée de vie des composants.
• Aucune limite de température sur l’air en présence.
• Lorsque les faisceaux sont horizontaux, le ventilateur est placé sous les tubes, ce qui facilite l’accès lors des opérations de maintenance et réduit les coûts de structure.
• La consommation d’énergie est souvent inférieure à celle des unités à tirage induit.

Conception à tirage induit

Dans un échangeur à tubes ailetés fonctionnant en tirage induit, le ventilateur est placé après les faisceaux tubulaires : l’air est aspiré à travers les faisceaux. Les avantages de cette conception sont les suivants :

• Une répartition plus homogène du débit d’air à travers les faisceaux tubulaires.
• Un risque de recirculation de l’air chaud rejeté nettement plus faible, grâce à une vitesse de sortie d’air supérieure à celle d’un échangeur à tirage forcé.

Les combinaisons entre tirage forcé/induit et l’orientation des ventilateurs et des faisceaux présentent chacune leurs avantages propres et leurs usages privilégiés. Contactez votre représentant Alfa Laval pour échanger sur la solution optimale pour vos conditions et votre application.

Modèles d’échangeurs de chaleur à tubes ailetés refroidis par air

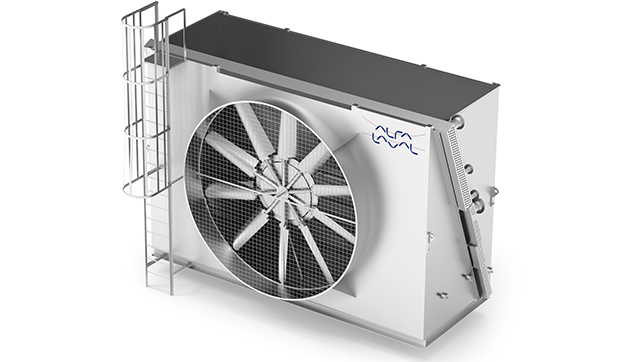

• Faisceau(x) incliné(s) et ventilateur vertical avec éjection d’air verticale,
• Les faisceaux inclinés offrent un centre de gravité optimisé, pour un chargement et un transport plus sûrs,
• Disponible avec une grille de ventilateur en aluminium léger, pour une maintenance plus sûre.

Télécharger la brochure ACE model A

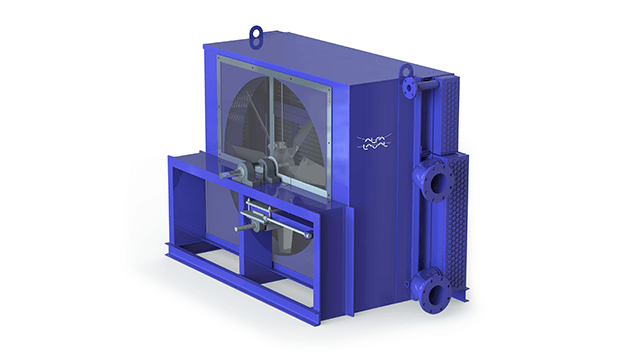

• Faisceau(x) vertical(aux) et ventilateur avec éjection d’air horizontale
• Alternative économique et compacte aux modèles à éjection d’air verticale
• Accès facilité au faisceau lors des interventions de maintenance

Télécharger la brochure ACE model C

• Faisceau(x) horizontal(aux) et ventilateur(s) avec éjection d’air verticale
• Disponible en configurations de un à quatre ventilateurs
• Disponible avec grille(s) de ventilateur en aluminium léger, pour une maintenance plus sûre
• Entraînement électrique compatible variateur de fréquence, pour un contrôle précis du débit d’air et de la consommation

Télécharger la brochure ACE model E

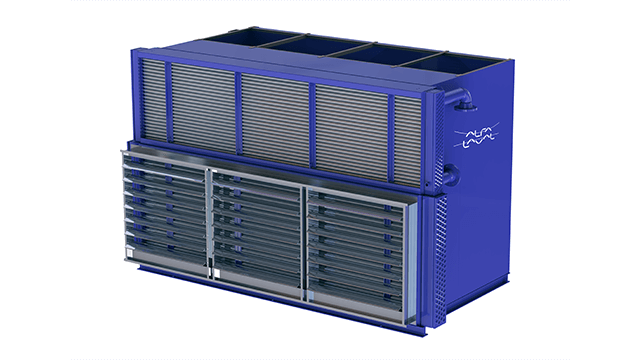

• Faisceau(x) vertical(aux) et ventilateur avec éjection d’air verticale,
• Accès facilité au faisceau lors des interventions de maintenance,
• Le plénum directionnel assure une transition efficace du flux d’air de l’horizontale vers la verticale.

Télécharger la brochure ACE model J

• Faisceau(x) horizontal(aux) et ventilateur(s) vertical(aux) avec éjection d’air verticale
• Disponible en configurations de un à cinq ventilateurs
• Disponible avec grille(s) de ventilateur en aluminium léger, pour une maintenance plus sûre
• Largeur réduite facilitant le transport

Télécharger la brochure ACE model T

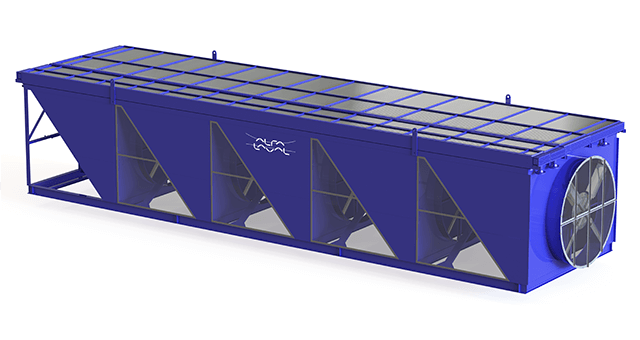

• Faisceaux inclinés avec ventilateurs horizontaux et éjection d’air verticale
• Cellules de ventilation modulaires à tirage induit, permettant des longueurs de faisceau jusqu’à 18 m (60 ft)
• Une conception spécifique qui réduit les coûts de transport et d’emprise au sol par rapport aux conceptions à faisceaux horizontaux
• Ventilateurs à variateur de fréquence en standard, précâblés au système de contrôle et installés sur l’unité, pour des coûts d’exploitation réduits

Télécharger ACE model V product leaflet

• Conception modulaire, garantissant rapidité de commande et de livraison
• Configurations flexibles
• Conçu pour un transport aisé par camion standard ou en conteneur 40 pieds
• Installation rapide et simple

Télécharger la brochure ACE model G

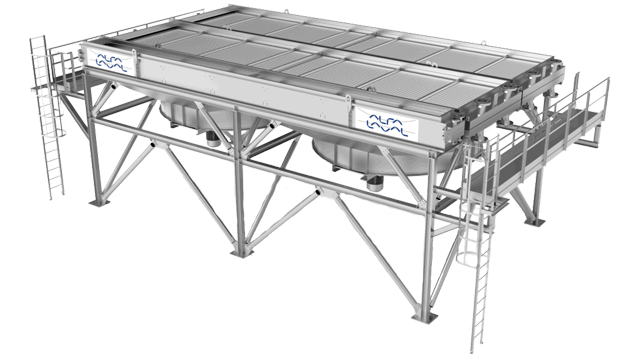

• Unités conçues sur mesure pour les applications les plus exigeantes
• Supporte des températures jusqu’à 400 °C (700 °F) et des pressions jusqu’à 700 bar (10 000 psi)
• Disponible dans de nombreux matériaux, dont le titane
• Unités entièrement préassemblées et modularisées

Téélcharger la brochure ACE/Olmi API 661
