Pharma-line
Pharma-line est un échangeur tubulaire de haute qualité destiné aux industries pharmaceutique et biotechnologique. La conception étanche et les surfaces lisses protègent contre la contamination et sont idéales pour les conditions d'hygiène les plus strictes dans des applications comme l'eau injectable (WFI), le chauffage et le refroidissement de l'eau purifiée (PW), le chauffage/refroidissement de produits. Il peut être monté au sol, mur ou plafond. Il est conforme aux exigences USP et cGMP.
Matériaux de qualité supérieure et conception hygiénique, concrétisant des décennies d'expérience dans l'industrie pharmaceutique
- Les deux brides support de tube (DTS) évitent les risques de contamination croisée
- Risque très faible de fissures et de fatigue thermique car les tubes en forme de U permettent la dilatation thermique
- Échangeur thermique entièrement vidangeable, sans zones mortes et sans soudure, conception lisse sans fissures - rugosité de surface de 0,5 µm max
- Entièrement personnalisable grâce à la conception flexible et intelligente des pieds et aux options de montage
- Faible encombrement : les tubes en U réduisent de moitié la longueur de l'échangeur thermique hygiénique
Gamme d'échangeurs thermiques Pharma-line
Pharma-line est disponible en deux lignes de produits. Les deux lignes consistent en une gamme standard Pharma-line conçue avec des tubes en U.
Pharma-line S
- Série standardisée disponibles en 21 modèles standard avec une plage de capacité allant de 300 l/h à environ 16 000 l/h selon l'application
- Certifié PED
- L'approbation TSG (selon les réglementations techniques en matière de sécurité en Chine) peut être fournie.
- Connexions standard et dimensions prédéfinies pour l'optimisation des performances
- Disponible avec ou sans isolation.
Pharma-line
- Spécification Premium disponible en 27 modèles standard avec une plage de capacité de 300 l/h à environ 44 000 l/h selon l'application
- Conception d'échangeur thermique tubulaire sur mesure, telle que multipasses disponibles sur demande
- Plusieurs options de connexion disponibles
- Peut être conçu conformément à PED, ASME (avec la certification U-stamp en option)
- L'approbation TSG (selon les réglementations techniques en matière de sécurité en Chine) peut être fournie si nécessaire
Fonctionnement
La conception tubulaire à deux brides Pharma-line élimine le risque de mélange du produit avec le liquide de service (chauffage ou refroidissement). Le produit s'écoule à travers un faisceau de tubes sans soudure, tandis que l'agent de service circule selon un débit croisé autour des tubes, à l'intérieur de la coque. Dans le cas peu probable d'une fuite, l'un des fluides est alors détectable visuellement. Les dispositifs de levage et de montage sont soudés sur l'unité pour faciliter l'installation.
Pharma-Line - How it works
Vous pourriez également être intéressé par...

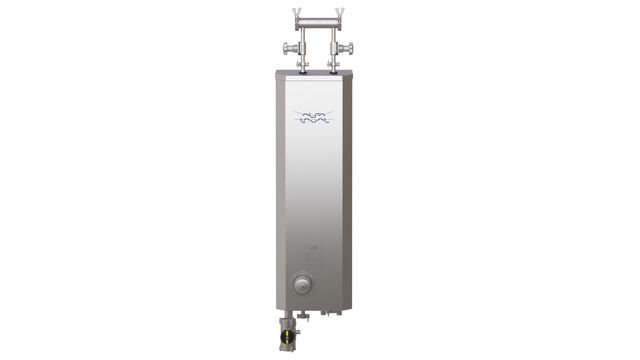

Pharma X
Un module compact d'échangeur à tubes coaxiaux développé pour le refroidissement au point d'utilisation dans les systèmes d'eau pharmaceutiques. Pharma-X Alfa Laval est conçu pour rester aseptique même lorsqu'il n'est pas utilisé (mode veille).
![pharma-line-point-of-use-pneumatic-front 640x360](https://www.alfalaval.com/globalassets/images/products/heat-transfer/point-of-use/pharma-line-point-of-use-pneumatic-front_640x360.png)

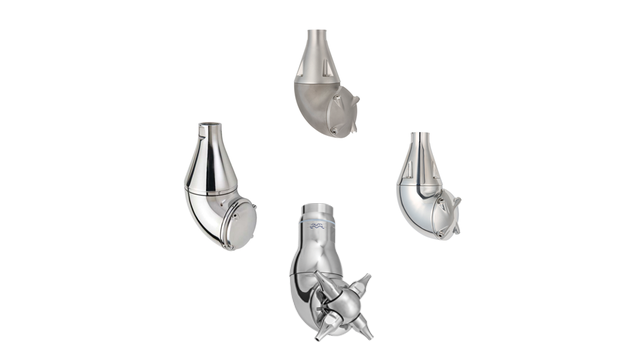

Équipements de nettoyage des cuves
L'utilisation d'un appareil de nettoyage des cuves approprié peut réduire considérablement les temps d'arrêt, tout en diminuant la consommation d'eau, de produits de nettoyage et d'énergie. Nos appareils sont également conçus pour accroître la sécurité des installations en éliminant les entrées dans les espaces confinés pour le nettoyage manuel des cuves.
![rotary jet heads 640x360](https://www.alfalaval.com/globalassets/images/products/fluid-handling/tank-cleaning-equipment/rotary-jet-heads/rotary_jet_heads_640x360.png)

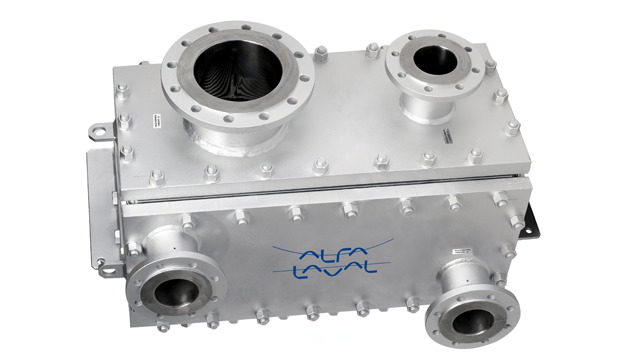

Compabloc Free Flow
