RO spiral

Les membranes d'osmose inverse à spirale d'Alfa Laval sont des solutions éprouvées et à faible consommation d'énergie pour concentrer les flux d'alimentation, particulièrement adaptées aux produits thermosensibles. Les membranes d'osmose inverse à spirale peuvent également être utilisées pour la pré-concentration avant évaporation, ainsi que pour la récupération du produit et de l'eau depuis les flux de perméat et l'évaporateur de condensât. Les deux séries de membranes RO ont des propriétés de rejet de NaCl différentes. Les membranes RO sont des membranes composites à couche mince coulées sur du papier de support en polyester ou en polypropylène.

ro spirals left side 640x360

Conception et technologie de membrane éprouvées pour améliorer votre processus d'osmose inverse

  • Fonctionnement économique grâce à une faible consommation d'énergie
  • Efficaces – couvrant un large éventail de perméabilités au sel
  • Faible encombrement au sol grâce à sa conception compacte
  • Extrêmement durables – excellentes stabilités chimique et thermique avec une durée de vie jusqu'à plusieurs années
  • Flexibles – disponibles dans différentes combinaisons de longueur, de diamètre et de taille d'entretoise

L'expérience d'Alfa Laval en matière de technologie membranaire est aussi longue que la technologie de filtration membranaire elle-même (plus de 50 ans). Sur la base de nos connaissances et de notre expérience dans la technologie membranaire, nous proposons deux séries de membranes RO avec des propriétés différentes pour s'adapter à votre processus et à votre application. Les membranes à spirale, qui sont fabriquées dans notre propre usine spéciale, se fondent sur une construction unique en polyester ou en polypropylène et une conception sanitaire parfaitement adaptée qui offre des conditions de nettoyage optimales. Les membranes d'osmose inverse sont disponibles à la fois planes (pour la filtration ou les travaux de laboratoire) et à spirale (pour les applications plus importantes), ce qui représente un avantage lors de votre passage à une production supérieure.

À propos de notre gamme de membranes d'osmose inverse

Les pores minuscules des membranes RO d'Alfa Laval ne laissent passer que de petites fractions de sels et l'eau, le composant principal du perméat. Certains composés organiques de faible poids moléculaire peuvent également passer à travers, mais seulement de manière restreinte. Cependant, la membrane retiendra tout autre composant (sels, sucres, etc.) en suspension ou dissous dans l'écoulement du liquide.

Série RO PE

Les rejets de NaCl des membranes RO à spirale de la série RO PE, RO99 et RO90 sont égaux ou supérieurs à 98 % et 90 %, respectivement.

UF-pHt branded feature logo.pngSérie RO98 pHt™

Cette version est équipée d'une membrane spirale pHt™ qui tolère des températures et des pH supérieurs à ceux de la série RO PE. Le rejet de NaCl de la RO98 pHt™ est égal ou supérieur à 98 %.



Tous les types sont conformes aux normes USDA et nous pouvons proposer des produits certifiés Halal sur demande.

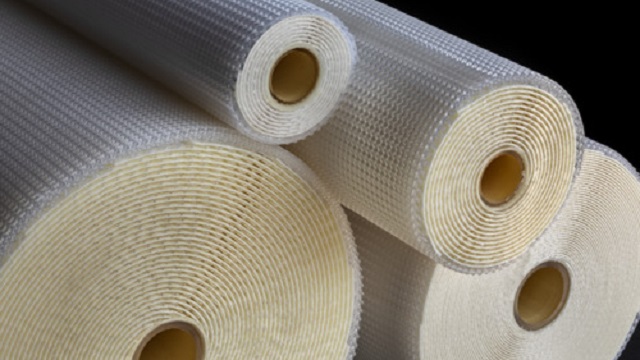

Alfa Laval spiral membrane for ultrafiltration

Nos matériaux de membrane RO à spirale sont conformes à toutes les principales réglementations.

Tous les matériaux de membrane utilisés pour les configurations à spirale et planes sont conformes aux réglementations européennes (CE) 1935/2004 et 10/2011, et aux normes Title 21 de la FDA (CFR), et sont donc adaptées aux applications de transformation alimentaire et pharmaceutique. La conformité s'étend également à l'équipement et aux fixations connexes, y compris les éléments tels que les modules à plaques, les boîtiers d'éléments et les pompes.

Alfa Laval spiral membrane for reverse osmosis filtratio

Fonctionnement

La technologie de base de la filtration membranaire consiste à utiliser une membrane semi-perméable pour séparer un liquide en deux flux distincts.

Le pompage de ce liquide à la surface de la membrane crée une pression transmembranaire positive qui permet le passage de tout composant plus petit que la porosité de la membrane, formant ainsi le perméat.

Tous les composants plus grands que la taille des pores ne peuvent tout simplement pas passer, et restent derrière dans ce que l'on appelle le rétentat. La surface de la membrane est maintenue exempte de blocages par la force du débit du liquide qui s'écoule parallèlement à la surface de la membrane.


Construction de la membrane RO à spirale

Une membrane à spirale se compose d'un certain nombre d'enveloppes de membrane avec 2 feuilles de membrane séparées par une maille d'espacement pour perméat, chacune collée à un tube collecteur central de perméat.


Entre chaque paire d'enveloppes se trouve un espaceur qui crée le canal d'alimentation, permettant à l'alimentation de s'écouler sur toute la longueur de la membrane à spirale, tandis que le perméat passant à travers la membrane, dans son enveloppe, s'écoule à spirale vers le tube collecteur de perméat.

Rouge = Alimentation/rétentat.

Jaune = Perméat.

Modèle d'écoulement dans une membrane RO à spirale où le rouge représente l'alimentation/le rétentat et le jaune le perméat.
