UF spiral

Les membranes d'ultrafiltration (UF) à spirale d'Alfa Laval sont un choix éprouvé pour de nombreux processus dans les industries alimentaire, des boissons, laitière, biotechnologique et pharmaceutique où elles sont utilisées pour la récupération, la purification, le fractionnement et la concentration de produits. Cela fait des membranes d'ultrafiltration l'un de nos produits les plus polyvalents. Alfa Laval offre une gamme complète de membranes d'UF avec différentes caractéristiques et propriétés.

uf spirals left side 640x360

Améliorez la rentabilité de votre processus de fabrication de membranes d'UF

  • Fonctionnement économique grâce à une faible consommation d'énergie
  • Efficaces – pas besoin de remplacer/d'éliminer les cartouches ou les consommables utilisés dans la filtration frontale traditionnelle.
  • Excellentes stabilités chimique et thermique avec une durée de vie jusqu'à plusieurs années
  • Faibles coûts de démarrage par rapport à d'autres solutions
  • Flexibles – disponibles dans différentes combinaisons de longueur, de diamètre et de taille d'entretoise

L'expérience d'Alfa Laval dans la technologie membranaire remonte à l'invention de la technologie membranaire elle-même (plus de 50 ans). Les membranes d'UF, qui sont fabriquées dans notre propre usine, se fondent sur une architecture unique en polypropylène ou en polyester et une conception sanitaire parfaitement adaptée qui offre des conditions de nettoyage optimales. Extrêmement durables, ces membranes ont d'excellentes stabilités chimique et thermique et leur durée de vie atteint plusieurs années. Nous avons à la fois des membranes planes (pour la filtration ou les travaux de laboratoire) et à spirale (pour les applications plus importantes), ce qui représente un avantage lors de votre passage à une production supérieure.

.

Les membranes d'ultrafiltration se situent entre 1 000 et 100 000 MWCO (seuil de coupe suivant le poids moléculaire), et la pression appliquée est relativement faible. Les sels, les sucres, les acides organiques et les petits peptides passent à travers les pores tandis que les protéines, les graisses et les polysaccharides sont retenus.

Avec nos membranes d'ultrafiltration à spirale, vous pouvez fractionner un flux d'alimentation en deux flux distincts, chaque flux contenant des composants dissous de poids moléculaires différents.

Alfa Laval propose 5 types de membranes d'ultrafiltration différents :

Série UF-pHt™

UF-pHt branded feature logo.png

Les membranes d'UF-pHt™ tolèrent des températures et des pH élevés. Les membranes sont en polysulfone ou en polyéthersulfone sur un support en polypropylène. Les valeurs du MWCO se situent entre 2 000 et 100 000 dalton. La plupart des membranes à spirale sont approuvées par l'USDA et l'une d'entre elles est certifiée Halal.





Série UF-PP

Les membranes d'UF-PP sont en fluoropolymère, en polysulfone, en acétate de cellulose régénéré ou en fluoropolymère composite sur support en polypropylène. Les valeurs du MWCO varient de 1 000 à 100 000.

Série UF-PET

Les membranes d'UF-PET à spirale se basent sur un matériau support en polyester. La membrane polymère est en polysulfone, en polyéthersulfone ou en acétate de cellulose régénéré. Les valeurs du MWCO varient entre 5 000 et 20 000. Certains types sont approuvés par l'USDA et nous pouvons proposer des produits certifiés Halal sur demande.

Série Dairy

Alfa Laval propose deux séries de membranes à spirale taillées sur mesure pour les applications laitières : Dairy UF-PET et Dairy UF-pHt™.

Les membranes à spirale Dairy UF-PET, qui sont fabriquées avec un matériau support en polyester, sont disponibles avec des valeurs MWCO comprises entre 5 000 et 10 000 dalton.

Les membranes à spirale Dairy UF-pHt™, qui sont coulées sur du papier de support en polypropylène, sont disponibles avec des valeurs MWCO comprises entre 5 000 et 20 000 dalton.

Les deux types sont approuvés par l'USDA et nous pouvons proposer des produits certifiés Halal sur demande.

Nos matériaux pour membranes d'ultrafiltration sont conformes à toutes les principales réglementations

Tous les matériaux de membrane utilisés pour les configurations à spirale et planes sont conformes aux réglementations européennes (CE) 1935/2004 et 10/2011, et aux normes Title 21 de la FDA (CFR), et sont donc adaptées aux applications de transformation alimentaire et pharmaceutique. La conformité s'étend également à l'équipement et aux fixations connexes, y compris les éléments tels que les modules à plaques, les boîtiers d'éléments et les pompes.

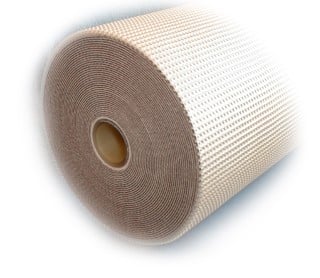

Ultrafiltration spiral membrane from Alfa Laval

Fonctionnement

.

La technologie de base de la filtration membranaire consiste à utiliser une membrane semi-perméable pour séparer un liquide en deux flux distincts.

Le pompage de ce liquide à la surface de la membrane crée une pression transmembranaire positive qui permet le passage de tout composant plus petit que la porosité de la membrane, formant ainsi le perméat.

Tous les composants plus grands que la taille des pores ne peuvent tout simplement pas passer, et restent derrière dans ce que l'on appelle le rétentat. La surface de la membrane est maintenue exempte de blocages par la force du débit du liquide qui s'écoule parallèlement à la surface de la membrane.


Construction de la membrane d'ultrafiltration à spirale

Une membrane à spirale se compose d'un certain nombre d'enveloppes de membrane avec 2 feuilles de membrane séparées par une maille d'espacement pour perméat, chacune collée à un tube collecteur central de perméat.


Entre chaque paire d'enveloppes se trouve un espaceur qui crée le canal d'alimentation, permettant à l'alimentation de s'écouler sur toute la longueur de la membrane à spirale, tandis que le perméat passant à travers la membrane, dans son enveloppe, s'écoule à spirale vers le tube collecteur de perméat.

Rouge = Alimentation/rétentat.

Jaune = Perméat.

Modèle d'écoulement dans une membrane d'UF à spirale où le rouge représente l'alimentation/le rétentat et le jaune le perméat.
