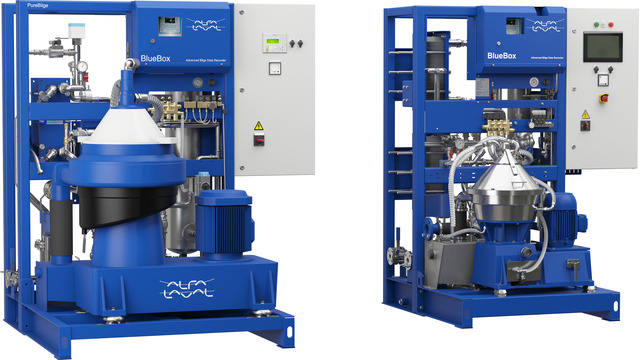

PureBilge

Alfa Laval PureBilge et PureBilge Compact sont des systèmes de séparation centrifuge entièrement automatisés qui nettoient les eaux huileuses à bord des navires en mer et à terre. En éliminant efficacement la pollution par les hydrocarbures bien en dessous de 5 ppm - ce qui est bien plus difficile que les 15 ppm exigés par l'OMI - ils établissent une nouvelle norme pour rendre l'eau propre.

Minibilge

Avantages des systèmes de séparation des eaux huileuses (OWS)

  • Efficacité de traitement
  • Performances de séparation
  • Certifié et économique
  • Facile à installer dans n'importe quelle salle des machines
  • Régulation & enregistrement des données entièrement automatisées

Efficacité de traitement

Le PureBilge, séparateur centrifuge, rejette les eaux de cale avec une teneur en huile inférieure à 15 ou 5 ppm (partie par million). Les performances ont été prouvées dans des conditions de fonctionnement réelles qui sont bien plus difficiles que les exigences des tests de l'OMI (gîte, nature des polluants, teneur en eau de mer). De plus, PureBilge n'est pas affecté par l’état de la mer, les variations de charge huileuse ou les teneurs élevés en solides.

Performances de séparation

PureBilge dispose à l’admission d’un système de disques XLrator brevetée, qui accélère progressivement l'eau polluée lorsqu'elle rentre dans le bol du séparateur. Cela empêche la dispersion des gouttelettes d'huile et la formation d'émulsions supplémentaires.

Facile à installer dans n'importe quelle salle des machines

Conçu pour une installation plug-and-play, PureBilge est un module, testé en usine, facile à installer dans n'importe quelle salle des machines. Son fonctionnement continu diminue les réservoirs de rétention d'eau huileuse, ce qui libère de l'espace et augmente la capacité de cargo.

Certifié et économique

Certifié selon la réglementation de l'OMI, MEPC.107 (49) et le document US Coast Guard 46 CFR 106.50, PureBilge est conçu pour un fonctionnement de manière entièrement automatique 24h/24 et 7j/7. L’équipage n’est pas nécessaire pour l'exploitation ou la supervision. De plus, il n'y a pas de consommables tels que des éléments filtrants, les coalesceurs, le charbon actif ou les dépôts de floculation. Cela contribue à réduire les coûts d'exploitation.

Régulation & enregistrement des données entièrement automatisées

Le nouvel automate de pilotage facilite la surveillance et le contrôle avancés des fonctions PureBilge en affichant en texte clair les paramètres de processus, les alarmes et autres données de fonctionnement. Sa connectivité embarquée permet de remonter les infos à l’IAS (Integrated Automation Systems) du navire ou directement sur le portail web Alfa Laval IoT. Grâce à cette connectivité embarquée, les techniciens Alfa Laval peuvent immédiatement relever les données nécessaires au dépannage à distance, 24h/24, 7j/7.

Options PureBilge

Le séparateur d'eau huileuse PureBilge comprend une large gamme d'options qui simplifient davantage l'installation et la maintenance. Choisissez l'équipement optionnel qui correspond à vos exigences et aux conditions existantes à bord : Certificat 5 ppm / Récupération de la chaleur / Boite noire pour l’enregistrement de données / Débitmètre / Kit d'élimination des boues / Unité CIP / Unité de dosage chimique / Filtre autonettoyant automatique / Certificat de classe marin.

.

Fonctionnement du séparateur d'eaux mazouteuses Alfa Laval PureBilge

Le séparateur d'eau de cale PureBilge est un système tout-en-un entièrement automatique avec pompe, réchauffeur et épurateur, avec un contrôle et une surveillance complète du processus. Il comprend un séparateur centrifuge BWPX 307, une armoire de commande avec contrôleur EPC60 et un module de pompage.

Principe de fonctionnement

Une pompe d'alimentation, pilotée en variation de fréquence, dirige l'eau huileuse dans le système PureBilge. Après avoir traversé une crépine qui piège les grosses particules, le fluide passe à travers un échangeur de chaleur qui élève sa température au niveau requis pour une efficacité de séparation optimale (généralement 60-70°C).

Une vanne trois voies dirige ensuite le fluide vers l'étage de séparation si toutes les conditions de processus, telles que la température de fluide, la pression d'alimentation et la vitesse du séparateur, se situent dans les valeurs prédéfinies. Si une condition de processus n'est pas remplie, la vanne fait recirculer le fluide vers le réservoir de décantation.

Le dispositif d'entrée à flux laminaire breveté XLrator accélère progressivement l'eau huileuse dans le bol du séparateur avec un minimum de cisaillement et d’émulsion.

C’est la clé des performances supérieures de PureBilge par rapport aux autres systèmes basés sur la séparation centrifuge.

Découvrez pourquoi le séparateur Alfa Laval PureBilge est un système de séparation d'eau de cale qui fonctionne dans des conditions réelles.

.

PureBilge XLrator

Le cœur du séparateur centrifuge est un empilement d’assiettes. Cette pile d’assiettes tourne à une vitesse de 8 000 tr/min, générant avec une force gravitationnelle de 6 000 G.

L'huile et les émulsions sont séparées de la phase aqueuse et évacuées en continu par la sortie d'huile.

Les solides accumulés à la périphérie du bol du séparateur sont déchargés par intermittence à des intervalles prédéfinis et sont dirigés vers un réservoir de collecte pour des boues.

Une pompe à eau intégrée, évacue en continu la phase aqueuse nettoyée via la sortie « overboard ».

La qualité de cette sortie est surveillée en permanence grâce à un échantillonnage isocinétique intégré.

Si la teneur en huile est inférieure à la limite d’alarme prédéfinie, qui peut être réglée de zéro à 15 ppm, l’eau peut être rejetée directement à la mer ou dans un réservoir d’eau « propre » pour être déchargée ultérieurement. Si la teneur en huile dépasse la limite en ppm, l'effluent est renvoyé pour retraitement.

PureBilge : capacités de séparation



  • PureBilge 0615 : 600 l/h, 15 ppm
  • PureBilge 0605 : 600 l/h, 5 ppm
  • PureBilge 2515: 2 500 l/h, 15 ppm
  • PureBilge 2505: 2 500 l/h, 5 ppm
  • PureBilge 5015: 5 000 l/h, 15 ppm
  • PureBilge 5005: 5 000 l/h, 5 ppm

Une version 0 ppm est cours de développement par les équipes Alfa Laval.

La séparation centrifuge permet d'assurer la conformité des rejets d'eaux huileuses

Avec une flotte de plus de 100 navires, Teekay est l'un des principaux acteurs maritimes du secteur énergétique actuel. L'entreprise ne prend aucun risque en matière de respect de l'environnement, notamment en ce qui concerne le traitement des eaux huileuses. Un grand nombre de navires de Teekay sont équipés de systèmes de séparation centrifuge et de traitement des eaux huileuses d'Alfa Laval.
