SX UltraPure

L'Alfa Laval SX UltraPure est la pompe à lobes rotatifs d'Alfa Laval spécialement conçue pour le transport en douceur des fluides de traitement dans les applications de grande pureté dans les industries pharmaceutique et biotechnologique.

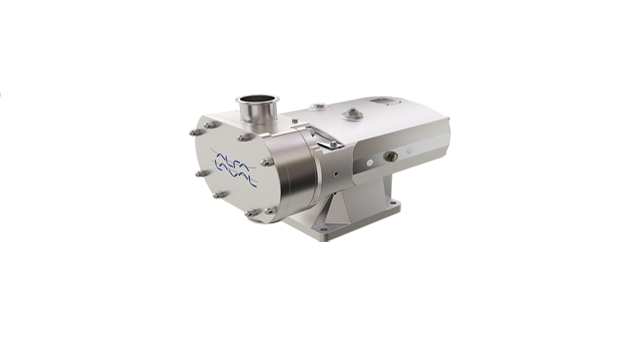

SX UltraPure 640x360 primary image

Découvrez Alfa Laval UltraPure

Présentation de la SX UltraPure, conçue spécifiquement pour le transport efficace et efficient des liquides sensibles.

Sensibilité – le meilleur choix pour le transport

Grâce à la géométrie du rotor multilobe, la pompe Alfa Laval SX UltraPure offre une faible pulsation et un pompage en douceur. Cela en fait le meilleur choix pour le transfert de produits sensibles tels que le sang, les plasmas et les cultures vivantes, qui nécessitent une manipulation en douceur pour minimiser le cisaillement et éviter d'endommager le produit. Cette pompe homologuée EHEDG est conçue à la fois pour le nettoyage en place et la stérilisation en place.

Performance – préservation de la qualité des produits finis

Les caractéristiques de pulsation, de cisaillement et de bruit faibles, qui garantissent un transfert de fluide efficace, sont les marques de fabrique de la pompe Alfa Laval SX UltraPure. Elles assurent la reproductibilité du processus et augmentent la qualité et le rendement du produit. Ce haut niveau de performance est atteint grâce à une compréhension détaillée des écoulements et de la géométrie précise des rotors et du carter de rotor. Pour y parvenir, Alfa Laval utilise la mécanique des fluides numérique.

Sécurité accrue des consommateurs

Les pompes à lobes rotatifs Alfa Laval SX UltraPure sont conçues avec des caractéristiques qui optimisent les performances et minimisent les risques de contamination. Ces caractéristiques incluent un écrou de rotor extra-plat, une garniture mécanique hygiénique à chargement frontal, un joint d'étanchéité du couvercle avant à compression définie, des élastomères USP de classe VI, une tête de pompe entièrement vidangeable avec un angle de chute de 3 °, des finitions de surface améliorées et une boîte à engrenages en acier inoxydable sans peinture. De plus, les composants en contact avec le produit bénéficient d'une traçabilité 3.1 complète et d'une transparence de fabrication avec la documentation Q-doc basée sur les GDP (Good Documentation Practice, bonnes pratiques de documentation) garantissant la sécurité des consommateurs.

La nettoyabilité va de pair avec une fiabilité éprouvée

Conçue pour une nettoyabilité maximale et une grande facilité d'accès, la pompe Alfa Laval SX UltraPure est une solution qui nécessite peu d'entretien. Alfa Laval fabrique toutes les pièces de la pompe, y compris le carter de rotor et les rotors de haute précision. Cela facilite la maintenance et garantit l'interchangeabilité des pièces de rechange des rotors.

Afin de garantir un fonctionnement fiable et une maintenance réduite, la boîte à engrenages robuste en acier inoxydable est dotée d'arbres robustes, de dispositifs de verrouillage du couple et de roulements à rouleaux coniques. La conception universelle de la boîte d'engrenages permet de monter les pompes avec des orifices d'entrée et de sortie en position verticale ou horizontale.

Une couverture mondiale avec une présence locale

Disponibles en 14 modèles différents, les pompes à lobes rotatifs Alfa Laval SX UltraPure permettent de répondre à une grande variété d'exigences en matière de viscosité et de température, avec des capacités de débit jusqu'à 115 m3/h, de pression jusqu'à 15 bar et de température jusqu'à 150 °C. Une large gamme de joints est disponible afin de pouvoir sélectionner le joint le plus adapté à l'application spécifique. Standardisées pour faciliter les spécifications, disponibles dans le monde entier et prises en charge au niveau local, elles garantissent la reproductibilité des processus et augmentent le temps de disponibilité.

Certification, spécifications et normes

Toutes les pompes à lobes rotatifs Alfa Laval SX UltraPure sont fournies avec la documentation Q-doc pour faciliter les procédures de qualification, de validation et de contrôle des modifications. Elles sont conformes aux normes d'hygiène EHEDG, 3.1 et FDA et disposent d'une homologation ATEX pour une utilisation dans des environnements explosifs. Pour plus d'informations, consultez la documentation fournie.

Avantages du produit

  • Sensibilité
  • Performances
  • Sécurité des consommateurs
  • Nettoyabilité
  • Fiabilité

Vous avez besoin de trouver la documentation relative à votre pompe Alfa Laval UltraPure ?

Fonctionnement

Construction de la SX UltraPure

Les pompes à lobes rotatifs Alfa Laval sont des pompes de conception conventionnelle à déplacement positif avec carter de rotor, couvercle de carter de rotor, rotors, écrous de rotor, arbres, carters d'engrenages, joints d'arbre, et élastomères. Les pompes fonctionnent sans pièces internes en contact dans la tête de pompe.

La SX UltraPure peut être fournie en tant que pompe à arbre nu ou montée sur une plaque de base complète avec accouplement, protection, moteur à engrenages et capot pour une installation plug-and-play facile.

Les matériaux de construction standard sont l'acier inoxydable 316L pour toutes les pièces en contact avec le produit et une boîte à engrenages en acier sans peinture. D'autres matériaux disponibles sur demande. De plus, Alfa Laval fabrique toutes les pièces de la pompe, y compris le carter de rotor et les rotors de haute précision. Cela facilite la maintenance et garantit l'interchangeabilité des pièces de rechange des rotors.

Principe de fonctionnement

Le train d'engrenages dans la boîte à engrenages de la pompe entraîne les rotors et assure la synchronisation ou le calage précis des rotors. Le système de propulsion contra-rotatif comporte deux rotors tournant dans des directions opposées dans la tête de la pompe. Le fluide est transporté à travers la pompe dans les cavités formées entre l'arrêt du rotor et l'intérieur du carter du rotor.
