DuraCirc® Aseptic

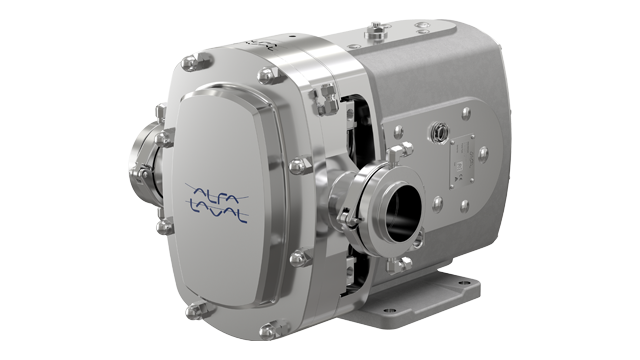

La pompe DuraCirc® Aseptic d'Alfa Laval est une pompe à pistons circonférentiels révolutionnaire conçue pour les applications aseptiques. Elle offre un équilibre parfait entre fiabilité, efficacité et conception hygiénique. Grâce à une large gamme de débits et de pressions alliée à des fonctionnalités pour faciliter l'entretien, la pompe DuraCirc® Aseptic assure le bon fonctionnement de vos installations.

DuraCirc Aseptic Version Pump Angle 640x360

La meilleure pompe de sa catégorie pour des performances exceptionnelles, une conception hygiènique supérieure et une maintenance simplifiée

  • Conçue pour des rendements hydrauliques élevés, avec des cylindrées optimisées pour des coûts maitrisés tout en garantissant la qualité des produits
  • Conception hygiénique conforme aux standards internationaux, notamment aux normes EHEDG et 3-A
  • Fonctionnement fiable à long terme grâce à une construction en acier inoxydable durable, robuste et résistante
  • Utilisation et entretien faciles grâce à des pièces de rechange entièrement interchangeables
  • Totalement aseptique avec la possibilité de créer une barrière de vapeur sur toutes les interfaces entre le produit et l'atmosphère extérieure.

La performance élevée, la conception hygiénique et la facilité d'entretien sont des éléments essentiels pour les process hygiéniques. La pompe aseptique à pistons circonférentiels (CPP) DuraCirc® Aseptic d'Alfa Laval offre tout cela : rendement hydraulique élevé, conformité aux normes EHEDG et 3-A, entretien rapide et facile. La pompe DuraCirc® Aseptic est conçue pour les applications de processus aseptiques dans les industries de agroalimentaire, plus spécifiquement pour les emballages pour lesquels une durée de conservation prolongée est requise.

Cinq modèles de pompes sont disponibles, avec des capacités de débit allant jusqu'à 103 m3/h (453 gpm) et de pression jusqu'à 25 bar (363 psi).

Simplifiez la complexité et le temps dédié à l'entretien grâce à des fonctionnalités intuitives, notamment une garniture mécanique simple à chargement frontal réglable automatiquement, l'utilisation d'une huile lubrifiante unique offrant une longue durée de vie et un calage externe.


Conçue pour offrir fiabilité et efficacité, et repousser les limites de vos performances.



Supreme performance

Conçue pour limiter les fuites internes grâce à des tolérances dimensionnelles réduites de la tête de pompe, la pompe aseptique DuraCirc® maximise les rendements hydrauliques. Cinq modèles offrent une large gamme de performances avec des capacités de débit allant jusqu'à 103 m3/h (453 gpm) et des pressions de fonctionnement allant jusqu'à 25 bar (363 psi). Cela facilite la sélection et le dimensionnement optimal des pompes, pour des coûts d'investissement réduits et une meilleure flexibilité de vos installations.



Reposant sur une conception robuste et fiable, la pompe DuraCirc® Aseptic offre les caractéristiques suivantes :

  • Design du corps de pompe optimisé, offrant un NPSH requis très faible. Cela réduit considérablement le risque de cavitation et préserve l'intégrité de la pompe et des fluides tout en augmentant la flexibilité du processus dans les applications difficiles
  • Roulements robustes pour garantir une rigidité des arbres optimale et limiter le risque de contact entre les pitons et le corps de pompe
  • Garniture mécanique à conception modulaire permettant d'arroser sans apport de pièces supplémentaires
  • Adaptateur optionnel, le DuraCirc® Uni-Fit, qui permet de remplacer facilement et directement les pompes à pistons circonférentiels existantes d'Alfa Laval et d'autres marques, sans avoir à modifier la tuyauterie des systèmes de traitement existants.



Répond en toute sécurité aux exigences de l'industrie en matière d'hygiène, garantit l'intégrité de vos process et la qualité de vos produits



Superior hygiene

La pompe DuraCirc® Aseptic en acier inoxydable est certifiée conforme aux normes internationales de conception hygiénique, notamment aux normes EHEDG et 3-A. Contrairement à la plupart des pompes à pistons circonférentiels, la DuraCirc® Aseptic offre une facilité de nettoyage exceptionnelle et un rendement hydraulique élevé.



Les caractéristiques qui réduisent le risque de contamination comprennent :

  • Des élastomères profilés entrant en contact avec le fluide certifiés FDA et présentant une compression définie, ce qui élimine les fissures et les zones mortes
  • Un carter d'engrenages robuste avec des roulements résistants positionnés de manière optimale supportant des arbres de grand diamètre, ce qui minimise le contact avec la tête de pompe et réduit le risque de contamination du milieu
  • Une construction entièrement en acier inoxydable adaptée au nettoyage en place
  • Du lubrifiant pour le carter d'engrenage certifié FDA
  • La possibilité de créer une barrière de vapeur sur toutes les interfaces milieu/atmosphère, y compris le couvercle avant, les ports et les joints mécaniques.


Maintenance plus rapide et plus facile pour augmenter le temps de disponibilité



Simpler service

Augmentez la disponibilité de vos installations et entretenez votre équipement plus rapidement et plus facilement grâce aux fonctionnalités de conception innovantes de la pompe DuraCirc® Aseptic. Exécutez les procédures de maintenance standards rapidement et simplement, sans avoir à démonter le carter d'engrenages, à modifier les composants ou à effectuer des procédures complexes de reconstruction de la pompe.



Les caractéristiques incluent :

  • Une garniture mécanique simple à chargement frontal réglable automatiquement, pour un remplacement in-situ et rapide du joint sans avoir à retirer la pompe de la ligne de production
  • Le remplacement rapide et facile des rotors ou du carter dans le cas peu probable où il serait nécessaire de les remplacer.
  • Un calage externe avec accès facile, à l'extérieur du carter plutôt qu'à l'intérieur du carter d'engrenages
  • Des pièces de rechange entièrement interchangeables
  • Des roulements offrant des dizaines de milliers d'heures de fonctionnement
  • Du lubrifiant pour carter d'engrenages unique certifié FDA, avec un périodicité de vidange de 3000 heures

.

Brochure DuraCirc® Aseptic

Découvrez comment la pompe DuraCirc® Aseptic offre des performances exceptionnelles, une hygiène supérieure et un entretien simplifié.

Alfa Laval DuraCirc brochure 360x640
.

Surveillance de l'état des pompes hygiéniques basée sur le cloud

L'Alfa Laval CM Connect surveille le bon fonctionnement des équipements rotatifs, tels que les pompes.

Alfa Laval CM Connect  vignette 640x360

Fonctionnement

.

La pompe DuraCirc® Aseptic comporte deux rotors logés dans une chambre de pompage appelée carter de rotor, chaque rotor étant situé sur un arbre maintenu rigidement dans un carter d'engrenages. Les deux rotors sont synchronisés par des pignons de synchronisation situés dans le carter d'engrenages, ce qui, avec le calage, garantit l'absence de contact entre le rotor et le carter d'engrenages. L'entraînement du rotor/arbre est assuré par un moteur électrique à engrenages.

Grâce aux tolérances dimensionnelles réduites de la chambre de pompage, la rotation des rotors génère en permanence un vide partiel au niveau de l'orifice d'aspiration de la pompe lorsque que les rotors s'engrènent. Il en résulte une chute de pression localisée qui permet au fluide de pénétrer dans la pompe. Le liquide est ensuite transporté autour du canal par les ailettes du rotor ; la pression générée lorsque les ailettes du rotor s'engrènent à nouveau expulse le fluide de l'orifice de décharge de la pompe.
