Alfa Laval - Vanne papillon Unique control LKB

Vanne papillon Unique control LKB

L'unité d'automatisation Unique Control LKB avec actionneur intégré offre un contrôle intelligent pour les vannes papillon LKB utilisées dans toutes les applications. Cet actionneur tout-en-un simple offre un contrôle de débit, une hygiène, une durabilité et une fiabilité supérieurs.

unique control right side 640x360

Fiabilité et contrôle intelligents pour les vannes papillon

L'Unique Control LKB d'Alfa Laval est une unité de commande de vanne et un actionneur intégrés avec une conception monobloc hygiénique améliorée. Testé à plus d'un million de courses sans entretien, Unique Control LKB est l'actionneur le plus durable disponible aujourd'hui. Sa conception au boîtier composite robuste résiste aux environnements les plus difficiles.

Homologué IP66/IP67, l'Unique Control LKB est doté d'une technologie, d'une forme et d'un matériau supérieurs, qui empêchent la condensation et la pénétration de poussière, d'eau et d'autres particules dans l'unité. Cela contribue à une hygiène maximale et élimine efficacement les problèmes liés à la corrosion, à la contamination externe et aux effets des impacts physiques, notamment les vibrations, les chocs de pression, le gel, la chaleur, les rayons UV et les environnements pollués par la graisse, l'huile et les produits chimiques, sans perturber la production.

De plus, Unique Control LKB fournit une automatisation intégrée avec une indication claire à 360° et un système de surveillance de l'air pour une surveillance fiable en temps réel de la pression d'air de fonctionnement. L'actionneur de l'unité Unique Control LKB n'est pas contrôlé par un ressort mécanique conventionnel comme la plupart des actionneurs de vanne papillon, mais par un ressort pneumatique. Ceci, combiné aux capacités intelligentes de l'unité de détection et de contrôle, permet un fonctionnement à une pression d'air inférieure et augmente significativement la durabilité, de fiabilité et de disponibilité du système.

Configuration simplifiée pour la commande de vanne papillon

L'auto-configuration Push n'Play permet à l'unité Control LKB de fonctionner cinq fois plus rapidement que les solutions conventionnelles. Appuyez simplement sur un bouton et le contrôle unique, qui est compatible avec les interfaces numériques et AS, se configure et se calibre pour assurer le meilleur mode de fonctionnement possible. Ce processus pratique permet d'économiser du temps et de l'argent.

L'actionneur de taille unique s'adapte à toutes les vannes papillon LKB

Pour encore plus de praticité, un seul actionneur convient à la plupart des solutions de vannes grâce au couple élevé, qui permet à l'unité de s'adapter à toutes les tailles de vannes. De plus, il est facile de passer de normalement ouvert (NO) à normalement fermé (NC), et inversement, sur site. Cette conception unique pour chaque vanne facilite l'ingénierie, la commande, l'installation, la configuration sur site et la gestion des stocks.

Mise à niveau facile pour les actionneurs de vanne papillon

L'unité Unique Control s'adapte à toutes les vannes papillon manuelles et actionnées de la gamme Alfa Laval LKB. Les installations existantes sont faciles à mettre à niveau vers l'unité Unique Control LKB ; seul un nouveau support est nécessaire. Commandez simplement le kit de support en option pour cette taille de vanne LKB particulière afin de monter facilement l'unité Unique Control sur l'une des vannes de 1" à 4" et DN25 - DN100 de la gamme de vannes LKB.

Gamme de commande et d'automatisation de vannes

L'unité Unique Control LKB offre une automatisation et un contrôle intelligents des vannes papillon Alfa Laval LKB et complète notre large gamme de solutions de contrôle et d'automatisation des vannes.

Avantages du produit

  • Une pièce hygiénique améliorée
  • Actionneur le plus durable du marché
  • Configuration simplifiée pour la commande de vanne papillon

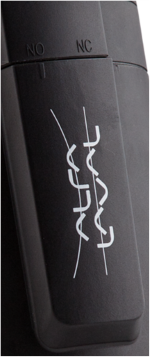

Normalement ouvert ou normalement fermé

Unique Control - NO - NC.png

Unique Control NO NC

Fonctionnement

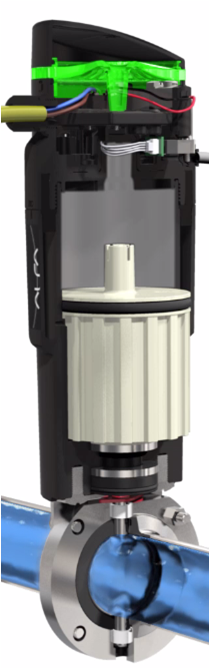

Principe de fonctionnement

L'unité Unique Control LKB utilise un ressort pneumatique, ce qui lui permet de fonctionner à une pression d'air nettement inférieure à celle des unités de commande utilisant un ressort mécanique conventionnel. Cela réduit l'usure, éliminant ainsi le besoin d'entretien.

Lorsque l'air pénètre dans l'unité Unique Control LKB, l'électrovanne intégrée détourne le flux au-dessus ou en dessous du piston. L'hélice à l'intérieur du piston transfère le mouvement vertical en une rotation assurant le bon fonctionnement de la vanne. La conception permet à l'unité Unique Control LKB de fonctionner à une pression d'air de seulement 3 bar.

Système de surveillance aérienne intégré

Un capteur de pression intégré surveille l'alimentation en air. En cas de chute critique de la pression d'air, l'actionneur envoie un signal d'avertissement, mais continue de fonctionner. Si l'alimentation en air est arrêtée, l'actionneur envoie également un signal d'avertissement, maintient sa position et continue de fonctionner après résolution du problème.

Passage de NC à NO

Changer le contact normalement fermé en position normalement ouvert est facile. Ouvrez simplement le couvercle supérieur, desserrez les vis, soulevez et faites pivoter le couvercle supérieur à 180°, puis réassemblez-le.

Options

Interface de communication : AS-interface v.2.1, 31 nœuds ; AS-interface v.3.0, 62 nœuds ; et interface numérique.

Kit équerres : 1" à 4" et DN 25 – DN 100 :

Tailles de support : DN25-50, DN65, DN80 et DN100
