Chauffage urbain

Le chauffage urbain, également appelé réseau de chaleur, permet de chauffer des bâtiments résidentiels et commerciaux. Cette chaleur provient de sources diverses, production combinée de chaleur et d'électricité, déchets, géothermie, solaire thermique ou récupération de la chaleur perdue). Les échangeurs thermiques à plaques écoénergétiques d'Alfa Laval prennent en charge tous les processus de chauffage urbain, réduisant les émissions de CO² et la demande en énergie primaire.

district-heating-banner 640

Choisissez le bon partenaire énergétique urbain

  • Avec des millions d'échangeurs thermiques à l'échelle mondiale et des centres de service sur tous les marchés, Alfa Laval a fait ses preuves.
  • Nous comprenons l'importance des énergies renouvelables et de la récupération de chaleur, et nous privilégions l'aide aux clients et partenaires.
  • Notre gamme de produits couvre tout, de la génération de chaleur dans les installations de production au chauffage de l'eau de votre douche.
  • Avec la certification de performance tierce AHRI, soyez assuré que la performance thermique de nos produits est aussi bonne que nous le disons.
  • La recherche et le développement dans le domaine du chauffage urbain figurent parmi nos priorités et nous créons en pensant à vous.

Tendances du secteur du chauffage urbain

Aujourd'hui, le secteur du chauffage est influencé par de multiples tendances. Ces tendances sont principalement motivées par des attentes et des objectifs accrus en matière de décarbonation, de sécurité de l'approvisionnement énergétique et d'accessibilité énergétique, de convivialité pour les clients et de performances écoénergétiques.

Les besoins actuels dans le secteur du chauffage urbain

  • Réseaux faible température
  • Construction de réseaux basse température ou adaptation des réseaux existants à des températures de fonctionnement réduites
  • Remplacement des combustibles fossiles par des énergies renouvelables et recyclées
  • Production centralisée complétée par une production décentralisée/locale
  • Nouvelles solutions flexibles en termes d'approvisionnement et de taille de réseau
  • Vision du secteur plus à long terme en termes d'investissements, de numérisation et de gestion d'actifs
  • Implication et interaction étendues avec l'utilisateur final pour travailler avec efficacité énergétique et réutiliser la chaleur. Certains clients peuvent être considérés comme des « prosommateurs » – à la fois consommateurs et producteurs – non seulement en utilisant, mais aussi en fournissant de l'énergie au réseau à certains moments.
Récupérer la chaleur résiduelle industrielle au moyen d'échangeurs de chaleur et l'utiliser pour le chauffage urbain est l'un des moyens les plus efficaces d'améliorer l'efficacité énergétique à l'échelle mondiale. Le groupe Aurubis a adopté cette même approche pour améliorer la durabilité dans l'une de ses fonderies.

Lire l'histoire complète

.

Chauffage urbain de la première à la cinquième génération

Alfa Laval propose une large gamme d'échangeurs thermiques spéciaux développés pour le marché du génie climatique et nous travaillons activement avec le secteur de l'énergie urbaine depuis plus de 70 ans.

Les échangeurs thermiques ont joué un rôle essentiel dans les systèmes de chauffage urbain depuis leur création et leur importance augmente encore dans les nouvelles générations de chauffage urbain : 4 et 5.

En collaboration avec des consultants, des constructeurs de systèmes, des sociétés énergétiques et nos partenaires, nous transformons le paysage énergétique. Nous sommes fiers d'être des acteurs du changement dans cette transition énergétique. N'hésitez pas à contacter votre bureau local Alfa Laval pour en savoir plus sur les solutions de demain.

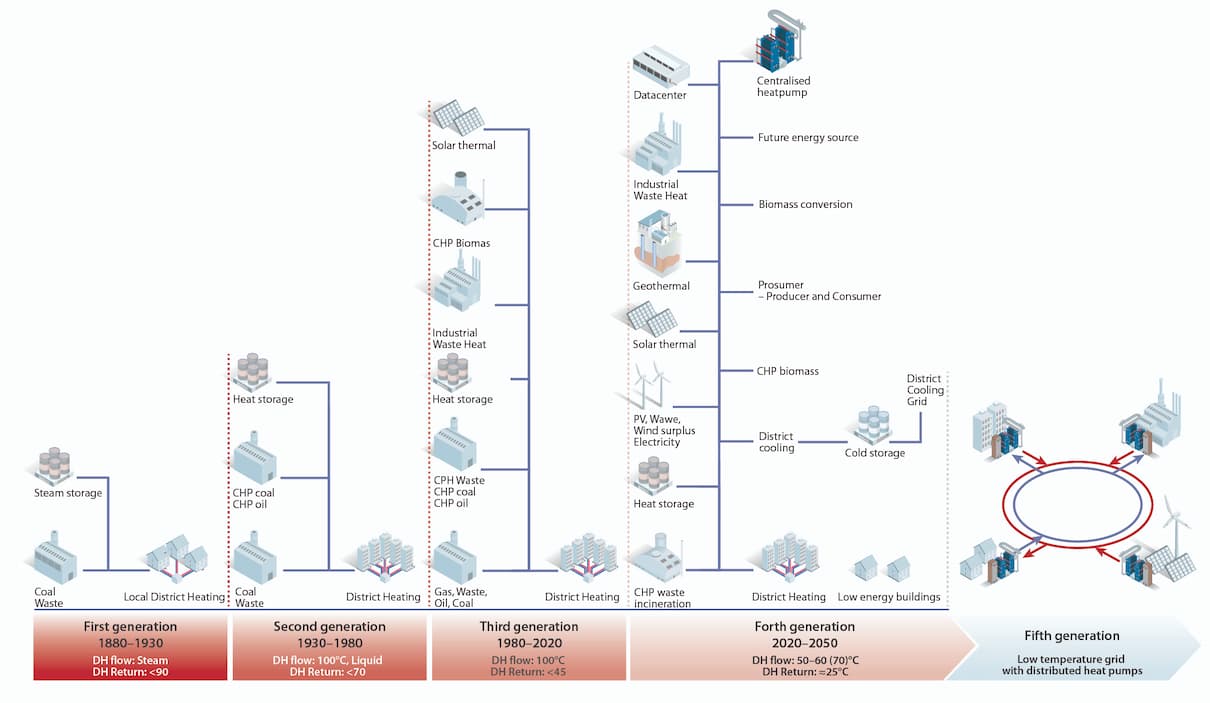

Evolution des systemes de chauffage urbain



Des générations de chauffage urbain – Des réseaux vapeur de première génération aux réseaux basse température de cinquième génération avec pompes à chaleur distribuées. Les températures baissent et l'efficacité des systèmes augmente.

.

Solutions Alfa Laval en chauffage urbain

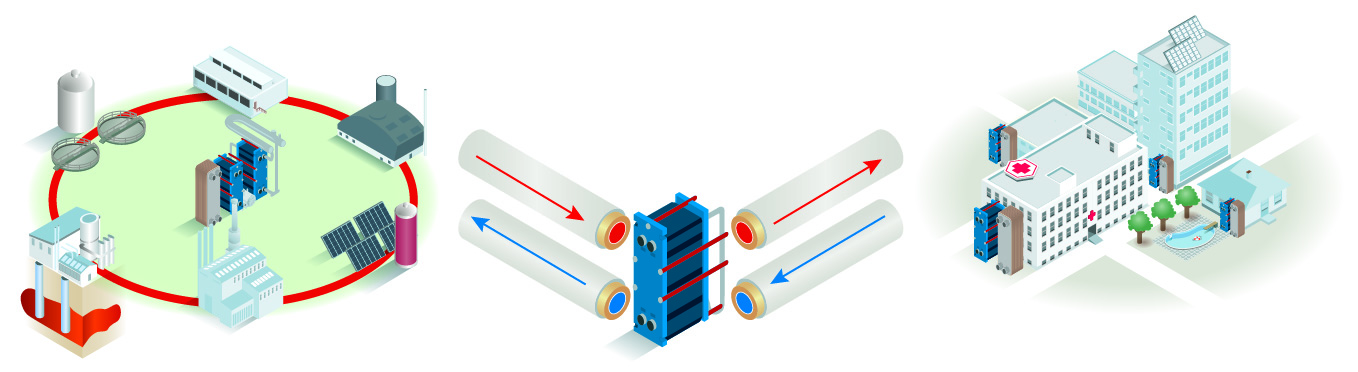

Dans le secteur du chauffage urbain, Alfa Laval fournit des solutions de transfert de chaleur pour la production d'énergie et pour les sous-stations reliant les bâtiments au réseau de distribution. Une température de retour basse augmente l'efficacité de l'ensemble du système de chauffage urbain et doit toujours être l'objectif principal de tout exploitant de réseau.


Production

1. Production d'énergie en transformation

Les échangeurs de chaleur Alfa Laval sont utilisés pour extraire la chaleur de la source. Le secteur s'oriente vers plus d'énergies renouvelables et la récupération de chaleur fatale de nouvelles sources d'énergie, comme les datacenters. De plus, certaines sociétés énergétiques explorent les possibilités de l'hydrogène vert.

2. Les pompes à chaleur sont utilisées par les opérateurs de chauffage urbain pour transformer l'excès de chaleur basse température en source de chaleur économique et durable

Les échangeurs thermiques Alfa Laval sont également utilisés dans les pompes à chaleur de toutes tailles. Les pompes à chaleur peuvent être utilisées en relation avec, par exemple, une station d'épuration pour produire de l'énergie pour un réseau énergétique urbain. Une pompe à chaleur peut également être située dans un bâtiment commercial réutilisant localement la chaleur d'un restaurant ou d'un petit datacenter, par exemple. Dans de nombreuses installations dans des bâtiments économes en chaleur, la pompe à chaleur est utilisée pour produire à la fois du chauffage et du refroidissement en fonction des besoins.

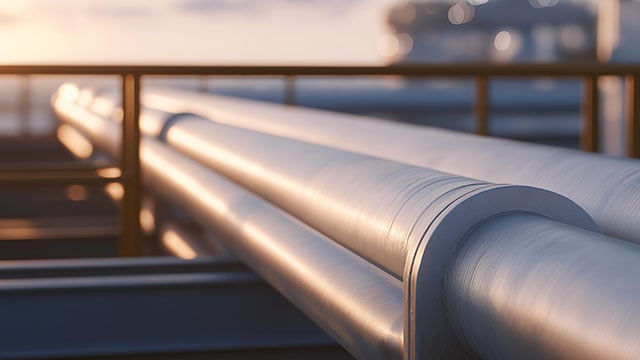

Réseaux de distribution



Dans certains endroits, les échangeurs thermiques sont utilisés comme disjoncteurs de pression dans des réseaux étendus avec des problèmes liés à la hauteur et des différences d'altitude. Cela peut être le cas dans des réseaux urbains interconnectés ou dans de grands réseaux de distribution provenant d'une installation de production située, parfois à une distance importante, et à une altitude plus élevée que la ville. Les échangeurs thermiques fonctionneront comme des disjoncteurs de pression dans ces applications.

Les échangeurs thermiques sont principalement utilisés comme disjoncteurs de pression dans les sous-stations. Soit dans des sous-stations entre le réseau principal et un réseau secondaire, soit depuis le réseau de distribution vers chaque bâtiment.

Un réseau de chauffage secondaire permet des systèmes à basse température, où l'eau entrante à destination des utilisateurs finaux peut être d'une température inférieure à celle du réseau primaire. Avec les systèmes à basse température, une zone entière peut recevoir de la chaleur d'une sous-station de chaleur partagée.

Demande

Utilisateur final

Les échangeurs thermiques sont l'un des principaux composants des sous-stations de chauffage urbain.

Les échangeurs thermiques sont nécessaires pour deux raisons principales. Premièrement, ils sont utilisés pour isoler et protéger le système de chauffage et les utilisateurs du bâtiment individuel contre la pression et la température potentiellement plus élevées disponibles dans le réseau de distribution principal. Deuxièmement, c'est un moyen de limiter les dommages que l'on pourrait subir en cas de fuite à l'intérieur du système de chauffage d'un bâtiment, car le disjoncteur de pression garantit qu'il y a une quantité limitée d'eau de chauffage dans le circuit de chauffage isolé.

Échangeurs thermiques à plaques et joints


  • Solutions flexibles et adaptables à efficacité thermique maximale
  • Conception compacte : gain de place
  • Faciles à entretenir et à maintenir
  • Design pour réduire l'encrassement, l'effort et la corrosion



> Gamme plaques & joints

Echangeurs thermiques à plaques semi-soudées


  • Hautement efficace et fiable pour les applications à une fatigue due à la pression ou à la température
  • Étanchéité longue durée garantie grâce au système unique Alfa Laval RefTight™
  • Une solution fiable pour éviter la contamination croisée entre les milieux



> Gamme semi-soudés

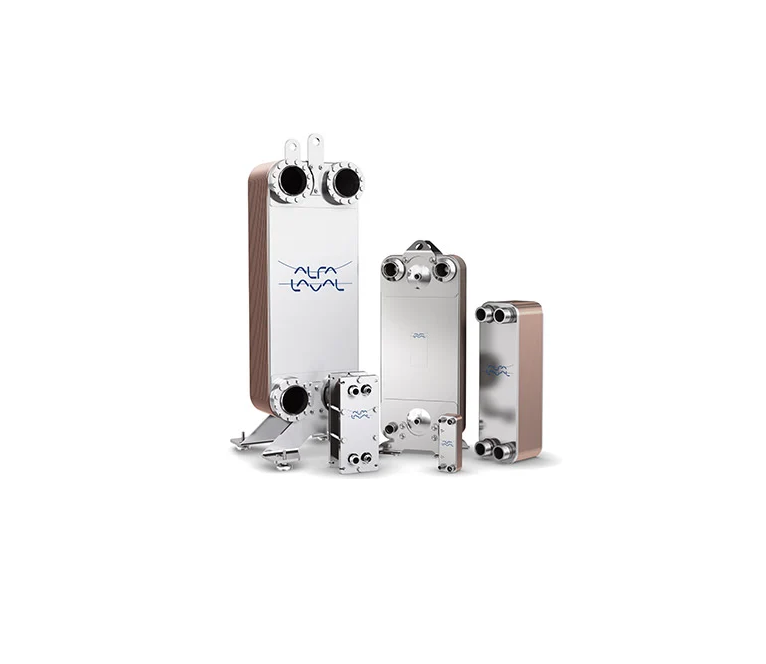

Échangeurs thermiques à plaques brasées


  • Construction légère brasée au cuivre à encombrement réduit
  • Efficacité thermique supérieure aux solutions tubulaires comparables
  • Options flexibles adaptées aux applications et types de milieux/fluides
  • Idéal pour les réfrigérants naturels et à faible PRG

> Gamme brasée

Échangeurs thermiques à plaques fusionnées


  • 100% acier inoxydable
  • Forte résistance à la corrosion des milieux agressifs
  • Empêche la contamination métallique dans l'eau potable et autres applications hygiéniques
  • Efficacité thermique élevée et encombrement réduit



> Gamme fusionnée

Ressources Chauffage & Refroidissement pour consultants et intégrateurs système

Nos ressources en ligne tiennent à disposition des consultants, intégrateurs système et partenaires du chauffage et de la climatisation toutes les informations utiles : fichiers BIM, plans 3D, FAQ, vidéos, efficacité énergétique, réfrigérants naturels...

heating cooling-hub-vignette-2021

Certification AHRI des performances thermiques

L’Institut de la climatisation, du chauffage et de la réfrigération (AHRI) est la seule organisation indépendante de contrôle des performances thermiques. Elle l'assurance que les valeurs nominales publiées par le fabricant seront respectées. Alfa Laval propose la certification AHRI pour ses échangeurs thermiques à plaques et joints, à plaques brasées et à plaques fusionnées.

HVAC-sustainable-city-AHRI
.

Une maintenance adaptée pour s'assurer de décennies de durée de vie

Un échangeur thermique qui fonctionne mal impacte la sécurité, la qualité du produit et les coûts énergétiques. Toute défaillance entraîne des temps d'arrêt coûteux et des pertes de production.

Grâce à une maintenance régulière et proactive de votre échangeur thermique, les performances sont préservées et les opérations sont maintenues sans problème et de manière prévisible.

Voir nos solutions de services complets

smart heat exchanger sensor 640

Le monitoring en temps réel :
un gain réel pour votre efficacité énergétique

Surveillance à distance et préconisations sur mesure permettent un fonctionnement plus précis et efficace, une prise de décision éclairée et des interventions ciblées. Mettez les données au service de vos échangeurs avec Smart Heat Exchanger.

En savoir plus sur Smart Heat Exchanger

Génie climatique et villes durables

Consommant plus des deux tiers de l'énergie mondiale, nos villes jouent un rôle capital dans la lutte contre la crise climatique. Une part considérable de la consommation d'énergie des villes est destinée au chauffage et au refroidissement, ce qui signifie que l'amélioration de l'efficacité énergétique est primordiale. Alfa Laval a près d'un siècle d'expérience dans le transfert et la récupération de chaleur et vise à devenir neutre en carbone d'ici 2030. Laissez-nous être votre partenaire dans la transformation vers un avenir durable.

ALF0739 sustainable-cities hero 640x3.
.

Nous contacter

Obtenez des réponses à vos questions

Municipalités, distributeurs,... nous avons une vaste expérience des problématiques de réseaux de chaleur urbain, faites appel à notre expertise pour votre projet !
Demande de renseignements, devis,... nous vous répondons dans les plus brefs délais !

.
