BaseLine

BaseLine Alfa Laval est une gamme compétitive d'échangeurs thermiques à plaques et joints pour les applications laitières, alimentaires, de boissons, pharmaceutiques et d'autres applications hygiéniques et utilitaires. Découvrez FrontLine Alfa Laval pour des applications hygiéniques plus exigeantes.

La construction permet de combiner les plaques et les matériaux et offre un vaste choix de matériaux de joints

  • Facilité d'entretien : joints conformes aux réglementations de la FDA pour faciliter l'ouverture, l'inspection et le nettoyage
  • Résistance à l'encrassement, efficacité thermique grâce à une gamme de profondeurs de pression et profils en chevrons ainsi qu'à diverses ondulations.
  • Flexibilité : la zone d'échange thermique peut être modifiée en ajoutant ou en enlevant des plaques ou en combinant des plaques et des matériaux diffé
  • Convient aux échangeurs thermiques multi-sections pour la pasteurisation

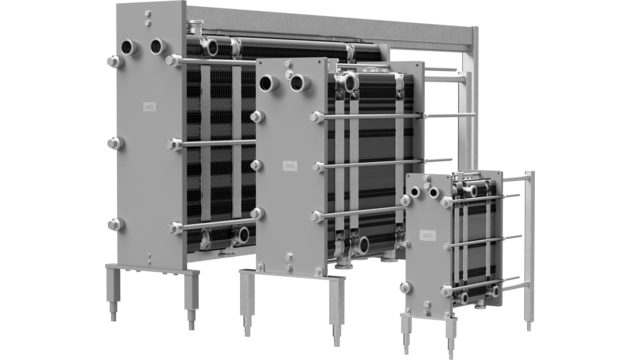

Optimisation des tâches : les échangeurs thermiques BaseLine sont disponibles en quatre tailles différentes (Base 3, 6, 10 et 11) et fonctionnent avec différents types de plaques pour assurer une performance optimale de votre application.

.

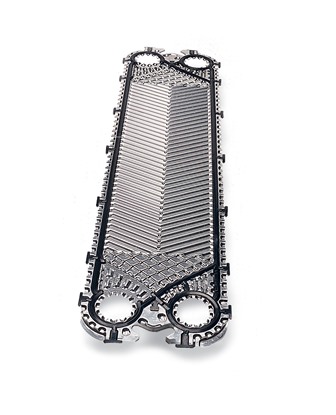

Clip plate

Types de plaques pour différents besoins hygiéniques

Deux types de plaques différents sont disponibles pour BaseLine et M Line :

  • Le profil de plaque de type chevrons assure une bonne distribution du produit ainsi qu'un rendement thermique élevé et est utilisé dans le cadre d'une gamme d'industries étendue.
  • Les plaques Gemini à double paroi fournissent une conception totalement résistante aux mélanges. Cette conception se compose de deux plaques pressées ensemble et empêche la contamination croisée entre les fluides en cas de fuite à travers les plaques.

La zone de distribution du profil de type « chocolat » assure une répartition uniforme des fluides sur l'ensemble de la plaque pour éviter les zones stagnantes qui peuvent entraîner un encrassement.

Fonctionnement

.

Les canaux d'écoulement formés entre les plaques et les orifices d'angle sont disposés de manière à permettre une circulation adjacente des deux fluides. La chaleur est transférée via la plaque entre les canaux où un flux à contre-courant permet d'obtenir une efficacité optimale. L'ondulation des plaques permet la circulation entre les plaques, soutient chaque plaque contre la plaque adjacente et améliore la turbulence pour un échange thermique efficace. Nos ingénieurs en conception thermique vous aideront à concevoir et choisir le modèle ainsi que la configuration qui conviennent à vos besoins d'application tout en livrant une performance thermique maximale et en minimisant les chutes de pression.

Échangeur thermique à plaques et joints hygiénique liquide/liquide Alfa Laval

Échangeur thermique à plaques et joints multi-sections pasteurisateur Alfa Laval

Échangeur thermique à plaques et joints hygiénique multi-sections

Exigez de nouvelles normes

Voici les échangeurs thermiques à plaques et joints les plus modernes au monde. Découvrez comment notre gamme nouvelle génération d'échangeurs thermiques à plaques et joints améliore votre rendement, assure une meilleure fiabilité et procure une plus grande facilité d'entretien.
