Packinox PHE

Un échangeur de chaleur Plate and Frame Packinox Alfa Laval est le choix idéal pour les tâches de transfert de chaleur dans les procédés à grands débits, hautes températures et hautes pressions. Ses performances thermiques supérieures vous permettent d'augmenter votre efficacité énergétique, d'accroître votre rentabilité et de minimiser votre impact environnemental.

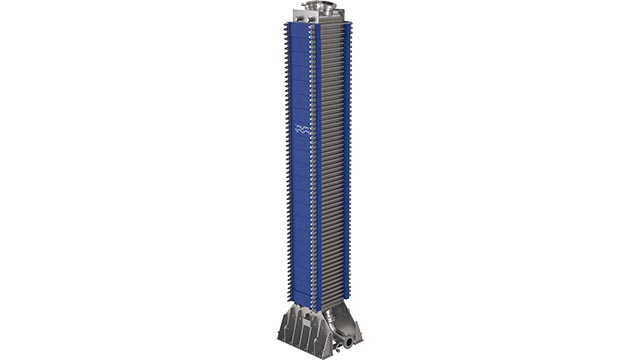

packinox plate-and-frame heat exchanger

Une efficacité thermique exceptionnelle

  • Faible coût d'exploitation - L'exceptionnelle récupération de chaleur permet de réaliser des économies d'énergie substantielles.
  • Faibles coûts de maintenance grâce à un encrassement minimal.
  • Réduction des dépenses d'investissement - Un seul Packinox peut remplacer plusieurs grands échangeurs de chaleur à faisceau tubulaire.
  • Faible perte de pression.
  • Une technologie fiable et éprouvée - Plus de 350 unités en service dans le monde.

Améliorer l'efficacité des applications LDES avec Packinox+.

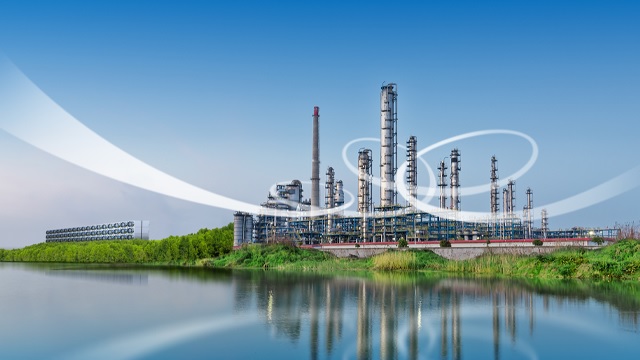

En raison de leurs nombreux avantages, les échangeurs de chaleur Packinox sont de plus en plus populaires dans une série d'applications telles que le captage et le stockage du carbone (CCS), le stockage d'énergie et la pétrochimie.

Packinox est également disponible dans une configuration de type plaques soudées et calandres .

Packinox+

Grâce à notre nouvelle technologie FlexFlow, un échangeur de chaleur Packinox+ peut être optimisé pour des flux hautement asymétriques et offre une gamme de configurations de flux, y compris des arrangements multi-flux, ce qui le rend très approprié pour un large éventail de tâches de processus exigeantes.

Packinox+ plate heat exchanger 640x360
.

Applications

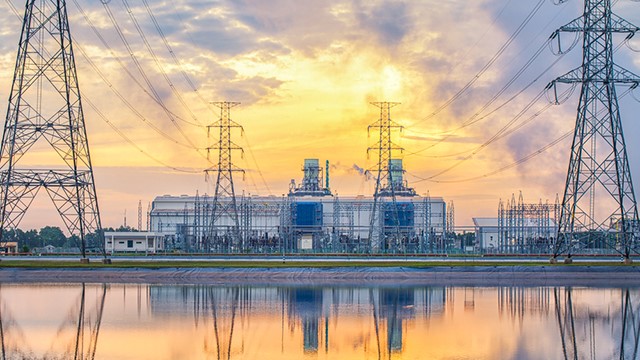

Les chances d'un charbon propre rentable augmentent

Découvrez comment deux usines de gazéification intégrée à cycle combiné (IGCC) bénéficient de l'utilisation des échangeurs de chaleur à plaques soudées et bâti Packinox d'Alfa Laval dans leurs systèmes de capture et de stockage du carbone (CCS).

industrial-power-plant-in-sunset

Échangeurs thermiques à plaques et calandre Packinox

Alfa Laval Packinox est également disponible dans une configuration « plaques et calandre », qui convient aux applications avec des pressions et des températures plus élevées. Le modèle à plaques et calandre comprend également le système de barre de pulvérisation breveté d’Alfa Laval, qui optimise l’injection de liquide dans les flux de gaz.

阿法拉伐全焊接板壳换热器-Alfa Laval fully welded plate and shell heat exchanger

Solutions durables

Imaginez un monde plus durable. Un monde où il faut moins pour produire encore plus. Un monde où nous répondons efficacement à nos besoins énergétiques croissants tout en réduisant simultanément nos émissions de CO2. Imaginez un monde où nous pouvons exploiter la puissance des ressources naturelles tout en les préservant. Chez Alfa Laval, nous ne nous contentons pas d'imaginer ce monde. Nous le construisons - avec nos clients et nos partenaires.

Male and female engineer discussing outside solar panels, windmills and green grass

Fonctionnement

.

Le cœur d'un échangeur de chaleur à Plate-And-Frame (plaques et cadres) Packinox Alfa Laval est un faisceau de plaques de transfert de chaleur entièrement soudé. Les flux chauds et froids circulent dans des canaux alternés entre les plaques, et dans des directions opposées. Le flux à contre-courant maximise le transfert de chaleur et permet de fonctionner avec des températures croisées dans une seule unité.

L'ondulation des plaques provoque une forte turbulence dans le milieu, ce qui augmente le transfert de chaleur et minimise l'encrassement.

Les soudures superposées sur deux des côtés du faisceau (bundle) de plaques forment des parois solides. Les deux autres parois sont renforcées par des panneaux latéraux, maintenus ensemble par un grand nombre de tirants. Cette conception permet à un échangeur de chaleur Plate And Frame Packinox d'Alfa Laval de fonctionner à des pressions élevées et avec une pression différentielle pouvant atteindre 70 bars.

Un échangeur de chaleur  Packinox peut être configuré pour fonctionner avec plus de deux flux, ce qui signifie que plusieurs fluides peuvent être chauffés ou refroidis simultanément.

Chaque flux peut avoir un nombre individuel de canaux et l'espacement des canaux peut être différent pour les différents médias.


Unique HyperCut plate design improves thermal efficiency

Alfa Laval’s unique HyperCut heat transfer plates have many benefits:

  • 50% lower pressure drop over the distribution areas compared to the previous design. This makes it possible to either increase heat recovery, reduce the size of the heat exchanger or to lower the overall pressure in the process.
  • 30% higher mechanical strength and higher resistance to thermo-mechanical stress.
  • Improved flow and pressure distribution, which improves operability.
.

Caractéristiques uniques

Packinox heat exchanger maximizes reliability with Explosion Forming

Explosion Forming

Plaques à haute résistance avec une durée de vie longue et fiable

Packinox heat exchanger with HyperCut increases reliability and reduces pressure drop

HyperCut

Conception unique de la plaque qui augmente la fiabilité et réduit la chute de pression.

Packinox heat exchanger with digital services for maximum uptime and performance

ALOnline

Services connectés pour une disponibilité et des performances maximales


ALOnsite

Assistance qualifiée sur site
