MBR Membranes

Des modules de filtration membranaire à la technologie innovante

La nature regorge de procédés intelligents et efficaces, nous nous sommes inspirés d'un certain nombre d'entre eux pour concevoir nos modules de filtration membranaire MBR.

Cela a été très fructueux et a permis de diminuer les coûts d'énergie, de réduire au minimum le nettoyage et d'améliorer la qualité de l'eau.

Nous développons progressivement nos systèmes pour les améliorer encore davantage, toujours avec le même facteur à l'esprit : l'efficacité naturelle.

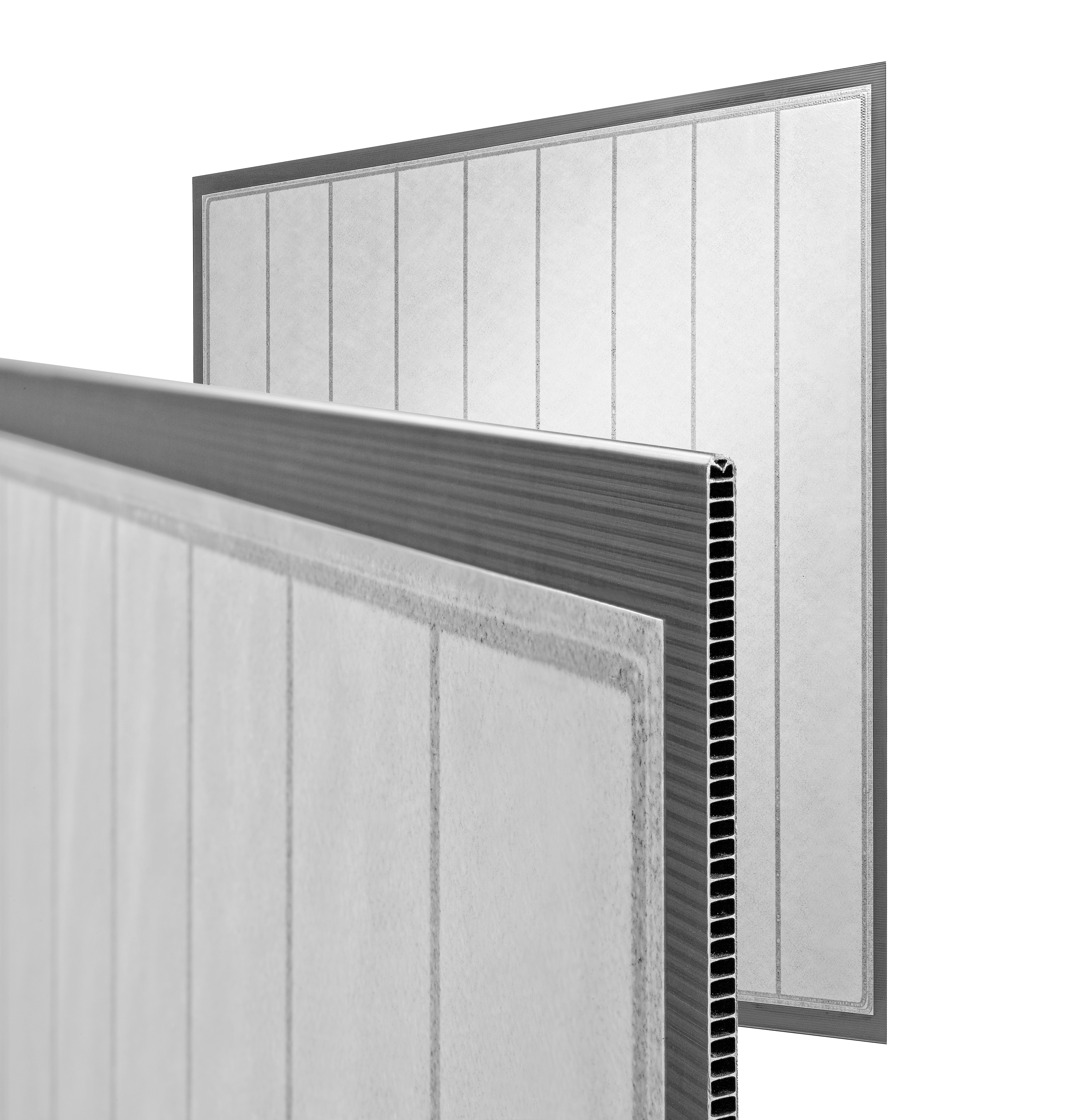

Le design unique de LowResist Alfa Laval fournit à notre module à membranes une perte de charge extrêmement faible. C'est grâce à la très faible pression transmembranaire (TMP) que les membranes MBR Alfa Laval nécessitent beaucoup moins de nettoyage et d'entretien que les autres MBR sur le marché. La faible TMP signifie qu'il n'y a pas d'encrassement des pores, mais seulement un encrassement de surface facile à enlever.

C'est aussi la raison pour laquelle les filtres MBR Alfa Laval fonctionnent par écoulement par gravité avec seulement 1 m d'eau au-dessus du module, permettant ainsi de maximiser la capacité d'un réservoir sans devoir utiliser de pompes.

Pour notre nouveau modèle, nous avons amélioré la technologie LowResist afin de réduire encore davantage la pression transmembranaire. Les nouvelles membranes ont des côtés ouverts, permettant à l'eau de s'écouler librement dans les boîtiers de perméat. Il en résulte une répartition plus uniforme de la pression sur la membrane, ce qui améliore la capacité et réduit les besoins de nettoyage.

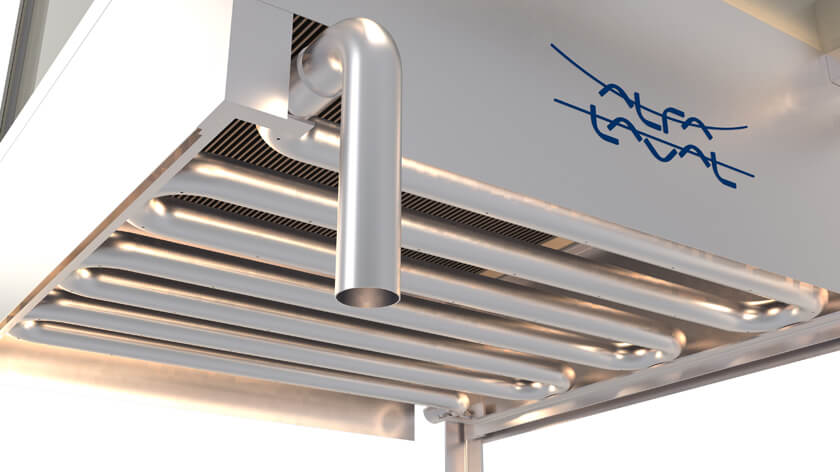

Système d'aération S Aerator™

Notre dernier modèle MBR est équipé du système d'aération S Aerator™. Ce nouveau système amélioré minimise la consommation d'air et supprime les opérations de nettoyage des obstructions.

Les blocages représentent un problème dans les systèmes d'aération traditionnels à lignes multiples. Leur nettoyage et leur redémarrage est un processus long et fastidieux.

Le nouveau système S Aerator™ Alfa Laval est doté d'une ligne simple à conception auto-rinçante. Les éventuels blocages sont automatiquement éliminés par rinçage lorsque la pression d'air s'accumule. L'eau qui a pénétré dans le module  suite à une obstruction est évacuée de façon automatique, il n'est dès lors pas nécessaire d'intervenir manuellement.

L'auto-rinçage facilite l'activation et la désactivation de l'air pendant le fonctionnement et permet d'activer vos modules à membranes avec une aération alternée. Dans les installations composées de plus d'un module à membranes, le lavage à l'air s'effectue en alternance et non en continu. L'encrassement ne constitue plus un problème grâce à la TMP extrêmement faible. Le grand avantage est l'économie d'énergie, des coûts d'investissement et d'entretien.

En extrémité de la ligne d'aération, la conduite verticale ouverte en bas vous permet de vérifier si vous sur-aérez votre bioréacteur. Les bulles d'air provenant de l'extrémité du tuyau indiquent que le système reçoit trop d'air.

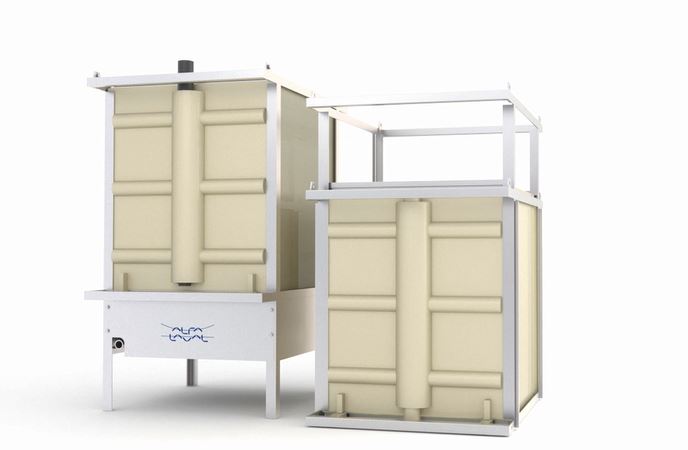

QuickSwap™ pour une manipulation simplifiée en intérieur

Les membranes sont faciles à installer et à remplacer grâce à la technologie QuickSwap™ Alfa Laval. La technologie unique QuickSwap™ permet de retirer chaque plaque individuellement, minimisant ainsi la hauteur de levage requise au-dessus du module à membrane. Par conséquent, les modules à membranes MBR Alfa Laval sont particulièrement adaptés aux installations intérieures ou souterraines où une hauteur de levage supplémentaire entraîne des coûts d'investissement plus élevés.

Toutes les membranes d'un module étant montées en plaques, une plaque entière peut être remplacée en une seule opération, au lieu d'avoir à remplacer séparément chaque élément de la membrane.

Pour remplacer une plaque, il suffit de baisser le niveau du réservoir, de retirer l'ancienne plaque et d'en mettre une nouvelle. Il n'est pas nécessaire de retirer tout le module du réservoir ou de passer du temps à s'assurer que chaque élément de la membrane est en place après avoir remplacé les membranes.

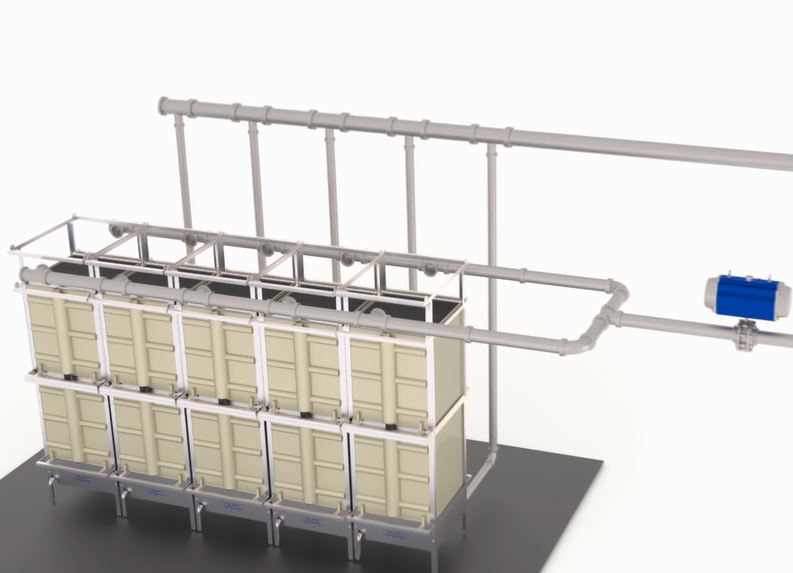

Optimisé pour une capacité importante

Les nouveaux modules à membranes MBR Alfa Laval n'ont besoin que de 2 côtés libres pendant le fonctionnement et peuvent donc être installés côte à côte en rangées, ce qui augmente la densité de la membrane installée de façon considérable.

Optimisez l'utilisation de la surface des réservoirs existants en optant pour le module de la taille requise tout en bénéficiant de la faible profondeur d'eau permis par le fonctionnement par gravité. Grâce à la solution Alfa Laval, vous tirez profit du maximum de la surface de la membrane par volume de réservoir.

La haute résistance à l'encrassement et l'absence d'encrassement des pores dans une membrane MBR Alfa Laval permet de faire fonctionner le bioréacteur avec des concentrations de solides en suspension jusqu'à 50 % plus élevées que les filtres des autres fabricants.

En combinant ces facteurs, vous obtenez une capacité maximale par volume de réservoir grâce aux membranes MBR Alfa Laval.

Des membranes résistantes au chlore pour traiter les eaux usées

Les membranes sont un élément clé d'une station d'épuration MBR. Nous développons et fabriquons nous-mêmes toutes les membranes utilisées dans nos modules de filtration MBR afin de garantir une qualité et une longévité optimales.

Les membranes sont fabriquées en PVDF résistant au chlore et ont été spécialement optimisées pour une utilisation dans le domaine des eaux usées.

Les membranes constituent une barrière absolue contre les bactéries, les microplastiques ainsi que plusieurs autres micropolluants, et l'eau traitée est garantie conforme aux exigences de réutilisation de l'eau ou de déversement respectueux de l'environnement.

Optez pour une gestion entièrement automatisée

Les membranes MBR Alfa Laval sont faciles à utiliser et peuvent être entièrement automatisées. Tous les aspects importants, tels que le lavage à l'air, la durée des cycles et le NEP, peuvent être déclenchés, commandés et surveillés à distance.

Le seul travail manuel requis est de s'assurer que les réservoirs de produits chimiques de nettoyage sont remplis.

Les besoins en manutention qui en résultent sont donc très faibles, normalement d'environ 1/4 d'équivalent en opérateurs à temps plein par installation.

Les avantages de la technologie de filtration membranaire

La nouvelle version de nos modules de filtration à bioréacteur à membrane comporte des améliorations qui renforcent la capacité, réduisent la consommation d'énergie et diminuent encore davantage les coûts d'entretien.

Une qualité de filtration sans pareil

L'un des plus grands avantages d'un bioréacteur à membrane est l'excellente qualité de l'eau de l'effluent. Les exigences réglementaires devenant de plus en plus strictes, vous êtes assuré d'être en possession d'une solution à l'épreuve du temps lorsque vous investissez dans des modules à membranes MBR Alfa Laval.

Une barrière physique absolue pour les bactéries, agents pathogènes et microplastiques

La membrane est une barrière physique absolue qui élimine toutes les bactéries et un certain nombre d'autres agents pathogènes, ainsi que tous les microplastiques, ce qui la rend appropriée pour un certain nombre d'applications de réutilisation, par exemple l'irrigation.

Un système de filtration membranaire représente également une excellente solution pour éliminer les composants préoccupants, les micropolluants et les produits pharmaceutiques des eaux usées municipales et hospitalières.

Les membranes MBR Alfa Laval sont accréditées selon l'article 22 du code réglementaire de la Californie (California Code of Regulations). Des études récentes menées par une station d'épuration des eaux usées au Danemark ont démontré que ces membranes sont totalement efficaces pour retenir et éliminer les polluants microplastiques. Elles répondent donc à vos besoins opérationnels futurs et à ceux de votre environnement local.

Parlons CAPEX : un coût d'investissement faible

Les modules de filtration membranaire Alfa Laval garantissent une capacité maximale dans n'importe quel espace disponible. Que vous construisiez une nouvelle station ou que vous modernisiez une station existante, vous constaterez que nos solutions réduisent les dépenses d'investissement (CAPEX).

Nouvelles stations d'épuration

Il est possible de réaliser des économies considérables sur les travaux de génie civil en choisissant Alfa Laval. La taille du réservoir peut être plus petite que pour les autres systèmes MBR grâce à la haute densité de la membrane et à la capacité de fonctionner avec une concentration plus élevée de solides en suspension. Un système Alfa Laval peut fonctionner avec une concentration en solides jusqu'à 50 % plus élevée que les solutions de fibres creuses, permettant ainsi d'utiliser un réservoir plus petit.

De plus, avec un système Alfa Laval, vous n'avez pas besoin d'installer de pompes pour la recirculation des boues. Pour ce faire, nous utilisons de l'air comprimé, l'air de lavage faisant circuler la boue. Vous effectuerez également des économies sur les pompes et la tuyauterie grâce à la simplicité de conception. Avec la gravité comme force motrice pour l'écoulement,  vous n'avez besoin que d'une pompe de NEP.

Stations d'épuration existantes

La grande flexibilité de nos modules de filtration membranaire permet de les adapter à toute infrastructure existante. Vous pouvez choisir de laisser la gravité entraîner le système ou d'utiliser des pompes de perméat à faible consommation d'énergie. Notre gamme de modules membranaires de différentes tailles garantit  une capacité de membrane maximale dans vos réservoirs existants.

Nous vous invitons à contacter nos experts pour obtenir des réponses détaillées à vos questions.

Contacter nos équipes

Une technologie réduisant les coûts énergétiques

L’énergie est le principal coût d’exploitation d’une centrale MBR, l’efficacité énergétique est par conséquent une préoccupation majeure.

Les membranes MBR Alfa Laval livrent les meilleures performances du marché avec le coût énergétique le plus bas possible. La conception LowResist™ permet de faire fonctionner les modules de filtration en utilisant la gravité comme seule force motrice, supprimant de telle sorte les coûts liés à la puissance de pompage.

Le nouveau système S Aerator™ Alfa Laval permet d'optimiser le lavage à l'air et, par conséquent, la consommation d'énergie de la soufflerie d'air, sans risquer un blocage important de l'aérateur ou un encrassement considérable de la membrane.

Un entretien grandement réduit, l'un des grands avantages procurés par les innovations de nos modules de séparation membranaire

Nettoyage en place (NEP)

En fonctionnement normal, une période de relâchement de 2 minutes toutes les 10 minutes suffit pour que l'air de lavage élimine l'encrassement de la surface.

Il n'est pas nécessaire d'effectuer un rétrobalayage fréquent ou un lavage chimique renforcé, seul un nettoyage NEP d'1 à 2 heures tous les 2 ou 3 mois suffit. Les gains de temps par rapport aux autres systèmes MBR sont très importants.

Les longs cycles de nettoyage NEP présentent également l'avantage de minimiser l'usure des membranes et de réduire l'utilisation de produits chimiques.

Il n'est pas nécessaire de retirer les modules du réservoir pendant leur durée de vie : les membranes sont montées dans une cassette et il suffit de baisser le niveau du réservoir et de remplacer la cassette.

Le remplacement de membranes à la fin de leur durée de vie est facile : seul un espace de 1,3 m au-dessus du bord du réservoir est nécessaire afin de soulever les module, caractéristique précieuse dans les espaces confinés.

Une maintenance facilitée

Chaque détail d'un système à membranes MBR Alfa Laval est conçu et fabriqué spécifiquement pour être utilisé dans les applications de traitement des eaux usées.

Les pièces mobiles ou les vannes ne sont pas en contact avec la boue et le recours à une pompe a été réduit au minimum. L'entretien est réalisé sans avoir à retirer le filtre du réservoir du bioréacteur ou à le vider. Si vous devez remplacer une membrane, le système QuickSwap vous permet de le faire en un temps record.

En savoir plus sur QuickSwap ici.

Aucune formation avancée de votre personnel n'est requise si vous adaptez votre station d'épuration à la technologie MBR : toutes les technologies de notre système MBR seront familières à votre personnel.

Encrassement réduit pour un nettoyage minimal

La très faible pression transmembranaire (TMP) propre au module à membranes LowResist™ minimise l'encrassement, tout particulièrement des pores. Le seul nettoyage requis pour un filtre MBR Alfa Laval est un lavage à l'air toutes les 10 minutes et un NEP 4 à 6 fois par an.

En d'autres termes :

• Pas de rétrobalayage
• Faibles exigences en matière de lavage chimique et absence de trempage dans la plupart des cas
• Il n'est jamais nécessaire de retirer le module de filtration du réservoir pendant sa durée de vie
• NEP minimal
• Utilisation réduite de produits chimiques
• Gain de temps
• Moins d'usure des membranes et des pompes

Conclure un Accord de performance avec Alfa Laval vous apporte une tranquillité d'esprit totale et des performances garanties.

L'équipe d'experts MBR Alfa Laval s'assure que vous obtenez le niveau de flux et de TSS spécifié dans votre accord.

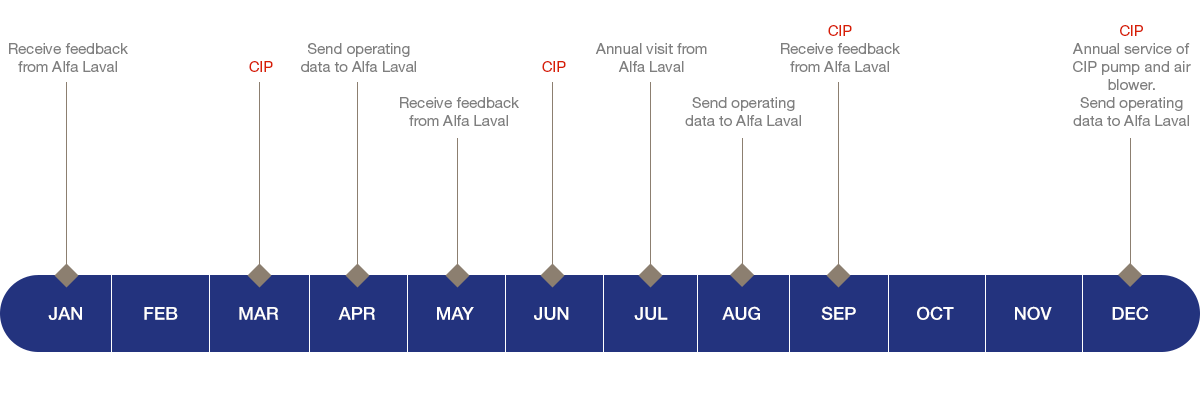

Tout ce que nous vous demandons, c'est de nous envoyer des données d'exploitation 3 fois / an afin d'évaluer le fonctionnement de votre système.

Une 1 fois / an, un expert MBR Alfa Laval se rend à votre usine pour discuter des possibilités d'optimisation et procéder à une inspection visuelle.

Si vous avez établi un contrat de performance, nous sommes également présents lors de la mise en service et la garantie mécanique est prolongée jusqu'à 5 ans.

Votre solution de traitement des eaux conçue dans une logique de partenariat

Nous vous assistons volontiers à chaque étape du processus, dès la conception initiale et tout au long de la durée de vie de votre installation.

La coopération avec nos clients commence souvent dès la phase de conception de leur solution : après audit des besoins et de l'existant, notre savoir faire nous permet de proposer des solutions à même d'optimiser la station de traitement des eaux dans le but d'assurer une capacité, une qualité de l'eau et une efficacité énergétique optimales.

La flexibilité de notre système nous permet de personnaliser votre nouvelle station en fonction de vos besoins précis. Nous nous assurons que l'aspect biologique de votre réservoir soit traité dans les meilleures conditions possibles.

Nous pouvons également fournir des équipements de traitement et de déshydratation des boues à l'efficacité éprouvée qui répondent aux exigences des solides produits dans les installations de filtration membranaire MBR.

Retour d'expérience de clients ayant opté pour la filtration membranaire des eaux (MBR)

Plus de 150 systèmes MBR Alfa Laval sont installés dans le monde, traitant tous les types d'eaux usées municipales et industrielles. Découvrez quelques exemples des possibilités offertes par cette solution.

Clear Creek, à Denver Colorado, a choisi les membranes MBR d'Alfa Laval plutôt que le procédé de traitement des eaux usées par boues activées (CAS) afin de privilégier la haute qualité des effluents, la fiabilité, les économies réalisées grâce à une maintenance réduite, ainsi que la facilité d'utilisation.

 > Lire le retour d'expérience client : La technologie de filtration membranaire (MBR) pour moderniser la station d'épuration de Denver

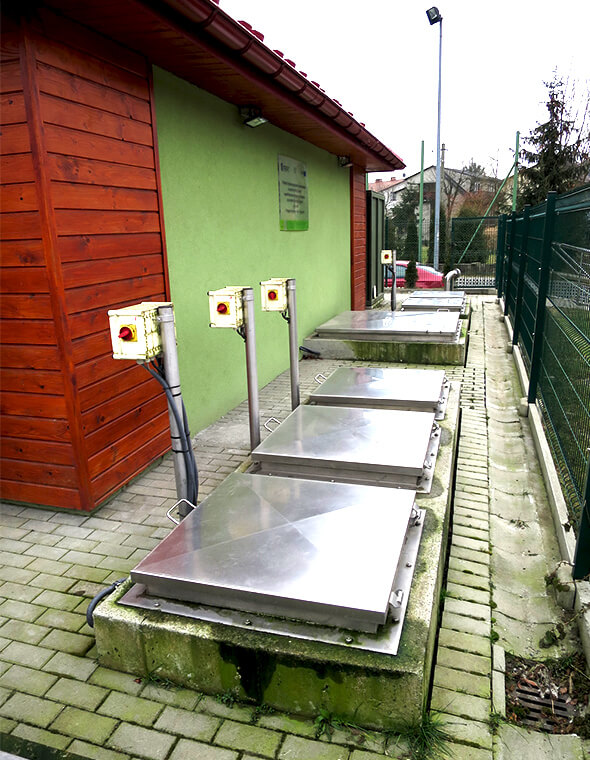

La société Schwander Polska en Pologne est leader dans la conception et la construction de stations d'épuration des eaux usées basées sur la technologie MBR.

Afin d'assurer un temps de fonctionnement long et sans incident à un coût d'exploitation minimal, l'entreprise a décidé d'utiliser les membranes MBR Alfa Laval dans tous ses projets.

Le producteur de fécule de pomme de terre KMC traite les eaux usées avec 10 000 mg de DCO/l dans sa station d'épuration.

Grâce aux membranes MBR Alfa Laval, l'entreprise bénéficie d'une grande flexibilité afin d'utiliser les bactéries les plus appropriées dans ses bioréacteurs et peut ainsi répondre aux exigences de la municipalité en matière de qualité des effluents.

Un réseau de service mondial au service de votre station de traitement des eaux

Avec Alfa Laval comme partenaire de service, la solution est toujours à portée de main.

Nous disposons d'équipes dédiées à la maintenance dans près de 100 pays prêtes à vous intervenir. De plus, notre chaîne logistique vous permet d'obtenir les pièces de rechange nécessaires le plus rapidement possible.
