LKH

Conçues pour répondre aux exigences en matière d'hygiène des industries agroalimentaire, des produits laitiers et boissons, et des cosmétiques et soins corporels, les pompes centrifuges LKH augmentent la productivité des processus tout en offrant une efficacité élevée et une manipulation des produits en douceur.

LKH离心泵-LKH centrifugal pump

Gentle product treatment, accurate flow control and solid energy savings

  • Enhance product safety and quality with hygienic design with optimal cleanability
  • Maximize uptime and minimize maintenance due to robust mechanical design and modular, easy-to-maintain front-loading seals
  • Increase productivity and sustainability due to high energy efficiency and reduced use of cleaning media, minimal waste and smaller carbon footprint
  • Reduce capital investment due to high pump efficiency and wide performance envelope, eliminating the need to arrange pumps in series or in parallel
  • Comply with international hygienic design requirements and minimize the risk of contamination

Get high pump efficiency, gentle product treatment and substantial energy savings in hygienic applications from the premium Alfa Laval LKH centrifugal pump. It outperforms similar pumps due to its robust mechanical design, wide performance envelope, long-lasting seals, and simplified maintenance routine. Compliance with international standards ensures process hygiene.

With its wide performance envelope, the LKH helps reduce capital investment. It comes in 13 sizes, handling flow rates up to 500 m3/h and differential pressures up to 11 bar (160 psi) at 50Hz. The LKH is also available in specific executions to meet special requirements, such as evaporation, high-pressure, self-priming and high-purity applications.

Des performances haut de gamme

Les pompes centrifuges LKH, qui constituent la gamme de pompes centrifuges haut de gamme d'Alfa Laval, se caractérisent par un rendement élevé, une faible consommation d'énergie, plusieurs options et un large éventail de débits et de pressions.

Rendement élevé

La pompe et le moteur, conçus avec précision, assurent un rendement élevé et un traitement en douceur du produit. La conception robuste et les tolérances serrées associées à la conception avancée de la turbine minimisent la recirculation et garantissent un transfert d'énergie efficace.

Conception optimale de la pompe

La conception de la turbine assure une manipulation en douceur et efficace du produit lors de son passage dans la pompe. Cela garantit l'intégrité du produit et minimise la NPSHr (hauteur d'aspiration positive nette requise).

Faible consommation d'énergie

Améliorer la consommation d'énergie de votre pompe offre un énorme potentiel d'économies d'énergie. La conception optimisée de la pompe et le moteur haut de gamme des pompes centrifuges LKH d'Alfa Laval offrent généralement un rendement énergétique supérieur à celui des pompes haut de gamme similaires, et qui peut aller jusqu'à 50 % par rapport aux pompes de milieu de gamme similaires.

Nettoyabilité et conception hygiénique

Le facteur clé est l'attention portée aux détails. Les joints à compression contrôlée, les éléments internes sans fissures, la garniture mécanique externe et la turbine optimisée avec des trous d'équilibrage garantissent que la pompe est vraiment nettoyée pendant un cycle NEP rapide. Les composants et les joints parfaitement alignés avec des joints toriques serrés à une compression prédéfinie minimisent les surfaces de contact avec le produit en élastomère, ce qui préserve également l'hygiène.

Garniture externe – hygiénique et facile à entretenir

Grâce au positionnement de la garniture à l'extérieur de la pompe, les composants difficiles à nettoyer n'entrent pas en contact direct avec le produit. De plus, la conception à chargement frontal permet un remplacement rapide et facile, ce qui augmente le temps de fonctionnement tout en réduisant les coûts de maintenance. Les garnitures interchangeables simples, arrosées et doubles simplifient l'inventaire des pièces de rechange.

Garantie

Alfa Laval offre une garantie de trois ans sur toutes les pièces inusables, sous réserve que des pièces d'origine soient utilisées.

Avantages du produit

  • Rendement élevé
  • Conception hygiénique
  • Faible consommation d'énergie

Alfa Laval LKH Prime

Premium devient Prime - Définir une nouvelle norme en matière de technologie de pompe à amorçage automatique.
Alfa Laval LKH Prime

Fonctionnement

Operating principle

The impeller of the LKH centrifugal pump is mounted on a shaft and driven by an electric motor. The shaft turns, transferring the rotational energy to the fluid passing through the pump. The centrifugal force of the fluid increases the fluid’s kinetic energy and velocity as well as the pressure in the pump. The centrifugal force then directs the fluid towards the pump outlet.

Pump range

The LKH centrifugal pump is available in 13 sizes to handle capacities up to 500 m3/hour and pressures up to 11 bar at 50 Hz. Options include different types of shaft seals and elastomer materials, casing drain, heating jacket, and various surface finishes.

Unique impeller design

The semi-open impeller with a unique multi-vane design ensures particularly low NPSHr (Net Positive Suction Head required), which helps prevent cavitation and minimizes the risk of mechanical damage. It also features balancing holes that enhance circulation around the shaft seal and reduce axial forces. This maximizes cleanability while reducing wear on the shaft seal and motor bearings.

Garniture externe

Grâce à la garniture à chargement frontal, avec les ressorts et les rondelles montés du côté atmosphérique, la maintenance est rapide, facile et peu coûteuse. Le remplacement de la garniture ne prend que quelques minutes. Par ailleurs, la conception équilibrée minimise le risque d'ouverture du joint lors d'un choc de pression imprévu.

Garniture optimisée

Une garniture s'adapte à une large gamme de pompes. La même garniture simple LKH se monte sur 11 modèles de pompes LKH ainsi que sur tous les modèles de pompe SolidC. La garniture LKH peut également être utilisée simple, arrosée ou double, et elle est interchangeable en quelques minutes grâce à quelques composants supplémentaires.

Cette standardisation réduit les stocks et permet de remplacer rapidement et facilement les pièces d'usure.

Accouplements à compression

L'accouplement à compression constitue une autre caractéristique notable. Cela permet de fixer solidement le prolongateur d'arbre à l'arbre du moteur et d'obtenir un alignement précis. L'installation est simple, le fonctionnement est sécurisé et le bruit et les vibrations sont réduits au minimum. De plus, l'accouplement aide à prolonger la durée de vie de la garniture et du moteur.

Vidéos de service et d'entretien à 360°

Pompes centrifuges Alfa Laval LKH - changer la garniture arrosée

Pompes centrifuges Alfa Laval LKH - changer la garniture simple

Pompes centrifuges Alfa Laval LKH à garniture mécanique double

Kits d'entretien Alfa Laval

Vous pourriez également être intéressé par...

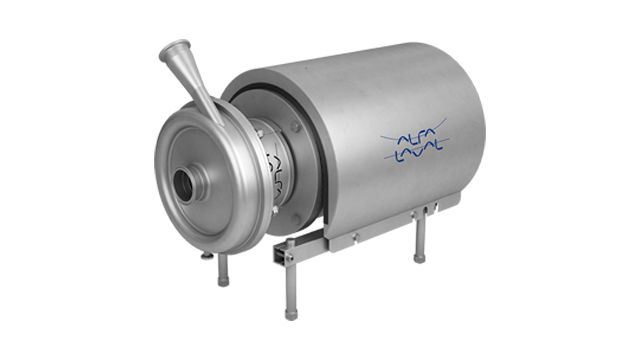

LKH UltraPure
