Echangeur thermique industriel
La gamme des échangeurs de chaleur à plaques et joints à cassettes Alfa Laval pour les applications industrielles est extrêmement polyvalente. Elle peut être utilisée dans tous les types d’industries et offre un nombre considérable de tailles, plaques, matériaux de joints et options. Chaque détail est soigneusement conçu pour assurer des performances optimales, une disponibilité maximale et une grande facilité de maintenance.
La gamme Alfa Laval d'échangeurs de chaleur industriels permet de récupérer la chaleur de manière économique, d'améliorer le chauffage, le refroidissement, la condensation et le rebouillage de flux pour de nombreuses industries, tout en augmentant la rentabilité et en réduisant les coûts, l'encombrement au sol et les émissions.
Vous pouvez compter sur nos échangeurs pour réaliser les tâches les plus difficiles avec une qualité et une fiabilité homogènes.
Un design de pointe et des performances exceptionnelles au service des industries lourdes et de l'agro-industrie
Robustesse adaptée aux conditions les plus difficiles, efficacité optimale, maintenance et SAV à la hauteur de vos enjeux, notre gamme d'échangeurs industriels est le fruit d'une longue expérience auprès des applications de process exigeantes.
Conception polyvalente des échangeurs à plaques et joints à cassettes
Une conception pour tous les environnements
Grâce à sa polyvalence, la gamme industrielle est conçue et configurée pour des applications allant de tâches relativement simples avec de faibles exigences jusqu’aux opérations très difficiles ayant des exigences très strictes de performances et de documentation.
Ils sont utilisés pour le chauffage et le refroidissement de fluides, la récupération de chaleur fatale, la condensation et l’évaporation.
Fonctionnement
La surface d’échange thermique d’un échangeur de chaleur à plaques et joints à cassettes comprend une série de plaques ondulées, assemblées entre le bâti fixe et le bâti mobile, ce qui maintient la pression théorique. L’étanchéité entre les plaques est assurée par des joints. Pour obtenir les meilleures performances thermiques et un faible pincement de température, les fluides s’écoulent normalement à contre-courant dans l’échangeur de chaleur.
La gamme d’échangeurs à plaques et joints Alfa Laval pour applications industrielles est proposée avec plusieurs profondeurs d’empreinte, différents angles de chevrons et différentes formes d’ondulations, qui sont conçus et sélectionnés avec soin pour obtenir des performances optimales.
Grâce à CurveFlow™ et à la zone de distribution à pressage « en motif plaque de chocolat », les fluides sont distribués de manière homogène sur l’ensemble de la plaque. La surface de transfert thermique est donc utilisée en totalité, ce qui évite les zones stagnantes pouvant favoriser l’encrassement.
De fortes turbulences entre les plaques entraînent un meilleur transfert thermique, accompagné cependant d’une perte de charge.
GPHE liquide / liquide
Réchauffeur à vapeur GPHE
GPHE 2 passes
Des plaques et joints pour différents besoins
Les échangeurs thermiques à joint Alfa Laval destinés à l'agro-industrie comportent de nombreuses caractéristiques qui vous assurent des performances thermiques maximales et réduisent la perte de charge.
Les innovations et les concepts R&D éprouvés offrent des avantages considérables, tels que le coût total du cycle de vie du produit, l’augmentation de la production, les temps d’immobilisation minimisés et la sécurité accrue du personnel.
Différents design de plaques répondant aux besoins spécifiques de votre process industriel
Les plaques sont disponibles avec différentes profondeurs de pressage, angles de chevrons et formes d'ondulations, toutes soigneusement conçues et sélectionnées pour obtenir des performances optimales.
Notre gamme industrielle est disponible avec 4 principales configurations de plaques :
- Plaque simple avec motif en chevron pour un flux parallèle offrant des performances thermiques et une perte de charge optimales
- Plaque simple avec motif en chevron pour un écoulement diagonal pour une performance thermique optimale lorsqu'elle est montée horizontalement et nécessite une vidange complète
- Double plaque lorsque vous devez éviter le croisement de fluides
- Une plaque à double paroi spéciale pour les applications hygiéniques lorsque vous devez éviter le croisement de fluides
Une double paroi pour plus de sécurité
Les échangeurs de chaleur à plaques et joints à double paroi sont idéaux pour les fluides qui ne doivent pas se mélanger du fait des conséquences pour l'environnement, la détérioration des fluides de process ou parce que cela serait dangereux pour le produit.
En cas de fuite, le fluide sort de l'échangeur au lieu d'être mélangé avec le second flux, ce qui facilite et simplifie la détection des fuites.
Des performances optimisées
La zone de distribution garantit une répartition uniforme des fluides sur toute la surface d'échange thermique et évite les zones stagnantes susceptibles de provoquer un encrassement.
Un certain nombre de caractéristiques de conception permettent de maximiser l'échange thermique. Le rendement élevé par m² minimise le nombre de plaques et la matière première utilisée. Il en résulte une unité compacte et à faible encombrement.
Alors que la turbulence élevée entre les plaques entraîne un échange thermique plus important, la perte de charge en résulte. Nos ingénieurs en conception thermique peuvent vous aider à choisir le modèle ainsi que la configuration qui conviennent à votre application, afin qu'elle livre une performance thermique maximale avec un minimum de chute de pression.
Des joints à l'étanchéité garantie
Afin de sceller hermétiquement vos échangeurs et éviter les fuites, le profil des joints, leur largeur, épaisseur, type et composé de polymère sont configurés pour chaque échangeur thermique selon sa fonction.
Selon l'application et la fréquence des ouvertures de l'unité, le joint pourra être fixé à l'aide de clips ou de doigts, ou encore être collé à la plaque. Nous utilisons une colle époxy durcie à 2 composants spécialement développée pour offrir une adhérence maximale dans les applications où un nettoyage fréquent est nécessaire.
Des échangeurs conçus pour une maintenance aisée
Bien conçus, les échangeurs de chaleur de la gamme industrielle sont faciles à entretenir et ont une durée de vie particulièrement longue.
- Joint ClipGrip™ : un joint sans colle doté d’un alignement supérieur qui assure une parfaite étanchéité et facilite la maintenance
- Joint collé : un joint collé avec une colle en époxy vulcanisé à 2 composants, qui maintient le joint en place pendant toute opération de nettoyage
- Surface d'échange CurveFlow™ : assure une utilisation complète de la surface de transfert thermique et réduit l’encrassement
La conception des galets de roulement de bâti mobile, butées à billes des tirants et systèmes d’alignement à 5 points avec supports renforcés facilitent et accélèrent l’ouverture et la fermeture pour les opérations de maintenance de l’échangeur thermique. Vous évitez d'avoir à utiliser des outils lourds ou d’endommager les plaques.
La modularité pour atout
Les échangeurs Alfa Laval pour les applications industrielles peuvent être modifiés rapidement et facilement si les paramètres de vos process fluctuent. L’expertise de nos équipes et la disponibilité des pièces vous assurent une grande tranquillité d'esprit.
Un SAV à proximité de votre site
Notre réseau de services et maintenance Alfa Laval proche de votre site permet une réactivité garantissant la sécurité de votre production.

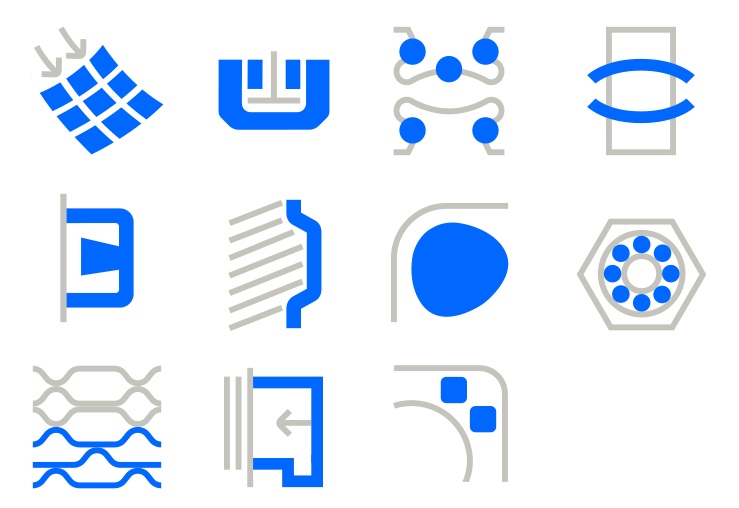

Découvrez plus de fonctionnalités en vidéo
Joints d'étanchéité à colle epoxy ultra résistante
Joints d'étanchéité sur mesure
Guidage d'angle perpendiculaire
Ouverture de boulon incliné
Ouverture de boulon trou de serrure
Rouleau de plaque de pression
Rondelle de sûreté
Tête de boulon fixe
Chambre de fuite
Écrous allongés
Contactez nos spécialistes pour concevoir et sélectionner le modèle et la configuration assurant des performances thermiques maximales et une perte de charge réduite adapté à votre application.
Des échangeurs industriels adaptés à toutes les applications
Hydrocarbures aromatiques
La production d'hydrocarbures aromatiques exige une grande efficacité de la récupération de chaleur.
Alfa Laval fournit des technologies innovantes, compactes et économes en énergie pour chaque phase de la production de benzène, toluène, xylène ou de phénol.
Ethylène
Notre gamme d'échangeurs de chaleur extrêmement efficaces permet d'économiser l'énergie, réduire les goulots d'étranglement, augmenter la disponibilité des équipements et diminuer l'impact environnemental de la production d'éthylène.
Oxyde d'éthylène et éthylène glycol
Les procédés de production d'oxyde d'éthylène et d'éthylène glycol nécessitent de récupérer l'excès de chaleur.
Les technologies innovantes d'Alfa Laval présentent d'excellents résultats à tous les stades du process, et elles ont un rôle essentiel comme refroidisseurs économes, rebouilleurs, échangeurs et condenseurs.
Chimie fine et de spécialité
Depuis de nombreuses années, les échangeurs spécialisés Alfa Laval optimisent les procédés de chauffage, refroidissement, condensation et transfert de chaleur pour la chimie fine et de spécialité tels que les adhésifs, résines, agents de surface, additifs polymères, produits chimiques de traitement de l’eau.
Produits pétrochimiques intermédiaires
Que vous produisiez des formaldéhydes, polyols, acides organiques, amines ou tout autre produit pétrochimique intermédiaire, Alfa Laval dispose des échangeurs de chaleur, condenseurs, décanteurs et équipements de séparation tout comme de l'expertise nécessaires.
Méthanol
Les chaudières de récupération de chaleur résiduelle des gaz de process Alfa Laval OLMI, les refroidisseurs de gaz de process et les échangeurs de chaleur Alfa Laval Packinox optimisent vos opérations de production de méthane et vous aident à augmenter vos bénéfices dans le respect des normes les plus rigoureuses.
Polymères et fibres
Les particules et fibres présentes dans les fluides sont particulièrement contraignantes pour les équipements de traitement des polymères et fibres.
C'est pourquoi Alfa Laval a conçu des échangeurs de chaleur à plaques et joints à canaux larges.
Produits ménagers
Alfa Laval offre une gamme complète d'échangeurs efficaces et durables : spiralés, plaques et joints, condenseurs, décanteurs et équipements de séparation pour la production de produits ménagers et de consommation, tels que la peinture, colle, laques ou détergents.
Outil de sélection d'échangeur industriel
Trouvez rapidement l'échangeur de chaleur idéal votre application de process exigeante. En 5 minutes vous disposez d'une recommandation personnalisée de solution thermique efficace et adaptée.
Ressources - Fichiers BIM
Prévisualisez et téléchargez les fichiers BIM pour vos solutions de transfert thermique.
Des questions sur les échangeurs à plaques ? Un projet d'installation d'échange thermique ?
Contactez-nous et profitez de l'expérience et l'expertise d'Alfa Laval en échange thermique pour vous aider et conseiller sur la solution d'échangeur de chaleur adaptée à vos besoins.
