Vanne anti-mélange process - Unique Mixproof

Les vannes unique Mixproof Alfa Laval permettent le passage simultané de deux produits ou fluides différents à travers la même vanne sans risque de contamination croisée. Leur fonctionnement sans perte de produit est conforme à la plupart des normes d'hygiène.

Unique Mixproof Valve

Gestion des fluides sûre et efficace

  • Fonctionnement durable et sans perte de produit, et risque minimal de contamination du produit grâce à une conception de pointe à double clapet.
  • Fonctionnement sûr et hygiénique grâce à la protection supplémentaire des joints à double lèvre
  • Maintenance facile et rapide grâce à la conception à chargement par le haut
  • Facilité d'utilisation - aucun composant réglable, un actionneur facile à entretenir et une détection de fuite intégrée sur tous les joints
  • Rentable - une seule vanne Unique Mixproof peut souvent remplacer deux ou plusieurs autres types de vanne

Le concept modulaire de ces vannes d'arrêt vous permet de les adapter à vos besoins spécifiques et de ne payer que pour les fonctionnalités et capacités dont vous avez besoin. Profitez pleinement des avantages des vannes Unique Mixproof en les combinant avec les boîtiers de commande et de détection de vannes ThinkTop v70 Alfa Laval.

.

Gamme de vannes double clapet et anti-mélange Alfa Laval Mixproof adaptée pour tout type d'installation et d'application hygiénique :

Le concept de vanne Unique mixproof Alfa Laval offre des solutions modulaires que vous pouvez facilement adapter à vos besoins spécifiques. Cela signifie que vous ne payez que pour les fonctionnalités et capacités dont vous avez vraiment besoin. Pour faciliter la sélection, une série de versions de vannes Unique mixproof est disponible.

Alfa Laval propose une gamme complète de vannes destinées à des applications hygiéniques dans diverses industries : produits laitiers, aliments, boissons, produits d'entretien, cosmétiques et soins corporels, biotechnologie et pharmacie.

Unique Mixproof à forte teneur en alliage

La vanne Unique Mixproof à forte teneur en alliage est développée et conçue pour convenir aux applications difficiles notamment : laitières, alimentaires, de boissons, de soins personnels et d'entretien. Les produits contenant un niveau élevé de chlorure, de produits chimiques ou un faible pH nécessitent un équipement à haute teneur en alliage pour améliorer la résistance à la corrosion.



Unique Mixproof UltraPure

La vanne Unique Mixproof UltraPure est dévolue et conçue pour répondre aux exigences strictes des industries biotechnologiques et pharmaceutiques. Cette solution de vanne garantit un degré plus élevé de flexibilité de l'installation, ce qui permet d'optimiser l'efficacité de l'installation sans compromettre la sécurité des produits. Les clients ont plusieurs options pour répondre aux besoins individuels ; par exemple des alliages supérieurs pour améliorer la résistance à la corrosion. La vanne Unique Mixproof UltraPure, comme tous nos équipements UltraPure, est fournie avec la documentation Alfa Laval Q-doc.



 Unique Mixproof Basic

Le modèle Unique Basic comprend les composants de base qui offrent une sécurité et une détection des fuites excellentes. Elle dispose d'un actionneur sans clapet supérieur et des clapets non équilibrés.

Unique Mixproof SeatClean

Unique SeatClean est le choix idéal pour les installations standard qui manipulent des produits avec des solides. Pendant les procédures de nettoyage normales, le lève-siège nettoie les clapets et les sièges. Un clapet inférieur équilibré élimine le risque de mélanger les produits par choc de pression ou lorsque la pression dans le tuyau est élevée.



Unique Mixproof HighClean

Unique HighClean répond à vos besoins de traitement lorsque vous avez à faire à des produits collants. SpiralClean assure un nettoyage en profondeur des broches, des clapets supérieurs et inférieurs et de la chambre de fuite. Avec un clapet supérieur et inférieur équilibré, la configuration de cette vanne protège contre les effets de la haute pression et des coups de bélier.



Unique Mixproof UltraClean

UltraClean unique répond aux exigences les plus élevées en matière de traitement hygiénique des produits collants, des produits à haute teneur en solides ou des applications qui nécessitent des conditions proches de l'asepsie. Il comprend un actionneur avec relevage de clapet intégré, des clapets supérieurs et inférieurs équilibrés et SpiralClean.

Vanne anti-mélange économique

Les vannes Unique Mixproof d'Alfa Laval disposent de deux clapets indépendants, ce qui signifie qu'une seule vanne Unique Mixproof peut souvent remplacer deux ou plusieurs vannes de type différent.

Fonctionnement sans perte de produit exceptionnel

La conception de pointe à double clapet permet un fonctionnement durable et sans perte de produit qui minimise le risque de contamination du produit. L'utilisation de joints à lèvre double offre une protection supplémentaire pour assurer un fonctionnement sûr et hygiénique.

Vanne facile à nettoyer et à entretenir

Les vannes Uniques mixproof présentent une conception à chargement par le haut, ce qui rend la maintenance rapide et facile. Elle ne présente également aucun composant réglable, un actionneur facile à entretenir et une détection de fuite intégrée sur tous les joints. Les vannes Unique mixproof uniques répondent à la plupart des normes d'hygiène et peuvent être fournies avec le système de nettoyage SpiralClean en option.



Groupes de vannes / manifold de vannes - solutions d'aiguillage process

Nous sommes spécialisés dans la fourniture de SKID de vannes préfabriqués personnalisés pour répondre à des besoins spécifiques et individuels.

Notre expertise vous aide à assurer une gestion d'aiguillage des fluides la plus efficace possible, en utilisant le moins de composants possible et en traitant efficacement les problèmes clés tels que le cycle thermique, le nettoyage, la vidange et le contrôle du débit.

Les groupes de vannes Alfa Laval peuvent être fournis pré-assemblés et prétestés, mais également entièrement câblés avec tous les tubes pneumatiques nécessaires, les boîtes de jonction et les panneaux de commande pré-connectés. Cela signifie que vous pouvez mettre en ligne même des installations complexes le plus rapidement possible, ce qui vous fait gagner du temps et évite la perte de revenus associée au dépannage et aux temps d'arrêt sur site.

Pour plus d'informations, veuillez consulter la documentation et le guide de sélection ci-dessus.

Pour des alternatives économiques à la gamme de vannes Unique mixproof, Alfa Laval propose également des  vannes anti-mélange SMP BC

Profitez pleinement des avantages de l'utilisation des vannes Unique mixproof en les combinant avec les unités de commande et de détection de vannes ThinkTop et ThinkTop Basic Alfa Laval V50 et V70.



Construction

Le concept de vanne Mixproof Unique repose sur une série de composants de base, notamment le corps de vanne, le clapet de vanne, l'actionneur et les options et accessoires de nettoyage qui prennent en charge une large gamme d'applications. À l'aide de ces composants, vous pouvez construire une vanne mixproof unique pour répondre aux exigences exactes de votre processus.

Pour faciliter l'entretien, le robinet à l'épreuve des mélanges Unique comporte également des trous de détection des fuites qui signalent à l'avance l'usure ou l'endommagement des joints toriques statiques. Les opérateurs peuvent inspecter visuellement la vanne à tout moment sans avoir à la démonter.



Système SpiralClean

Alfa Laval propose son système NEP - Nettoyage en Place externe connecté « SpiralClean ». Ce système garantit un fonctionnement hygiénique dans les applications exigeantes où le nettoyage de la vanne Unique Mixproof par la fonction de levage et de poussée du clapet n'est pas suffisant. Le système SpiralClean peut être ajouté pour nettoyer les paliers supérieurs et inférieurs et pour rincer la chambre de fuite de la vanne. En utilisant moins de liquide de nettoyage, de services et de temps, SpiralClean nettoie plus en profondeur et plus efficacement que les dispositifs NEP/CIP externes connectés conventionnels.

Un autre avantage important : SpiralClean permet à la vanne Unique mixproof de fonctionner dans des conditions de type aseptique, créant une barrière de vapeur à l'atmosphère lors de l'application de vapeur sur les tuyaux CIP.

Besoin d'une vanne adaptée à votre installation et application hygiénique ?

Nos experts vous aide à trouver les équipements adaptés à votre process :

Demander un devis ou Obtenir des renseignements

Vous disposez déja d'un équipement de Vanne hygiénique Alfa Laval et vous avez besoin d'aide ?

Contactez-nous rapidement !





.
.

Vidéos de service et d'entretien à 360°

Vannes Unique Mixproof Alfa Laval : remplacement du joint axial

Vannes Unique Mixproof Alfa Laval : remplacement du joint radial

Vannes Unique Mixproof Alfa Laval : remplacement des joints d'étanchéité en contact avec le produit





Services pour les vannes hygiéniques

Prolongez la durée de vie de vos vannes et garantissez la disponibilité continue de vos process hygiéniques. Avec Alfa Laval comme partenaire de service, vous avez accès à notre réseau de service mondial et à nos experts quand vous en avez besoin et à une assistance locale dès que nécessaire. Faites confiance à notre large gamme de services pour optimiser vos process, à tout moment.

Service 640x360

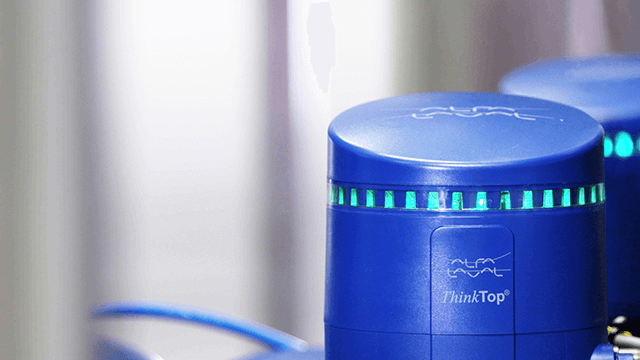

Économisez de l'eau avec ThinkTop
