Vanne anti-mélange - Unique Mixproof Grosses Particules

Pour les applications avec de très grosses particules ou des fluides très visqueux, cette vanne offre les mêmes avantages de base que les vannes Unique Mixproof auxquels s'ajoutent de grandes ouvertures jusqu'à 45 mm de diamètre.

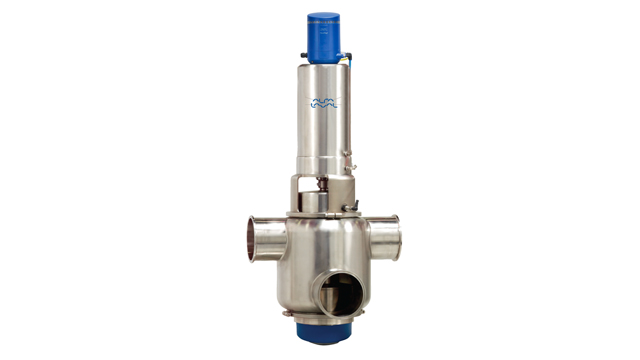

Unique Mixproof Large Particle w ThinkTop V70 640x360

Vanne anti-mélange économique

Les vannes anti-mélange Unique Mixproof d'Alfa Laval disposent de deux clapets indépendants, ce qui signifie qu'une seule vanne Unique Mixproof peut souvent remplacer deux ou plusieurs vannes de type différent.

Fonctionnement sans perte de produit exceptionnel

La conception de pointe à double clapet permet un fonctionnement durable et sans perte de produit qui minimise le risque de contamination du produit. L'utilisation de joints à lèvre double offre une protection supplémentaire pour assurer un fonctionnement sûr et hygiénique.

Vanne facile à nettoyer et à entretenir

Les vannes Uniques mixproof présentent une conception à chargement par le haut, ce qui rend la maintenance rapide et facile. Elle ne présente également aucun composant réglable, un actionneur facile à entretenir et une détection de fuite intégrée sur tous les joints. Les vannes Unique mixproof uniques répondent à la plupart des normes d'hygiène et peuvent être fournies avec le système de nettoyage SpiralClean en option.

Profitez pleinement des avantages des vannes Unique mixproof en les combinant avec les unités de commande et de détection de vannes ThinkTop et ThinkTop Basic Alfa Laval.

Groupes de vannes - solutions d'aiguillage process

Nous sommes spécialisés dans la fourniture de SKID de vannes préfabriqués personnalisés pour répondre à des besoins spécifiques et individuels.
Notre expertise vous aide à assurer une gestion d'aiguillage des fluides la plus efficace possible, en utilisant le moins de composants possible et en traitant efficacement les problèmes clés tels que le cycle thermique, le nettoyage, la vidange et le contrôle du débit.


Les groupes de vannes Alfa Laval peuvent être fournis pré-assemblés et pré-testés, ainsi qu'entièrement câblés et avec tous les tubes pneumatiques, boîtes de jonction et panneaux de commande nécessaires pré-connectés. Dans le cadre de notre programme de vanne, nous proposons des manifolds de vannes préfabriqués en fonction de vos exigences spécifiques.
Cela signifie que vous pouvez intégrer des installations - même complexes - le plus rapidement possible, ce qui vous permet de gagner du temps et d'éviter les pertes de revenus associées au dépannage sur site et aux temps d'arrêt.

Pour plus d'informations, veuillez consulter la documentation et le guide de sélection (ci-dessous).

Pour des alternatives économiques à la gamme de vannes Unique Mixproof, Alfa Laval propose également des vannes SMP Mixproof.

Avantages du produit

  • Économique
  • Fonctionnement sûr et hygiénique
  • Facile à nettoyer et à entretenir

Fonctionnement

.

Construction

Le concept de la vanne Unique Mixproof est basé sur une série de composants élémentaires, dont le corps de vanne, le bouchon, l'actionneur, les options de nettoyage et les accessoires qui favorisent une large gamme d'applications. En utilisant ces composants, vous pouvez construire une vanne Unique Mixproof pour répondre exactement à vos exigences de processus.

Pour faciliter l'entretien, la vanne Unique Mixproof possède également des orifices de détection des fuites qui préviennent l'usure ou l'endommagement des joints toriques statiques. Les opérateurs peuvent inspecter visuellement la vanne à tout moment sans avoir à la démonter.

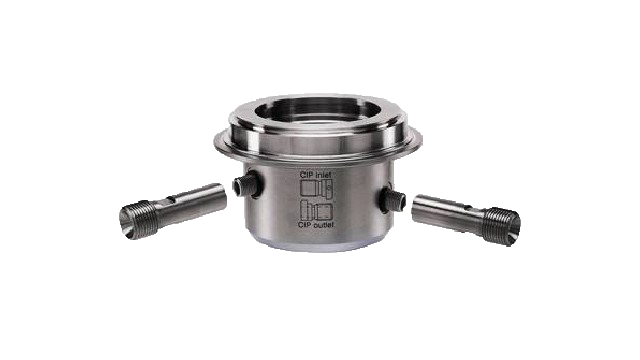

Système SpiralClean

Alfa Laval propose son système de NEP - Nettoyage En Place externe connecté « SpiralClean ». Ce système garantit un fonctionnement hygiénique dans les applications exigeantes où le nettoyage de la vanne Unique Mixproof par la fonction de levage et de poussée du clapet n'est pas suffisant. Le système SpiralClean peut être ajouté pour nettoyer les paliers supérieurs et inférieurs et pour rincer la chambre de fuite de la vanne. En utilisant moins de liquide de nettoyage, de services et de temps, SpiralClean nettoie plus en profondeur et plus efficacement que les dispositifs NEP externes connectés conventionnels.

Un autre avantage important : SpiralClean permet à la vanne Unique mixproof de fonctionner dans des conditions de type aseptique, créant une barrière de vapeur à l'atmosphère lors de l'application de vapeur sur les tuyaux CIP.


Options

    • Version 3-A disponible sur demande
    • Joints en contact avec le produit en HNBR, NBR ou FPM
    • Nez mâles ou férules clamp suivant le standard requis
    • Commande et indication : ThinkTop V70
    • Unité d'indication de position pour le clapet supérieur

Vidéos de service et d'entretien à 360°

Vannes Unique Mixproof Alfa Laval : remplacement du joint axial

Vannes Unique Mixproof Alfa Laval : remplacement du joint radial

Vannes Unique Mixproof Alfa Laval : remplacement des joints d'étanchéité en contact avec le produit

.

Vanne Unique Mixproof pour grosses particules

Matrice de vannes - un exemple de matrice de vannes avec cinq cuves
