Alfa Laval - Vanne anti-mélange - Unique Mixproof Cuve horizontale

Vanne anti-mélange - Unique Mixproof Cuve horizontale

Vanne de cuve horizontale Unique Mixproof spécialement conçue pour un montage horizontal directement sur la paroi de la cuve. Elle améliore la propreté des connexions horizontales de la cuve et garantit qu'aucune zone d'entrée ou de sortie de cuve ne soit oubliée au nettoyage.

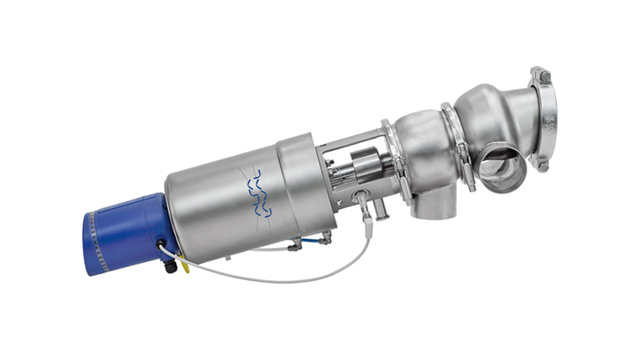

Unique Mixproof Horizontal Tank w ThinkTop V70 640x360

Vanne Mixproof horizontale : une technologie de pointe

Fondée sur le principe éprouvé et polyvalent des vannes Unique Mixproof, cette vanne horizontale Mixproof comporte de nombreux composants identiques, notamment l'actionneur, la lanterne de liaison et les joints et donc les mêmes pièces de rechange. Cela permet de bénéficier d'un entretien facile et d'un faible coût de possession.

La vanne de cuve horizontale Unique Mixproof d'Alfa Laval peut être équipée de divers niveaux de détection et de contrôle. En standard, elle est fournie avec un système de relevage du clapet qui permet de gérer deux produits différents en même temps ou de traiter un produit en toute sécurité alors que les opérations de nettoyage du clapet sont effectuées dans l'autre partie de la vanne, le tout sans risque de contamination croisée. La conception tangentielle double du corps de vanne garantit sa complète vidangeabilité, notamment quand la vanne est montée au fond d'une cuve à fond plat.

Fonctionnement sans perte de produit exceptionnel

La conception de pointe à double clapet permet un fonctionnement durable et sans perte de produit qui minimise le risque de contamination du produit. L'utilisation de joints à lèvre double offre une protection supplémentaire pour assurer un fonctionnement sûr et hygiénique.

Vanne facile à nettoyer et à entretenir

Les vannes Uniques mixproof présentent une conception à chargement par le haut, ce qui rend la maintenance rapide et facile. Elle ne présente également aucun composant réglable, un actionneur facile à entretenir et une détection de fuite intégrée sur tous les joints. Les vannes Unique mixproof uniques répondent à la plupart des normes d'hygiène et peuvent être fournies avec le système de nettoyage SpiralClean en option.

Profitez pleinement des avantages des vannes Unique mixproof en les combinant avec les unités de commande et de détection de vannes ThinkTop et ThinkTop Basic Alfa Laval.

Groupes de vannes - solutions d'aiguillage process

Nous sommes spécialisés dans la fourniture de SKID de vannes préfabriqués personnalisés pour répondre à des besoins spécifiques et individuels.
Notre expertise vous aide à assurer une gestion d'aiguillage des fluides la plus efficace possible, en utilisant le moins de composants possible et en traitant efficacement les problèmes clés tels que le cycle thermique, le nettoyage, la vidange et le contrôle du débit.
Les groupes de vannes Alfa Laval peuvent être fournis pré-assemblés et pré-testés, ainsi qu'entièrement câblés et avec tous les tubes pneumatiques, boîtes de jonction et panneaux de commande nécessaires pré-connectés.
Cela signifie que vous pouvez intégrer des installations - même complexes - le plus rapidement possible, ce qui vous permet de gagner du temps et d'éviter les pertes de revenus associées au dépannage sur site et aux temps d'arrêt.

Pour plus d'informations, veuillez consulter la documentation et le guide de sélection.

Pour des alternatives économiques à la gamme de vannes Unique Mixproof, Alfa Laval propose également des vannes SMP Mixproof.



Avantages du produit

  • Économique
  • Fonctionnement sûr et hygiénique
  • Facile à nettoyer et à entretenir

Fonctionnement

.

Construction

Le concept de la vanne Unique Mixproof est basé sur une série de composants élémentaires, dont le corps de vanne, le bouchon, l'actionneur, les options de nettoyage et les accessoires qui favorisent une large gamme d'applications. En utilisant ces composants, vous pouvez construire une vanne Unique Mixproof pour répondre exactement à vos exigences de processus.

Pour faciliter l'entretien, la vanne Unique Mixproof possède également des orifices de détection des fuites qui préviennent l'usure ou l'endommagement des joints toriques statiques. Les opérateurs peuvent inspecter visuellement la vanne à tout moment sans avoir à la démonter.

Principe de fonctionnement

La vanne Unique Mixproof Alfa Laval est une vanne normalement fermée qui est commandée à distance par de l'air comprimé.

Pour séparer les deux liquides, la vanne est équipée de deux joints de clapet indépendants. L'espace entre les deux joints forme une chambre de fuite atmosphérique. Dans les rares cas de fuite accidentelle de produit, le produit s'écoule dans la chambre de fuite et est évacué par la sortie de fuite.

Lorsque la vanne est ouverte, la chambre de fuite est fermée. Le produit peut alors s’écouler d’une ligne à l’autre sans déversement. La vanne peut être facilement nettoyée et protégée contre les coups de bélier en fonction des exigences spécifiques liées au processus et de la configuration de la vanne. (Il n'y a pas de déversement de produit pendant le fonctionnement de la vanne).





Système SpiralClean

Afin d'assurer des conditions de fonctionnement hygiéniques à la gamme Unique Mixproof, Alfa Laval propose son système SpiralClean pour nettoyer les clapets et la chambre de fuite des vannes. SpiralClean nettoie plus en profondeur et plus efficacement que les dispositifs de nettoyage classiques, tout en utilisant moins de liquide de nettoyage, d'équipements et de temps. Tous les systèmes NEP externes pour les vannes à double étanchéité Unique Mixproof sont équipés de SpiralClean en standard.

Un autre avantage important : SpiralClean permet à la vanne Unique mixproof de fonctionner dans des conditions de type aseptique, créant une barrière de vapeur à l'atmosphère lors de l'application de vapeur sur les tuyaux CIP.

Vanne horizontale Unique Mixproof

La vanne Unique Mixproof HT constitue une solution de pointe en l'absence de pression de NEP ou de débit depuis le côté de la cuve, pour nettoyer le siège et le clapet. Cette vanne est auto-nettoyable, grâce à deux buses de Nettoyage En Place (NEP). La première buse est spécifiquement conçue pour le nettoyage du clapet. Cette buse à double action projette la solution de nettoyage à travers le raccordement de la cuve, garantissant le nettoyage complet des surfaces en contact avec le siège ainsi que la zone cachée de l'orifice de la cuve.

La deuxième est une buse de NEP rotative intégrée dans l'unité pour un nettoyage optimal de la chambre de fuite. La conception du corps de vanne le rend adaptée pour un soudage direct sur la cuve ou pour le connecter via un raccord Tri-clamp.

Les modèles 4” et 6” se caractérisent par une ouverture de 45 mm qui permet le passage de très grosses particules ou un traitement efficace des liquides très visqueux.

Options

    • Version 3-A disponible sur demande
    • Joints en contact avec le produit en HNBR, NBR ou FPM
    • Nez mâles ou férules clamp suivant le standard requis
    • Commande et indication : ThinkTop ou ThinkTop Basic
    • Unité d'indication de position latérale pour le clapet supérieur

Vidéos de service et d'entretien à 360°

Vannes Unique Mixproof Alfa Laval : remplacement du joint axial

Vannes Unique Mixproof Alfa Laval : remplacement des joints d'étanchéité en contact avec le produit

Vannes Unique Mixproof Alfa Laval : remplacement du joint radial

.

Vanne horizontale Unique Mixproof (entrée) spécialement conçue pour un montage horizontal sur le côté de la cuve

Vanne horizontale Unique Mixproof (sortie) spécialement conçue pour un montage horizontal sur le côté de la cuve

Matrice de vannes - un exemple de matrice de vannes avec cinq cuves
